| Material Nummer | 3642250 |
| ISO Katalog Nummer | CRDPN2525M12V |
| ANSI Katalog Nummer | CRDPN2525M12V |

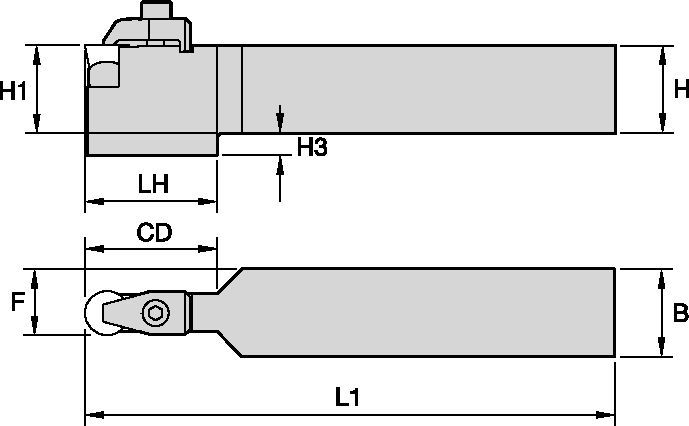

| [H] Schafthöhe | 25 mm |
| [H] Schafthöhe | 0.9843 in |
| [B] Schaftbreite | 25 mm |
| [B] Schaftbreite | 0.9843 in |
| [F] F Abmessung | 12.5 mm |
| [F] F Abmessung | 0.4921 in |
| [L1] Werkzeuglänge | 151.25 mm |
| [L1] Werkzeuglänge | 5.9547 in |
| [LH] Kopflänge | 38.05 mm |
| [LH] Kopflänge | 1.498 in |
| [H3] Kopf – Bodenversatz | 6.35 mm |
| [H3] Kopf – Bodenversatz | 0.25 in |
| [CD] Stechtiefe | 38 mm |
| [CD] Stechtiefe | 1.4961 in |
| Wendeschneidplatten-Größe | RPGX120700E |
| Klemmschraube Größe | 3.5 mm |
Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
