HARVI^™ I TE • Eckenradius • 4 Schneiden • Verlängerter Hals • Weldon^®-Schaft • Metrisch

Name: HARVI ™ I TE • Eckenradius • 4 Schneiden • Verlängerter Hals • Weldon ® -Schaft • Metrisch
SKU: 6929466
Rating: 0 (0 reviews)

HARVI™ I TE Schaftfräser mit vier Spannuten zum Schruppen und Schlichten für die verschiedensten Anwendungen und Werkstoffe

Material Nummer6929466

ISO Katalog NummerH1TE4RA1200E026HBR100MANSI Katalog NummerH1TE4RA1200E026HBR100M

HARVI™ I TE - Radiused - 4 Flutes - Extended Neck - Weldon® Shank - Metric 6929466 - Kennametal

Open expanded view

Allgemeine Darstellung

Listenpreis

$209.20/jeweils

Rabatt

Ihr Preis

/jeweils

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

Materialpreisgruppe

Kontaktieren Sie unser Verkaufsteam, um alle Ihre Preisoptionen zu erfahren.

Dieser Artikel ist nicht mehr verfügbar

P Stahl
M Rostfreier Stahl
K Gusseisen
S Hochwarmfeste Legierungen
H Gehärtete Werkstoffe

Überblick
Anwendungsdaten
Herunterladen
Kompatible Teile Maschinenseite
Bewertung
F&A

Metric

Inch

Material Nummer	6929466
ISO Katalog Nummer	H1TE4RA1200E026HBR100M
ANSI Katalog Nummer	H1TE4RA1200E026HBR100M
Sorte	KCSM15
Aufnahmeart Maschinenseite	Weldon

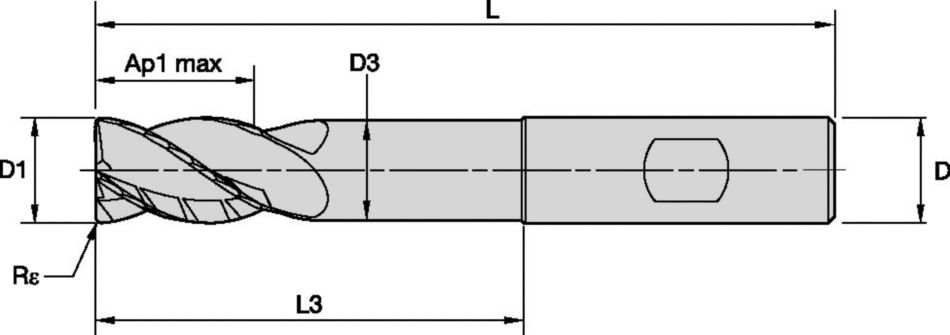

[D1] Effektiver Schneidendurchmesser	12 mm
[D1] Effektiver Schneidendurchmesser	0.4724 in
[D] Adapter/Schaft/Bohrungsdurchmesser	12 mm
[D] Adapter/Schaft/Bohrungsdurchmesser	0.4724 in
[D3] Halsdurchmesser	11.28 mm
[D3] Halsdurchmesser	0.4441 in
[AP1MAX] 1. maximale Schnitttiefe	26 mm
[AP1MAX] 1. maximale Schnitttiefe	1.0236 in
[L3] Nutzbare Länge	53 mm
[L3] Nutzbare Länge	2.0866 in
[L] Gesamtlänge	100 mm
[L] Gesamtlänge	3.937 in
[Re] Eckenradius	1 mm
[Re] Eckenradius	0.039 in
[Z] Anzahl der Spannuten	4

See all Product Variants

Werkstoffe

Stahl
Rostfreier Stahl
Gusseisen
Hochwarmfeste Legierungen
Gehärtete Werkstoffe

Grades

KCSM15

Hartmetallschneidstoff mit einer dicken, prozessoptimierten PVD-Beschichtung mit einer höheren Verschleißfestigkeit. Überragender Schutz vor Kolk-, Kerb- und Freiflächenverschleiß bei der Bearbeitung von Stahl und nicht rostendem Stahl. Ausgezeichnete Leistung bei Härten von bis zu 52 HRC.

Features and benefits

Universeller Vollhartmetall-Schaftfräser für Stähle, rostfreien Stahl, Gusseisen und Hochtemperaturlegierungen.
HARVI™ I TE Vollhartmetall-Schaftfräser decken eine Vielzahl von Bearbeitungen ab, einschließlich dynamischem Fräsen und extremen Rampenbearbeitungen.
HARVI™ I TE Vollhartmetall-Schaftfräser stehen für maximales Zerspanen, maximale Produktivität und maximalen Nutzen.
HARVI™ I TE Vollhartmetall-Schaftfräser verfügen über asymmetrische geteilte Spannuten, variable Spirale, verdrehte Stirnfläche, fakturierte exzentrische Entlastung und Spangase innerhalb der Spannuten.
Zentrales Schneiden für Eintauch- und Rampenarbeiten.

Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen

Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.

Anwendungsdaten

HARVI™ I TE • 4 Spannuten • Anwendungsdaten • Metrisch


		Eckfräsen (A) und Nutfräsen (B)						Empfohlener Vorschub pro Zahn (fz = mm/Zahn) zum Eckfräsen (A). Zum Nutenfräsen (B), fz um 20 % reduzieren.
					KCPM15/KCSM15			D1 Durchmesser
		A		B	Schnittgeschwindigkeit vc m/min
Werkstoffgruppe		ap	ae	ap	Min.		Max.	mm	2,0	2,5	3,0	3,5	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,25 x D	140	–	190	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	3	1,5 x D	0,5 x D	1,25 x D	120	–	160	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	4	1,5 x D	0,5 x D	1,25 x D	90	–	150	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	5	1,5 x D	0,5 x D	1,25 x D	60	–	100	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	6	1,5 x D	0,5 x D	1,25 x D	50	–	75	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
M	1	1,5 x D	0,5 x D	1,25 x D	90	–	115	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,5 x D	1,25 x D	60	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	1,00 x D	60	–	70	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
K	1	1,5 x D	0,5 x D	1,00 x D	120	–	150	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,00 x D	110	–	140	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	3	1,5 x D	0,5 x D	1,00 x D	110	–	130	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
S	1	1,5 x D	0,3 x D	0,75 x D	50	–	90	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,3 x D	0,75 x D	50	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	0,50 x D	25	–	40	fz	0,005	0,006	0,007	0,012	0,014	0,018	0,021	0,029	0,035	0,041	0,046	0,051	0,055	0,059	0,067
	4	1,5 x D	0,5 x D	1,25 x D	50	–	60	fz	0,006	0,007	0,009	0,015	0,017	0,023	0,028	0,040	0,049	0,057	0,064	0,071	0,076	0,082	0,092
H	1	1,5 x D	0,5 x D	1,00 x D	80	–	140	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	2	1,5 x D	0,2 x D	1,00 x D	70	–	120	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078

Weitere InformationenView Less

TechnicalInfo

Adjustment Factor for Feed and Speed Calculation • Metric

	Ae/D	2 %	4 %	5 %	8 %	10 %	12 %	20 %	30 %	40 %	50 %	100 %
Geschwindigkeitsfaktor	Kv	2,1 3,6	1,6 3	1,6 2,5	1,6	1,4	1,38	1,3	1,2	1,1	1	0,9
Vorschubfaktor	KFz	3,58	2,56	2,3	1,84	1,67	1,54	1,25	1,09	1,02	1	1
