Planfräsen
Umfangfräsen/Schulterfräsen: Fasen

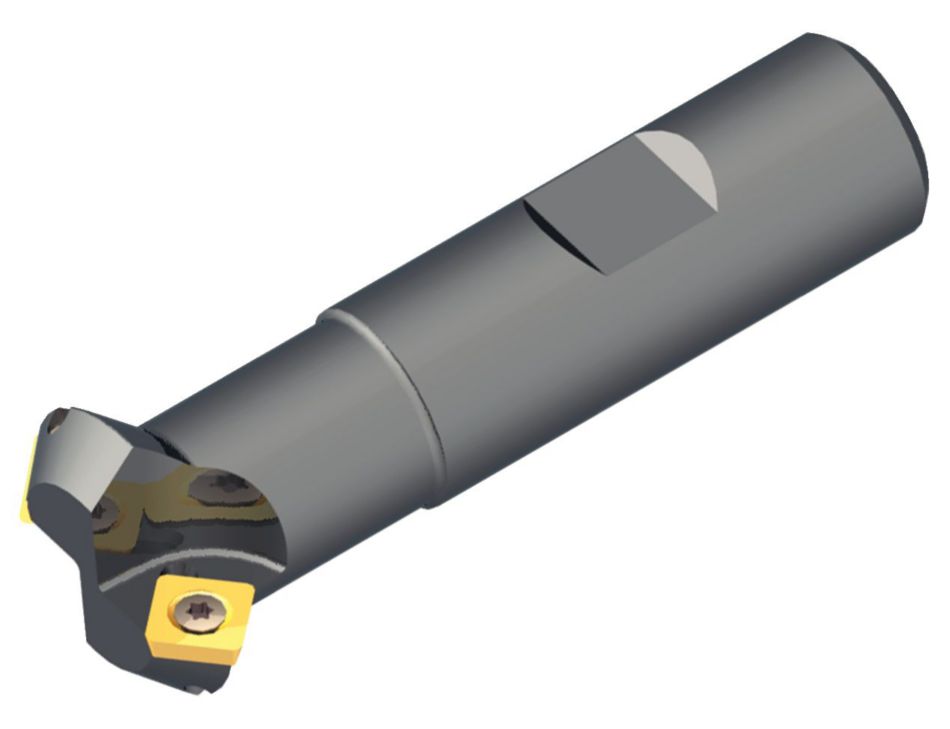

Zylinderschaft – WeldonDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 1023678 |
| ISO Katalog Nummer | KIPR120SD2645 |
| ASI Katalog Nummer | KIPR120SD2645 |
| [D1] Effektiver Schneidendurchmesser | 30.48 mm |
| [D1] Effektiver Schneidendurchmesser | 1.2 in |
| [D1MAX] Schnittdurchmesser max. | 42.16 mm |
| [D1MAX] Schnittdurchmesser max. | 1.66 in |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 19.05 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 0.75 in |
| [L] Gesamtlänge | 82.55 mm |
| [L] Gesamtlänge | 3.25 in |
| [L2] Kopflänge | 30.985 mm |
| [L2] Kopflänge | 1.21 in |
| [AP1MAX] 1. maximale Schnitttiefe | 4.96 mm |
| [AP1MAX] 1. maximale Schnitttiefe | 0.195 in |
| Anzahl der Schneidkörper | 2 |
| Max. Drehzahl | 9750 |
| Wendeschneidplatten-Größe | SDEB2.61.52 |
PlanfräsenUmfangfräsen/Schulterfräsen: FasenZylinderschaft – WeldonLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
