Trochoidal Milling
Fresatura in rampa: Grezzo
Scanalatura: Testa piana
Contornatura/fresatura a spallamento: Testa piana
Dimensioni utensile: Configurazione del vano: 4
Angolo elica: 38°
Corner Style: Corner RadiusTipo angolo Raggio di puntaDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Number | 4046328 |
| ISO Catalog ID | F4BS0600BWM38R050 |
| ANSI Catalog ID | F4BS0600BWM38R050 |
| Qualità | KCPM15 |
| Serie adattatore lato macchina | Weldon |

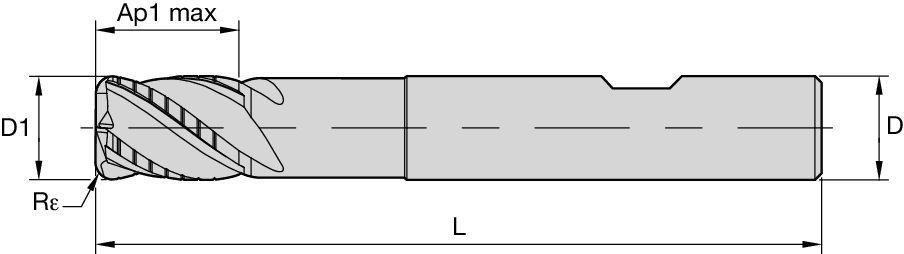

| [D1] Diametro di taglio effettivo | 6 mm |
| [D1] Diametro di taglio effettivo | 0.2362 in |
| [D] Dia adattatore / stelo / foro | 6 mm |
| [D] Dia adattatore / stelo / foro | 0.2362 in |
| [D3] Diametro del collo | 5.8 mm |
| [D3] Diametro del collo | 0.2283 in |
| [AP1MAX] 1° profondità di taglio massima | 9 mm |
| [AP1MAX] 1° profondità di taglio massima | 0.3543 in |
| [L3] Lunghezza utilizzabile | 18 mm |
| [L3] Lunghezza utilizzabile | 0.7087 in |
| [L] Lunghezza complessiva | 63 mm |
| [L] Lunghezza complessiva | 2.4803 in |
| [Re] Raggio di punta | 0.5 mm |
| [Re] Raggio di punta | 0.02 in |
| [Z] Numero di vani | 4 |
Trochoidal MillingFresatura in rampa: GrezzoScanalatura: Testa pianaContornatura/fresatura a spallamento: Testa pianaDimensioni utensile: Configurazione del vano: 4 Angolo elica: 38°Corner Style: Corner RadiusTipo angolo Raggio di puntaGrades
KCPM15
Qualità di metallo duro rivestito con elevato spessore e processo di rivestimento PVD ottimizzato per la massima resistenza all'usura. Eccezionale protezione per la fresatura di acciaio inossidabile per ridurre la formazione di crateri, usura dei fianchi e intagli. Prestazioni eccellenti fino a 52 HRC.
Crea una soluzione per calcolare avanzamenti e velocità
Dopo aver creato una soluzione, basta scegliere l'icona Avanzamento e Velocità e il nostro sistema fornirà dei suggerimenti. Puoi personalizzare le informazioni aggiungendo la tua macchina e le specifiche o apportare delle modifiche utilizzando i cursori.
 |  |  | ||||||||||||
| Contornatura (A) | KCPM15 | Avanzamento per dente consigliato (fz = mm/dente) per la contornatura (A). Per cave dal pieno (B), ridurre fz del 20%. | ||||||||||||
| A | B | Velocità di taglio | D1 | |||||||||||
| Gruppo materiali | ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| P | 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 | |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| M | 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 | |
| K | 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 100 | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 | |
| H | 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
| Tolleranze delle frese in metallo duro | |||
| D1 | Tolleranza e8 | D | Tolleranza h6 + / - |
| ≤3 | -0,014/-0,028 | ≤3 | +0/-0,006 |
| -0,020/-0,038 | +0/-0,008 | ||
| -0,025/-0,047 | +0/-0,009 | ||
| -0,032/-0,059 | +0/-0,011 | ||
| -0,040/-0,073 | +0/-0,013 | ||
