端面铣，每个刀片有 12 个真正切削刃

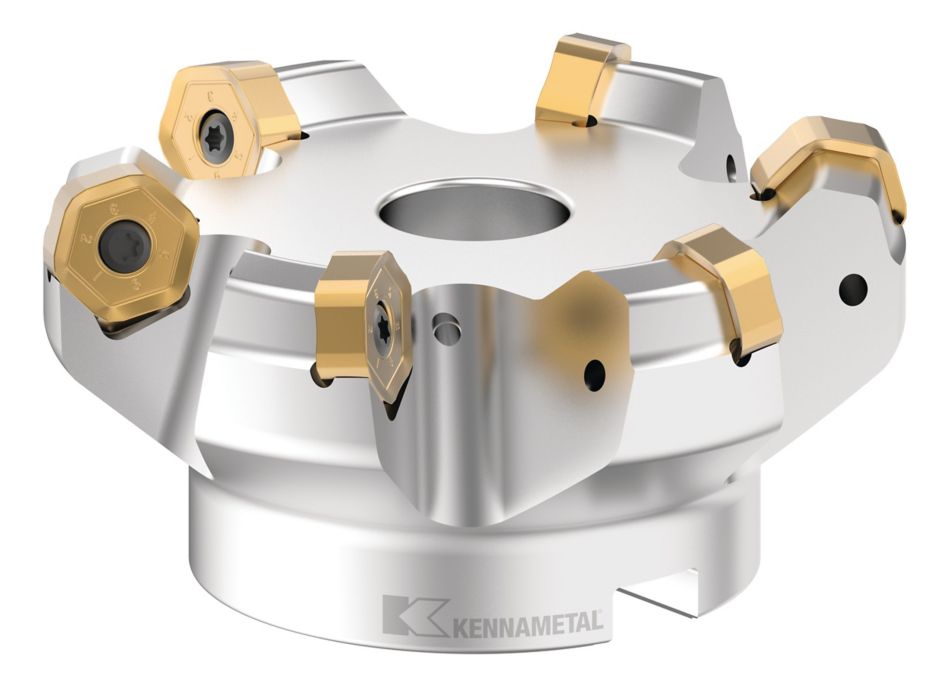

- Dodeka Mini、Dodeka 和 Dodeka MAX™端面铣削平台是当今市场上最全面的端面铣削助推器。
- 每个刀片有十二个有效切削刃，实现低成本和高生产率。
- 凭借 Beyond™ 优质铣削材质，可实现高达 30% 的金属切除率 (MRR) 提高，因切削操作轻快而实现 25% 的切削力降低，以及在轻型到重型加工中实现刀具寿命延长高达 35%。
Dodeka™
新型高正前角槽型刀片
适用于 Dodeka 和 Dodeka Mini
LM 槽型
- 适用于轻型不锈钢材料加工的铣削刀片。
- 出色的切屑形成能力，更好的表面质量。
- 减小功率需求，切削轻快。
- 超大正前角无振颤刀片槽型。

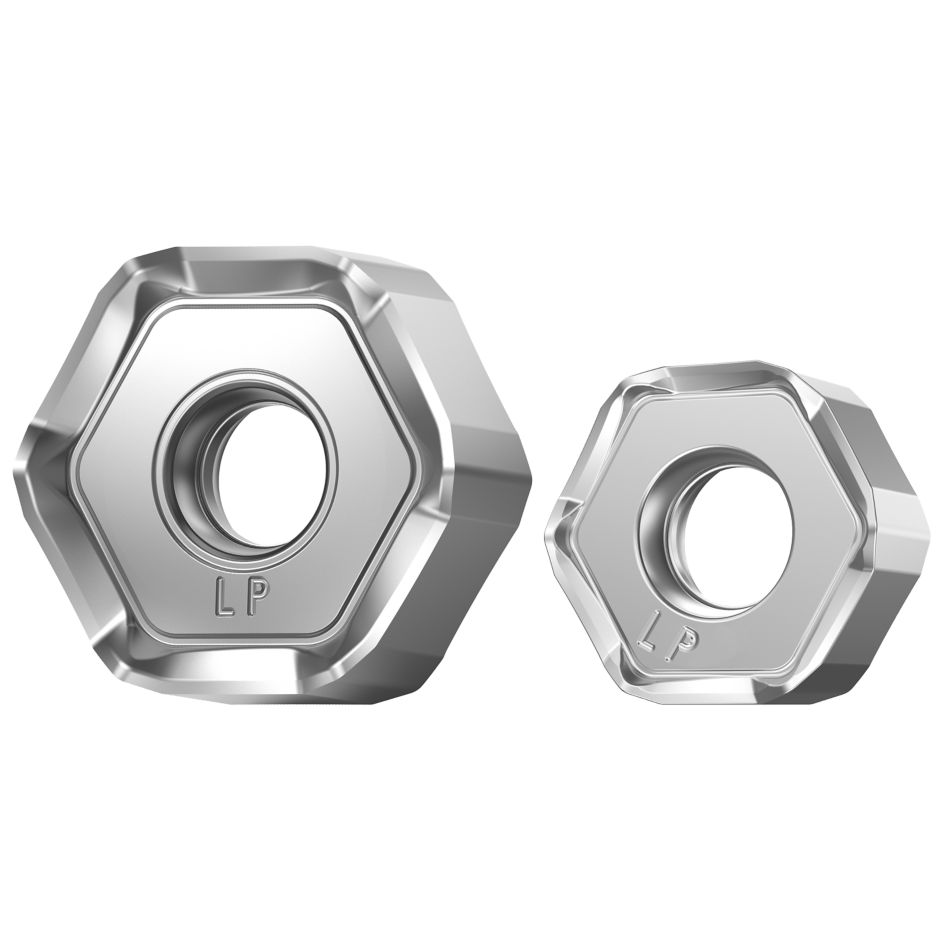

LP 槽型
- 适用于轻型钢加工的铣削刀片。
- 出色的切屑形成能力，更好的表面质量。
- 减小功率需求，切削轻快。
- 超大正前角无振颤刀片槽型。

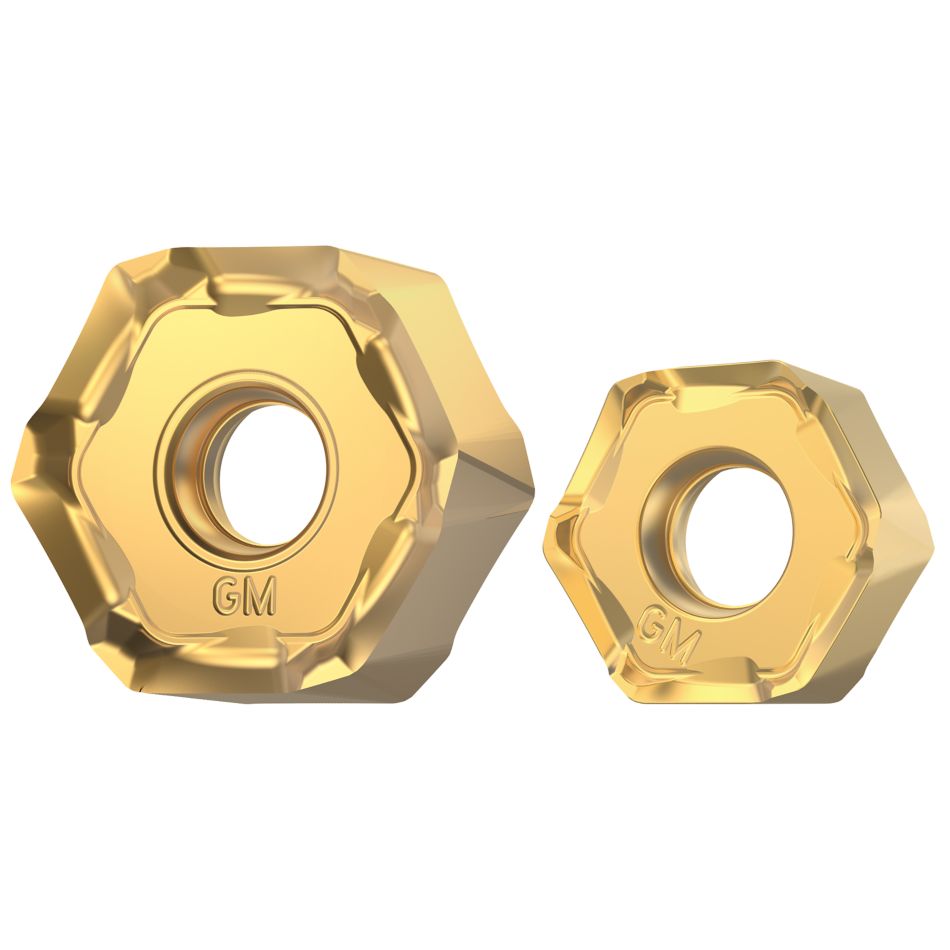

GM 槽型
- 不锈钢材料中等粗加工的首选。
- 卓越的表面质量。
- 减小功率需求，切削轻快。
- 超大正前角无振颤刀片槽型。
GP 槽型
- 钢铁中等粗加工的首选。
- 卓越的表面质量。
- 减小功率需求，切削轻快。
- 超大正前角无振颤刀片槽型。
特点和优势
- 每个刀片有 12 个有效切削刃
- 切削力降低、切削操作轻快
- 增强切屑成形和排屑能力
- 用于加工钢、不锈钢和高温合金的同类最佳刀片槽型/材质组合
- 极佳的底面光洁度
- 更好的加工能力
- 全新高正前角断屑槽型
Filters
Filters
Filters
View filters in
Metric
Inch
工件材料
工件材料
-
P 钢 (103)
-
P0低碳钢，长切屑 C < .25%；<125 HB；<530 N/mm^2 UTS(94)
-
P1低碳钢、短切屑 C < .25%；<125 HB；<530 N/mm^2 UTS(94)
-
P2中碳钢和高碳钢 C < .25%；<220 HB；<25 HRC；>530 N/mm^2 UTS(94)
-
P3合金钢和工具钢 C > .25%；<330 HB；<35 HRC；600-850 N/mm^2 UTS(94)
-
P4合金钢和工具钢 C > .25%；350-420 HB；35-43 HRC；850-1400 N/mm^2 UTS(94)
-
P5铁素体、马氏体和 PH 不锈钢 <330 HB；<35 HRC；600-900 N/mm^2 UTS(103)
-
P6高强度铁素体、马氏体和 PH 不锈钢 350-450 HB；35-43 HRC；900-2400 N/mm^2 UTS(103)
-
-
M 不锈钢 (103)
-
M1奥氏体不锈钢 130-200 HB；<600 N/mm^2 UTS(103)
-
M2高强度奥氏体不锈钢和铸造不锈钢 150-230 HB；<25 HRC; >600 N/mm^2 UTS(103)
-
M3双相不锈钢 135-275 HB；<30 HRC; 500-1200 N/mm^2 UTS(103)
-
-
K 铸铁 (97)
-
K1灰口铸铁 120-290 HB；<32 HRC; 125-500 N/mm^2 UTS(97)
-
K2中低强度 CGI 和球墨铸铁 130-260 HB；<28 HRC; <600 N/mm^2 UTS(97)
-
K3高强度球墨铸铁和奥氏体球墨铸铁 180-350 HB；<43 HRC; >600 N/mm^2 UTS(97)
-
-
N 非铁金属材料 (47)
-
N1铝型材(47)
-
N2低硅铝合金和镁合金 硅 < 12.2%(47)
-
N3高硅铝合金 硅 > 12.2%(47)
-
-
S 高温合金 (100)
-
S1铁基耐热合金 160-260 HB；25-48 HRC；500-1200 N/mm^2 UTS(91)
-
S2钴基耐热合金 250-450 HB；25-48 HRC；1000-1450 N/mm^2 UTS(91)
-
S3镍基耐热合金 160-450 HB；<48 HRC; 600-1700 N/mm^2 UTS(91)
-
S4钛和钛合金 300-400 HB；33-43 HRC；900-1600 N/mm^2 UTS(100)
-
-
H 淬火材料 (69)
-
H1淬火材料 44-48 HRC(69)
-
选择 First Choice
-
BR (20)
-
CN (60)
-
DE (69)
-
GB (50)
-
IN (26)
-
SG (35)
-
US (73)
应用
应用
-
Chamfer Milling (45)
-
Face Milling (57)
切削直径
切削直径
-
1.575 in (5)
-
1.969 in (3)
-
2.0 in (3)
-
2.48 in (4)
-
2.5 in (4)
-
3.0 in (4)
-
3.15 in (4)
-
3.938 in (4)
-
4.0 in (4)
-
4.921 in (4)
-
5.0 in (4)
-
6.0 in (4)
-
6.299 in (4)
-
7.875 in (1)
-
8.0 in (1)
-
9.843 in (1)
-
10.0 in (1)
-
12.0 in (1)
-
12.403 in (1)
to
切削直径
切削直径
-
40.0 mm (5)
-
50.0 mm (3)
-
50.801 mm (3)
-
63.0 mm (4)
-
63.5 mm (4)
-
76.2 mm (4)
-
80.0 mm (4)
-
100.0 mm (4)
-
101.601 mm (4)
-
125.0 mm (4)
-
127.0 mm (4)
-
152.4 mm (4)
-
160.0 mm (4)
-
200.0 mm (1)
-
203.201 mm (1)
-
250.0 mm (1)
-
254.0 mm (1)
-
304.8 mm (1)
-
315.0 mm (1)
to
最大切削直径
最大切削直径
-
51.0 mm (5)
-
61.0 mm (2)
-
61.801 mm (2)
-
67.9 mm (1)
-
69.75 mm (1)
-
74.0 mm (3)
-
74.5 mm (3)
-
80.875 mm (1)
-
82.45 mm (1)
-
87.2 mm (3)
-
91.0 mm (3)
-
95.15 mm (1)
-
97.875 mm (1)
-
107.5 mm (1)
-
110.976 mm (3)
-
112.575 mm (2)
-
117.851 mm (1)
-
120.525 mm (1)
-
135.951 mm (2)
-
135.975 mm (1)
-
137.951 mm (3)
-
142.875 mm (1)
-
145.951 mm (1)
-
163.375 mm (3)
-
170.976 mm (3)
-
171.4 mm (1)
-
177.951 mm (1)
-
211.0 mm (1)
-
214.175 mm (1)
-
261.0 mm (1)
-
265.0 mm (1)
-
315.8 mm (1)
-
326.0 mm (1)
to
最大切削直径
最大切削直径
-
2.008 in (5)
-
2.402 in (2)
-
2.433 in (2)
-
2.673 in (1)
-
2.746 in (1)
-
2.914 in (3)
-
2.934 in (3)
-
3.184 in (1)
-
3.246 in (1)
-
3.434 in (3)
-
3.583 in (3)
-
3.746 in (1)
-
3.853 in (1)
-
4.232 in (1)
-
4.369 in (3)
-
4.432 in (2)
-
4.64 in (1)
-
4.745 in (1)
-
5.352 in (2)
-
5.353 in (1)
-
5.431 in (3)
-
5.625 in (1)
-
5.746 in (1)
-
6.432 in (3)
-
6.731 in (3)
-
6.748 in (1)
-
7.006 in (1)
-
8.307 in (1)
-
8.432 in (1)
-
10.276 in (1)
-
10.433 in (1)
-
12.433 in (1)
-
12.835 in (1)
to
切削长度
切削长度
-
2.2 mm (12)
-
4.476 mm (2)
-
4.5 mm (43)
to
切削长度
切削长度
-
0.088 in (12)
-
0.176 in (2)
-
0.177 in (43)
to
范围
范围
-
1.57 in (5)
-
1.575 in (8)
-
1.594 in (2)
-
1.75 in (6)
-
1.77 in (2)
-
1.969 in (12)
-
2.38 in (8)
-
2.402 in (2)
-
2.48 in (10)
-
3.15 in (2)
to
范围
范围
-
39.875 mm (5)
-
40.0 mm (8)
-
40.5 mm (2)
-
44.45 mm (6)
-
44.95 mm (2)
-
50.0 mm (12)
-
60.45 mm (8)
-
60.975 mm (2)
-
63.0 mm (10)
-
80.0 mm (2)
to
刀具切削刃角度
刀具切削刃角度
-
15.0 (12)
-
45.0 (45)
to
连接类型
连接类型
-
A-Socket Head Cap Screw (36)
-
B-Cutter Retention Screw (6)
-
C-Bolt Circle (6)
-
KL Screw (1)
-
SHCS or RetScrw Or BoltCircle (4)
-
Straight-Cylindrical (2)
-
Weldon (2)
排屑槽数量
排屑槽数量
-
10 (4)
-
11 (2)
-
12 (4)
-
14 (2)
-
16 (4)
-
20 (2)
-
24 (2)
-
3 (2)
-
4 (7)
-
5 (8)
-
6 (8)
-
7 (2)
-
8 (6)
-
9 (4)
每个刀片的切削刃
每个刀片的切削刃
-
6.0 (50)
-
12.0 (120)
to
内部冷却液性能
内部冷却液性能
刀尖半径
刀尖半径
-
0.047 in (107)
-
0.063 in (50)
-
0.171 in (70)
to
刀尖半径
刀尖半径
-
1.201 mm (107)
-
1.6 mm (50)
-
4.351 mm (70)
to
application
切削刀具材质
切削刀具材质
-
KC410M (47)
-
KC520M (62)
-
KC522M (65)
-
KC725M (65)
-
KCK15 (65)
-
KCK20B (63)
-
KCPK30 (66)
-
KCPM20 (60)
-
KCPM40 (65)
-
KCSM30 (58)
-
KCSM40 (66)
-
KY3500 (58)
-
KYS30 (57)
刀具手式
刀具手式
-
R (57)
修光刃刀片
修光刃刀片
-
N (62)
-
Y (6)
frontEnd
insertGeometry
形状
形状
-
H-HEXAGON 120 (68)
刀片 IC 尺寸
刀片 IC 尺寸
-
15.875 mm (68)
to
刀片 IC 尺寸
刀片 IC 尺寸
-
0.625 in (68)
to
切削刃长度
切削刃长度
-
6.2 mm (4)
-
8.5 mm (13)
-
8.576 mm (18)
-
8.6 mm (27)
-
9.175 mm (1)
-
9.55 mm (1)
-
9.576 mm (4)
to
切削刃长度
切削刃长度
-
0.244 in (4)
-
0.335 in (13)
-
0.338 in (18)
-
0.339 in (27)
-
0.361 in (1)
-
0.376 in (1)
-
0.377 in (4)
to
断屑槽 CBMD
断屑槽 CBMD
-
GD (18)
-
GM (2)
-
GP (2)
-
HD (29)
-
LD (10)
-
LM (2)
-
LP (4)
切削刀具材料
切削刀具材料
-
C N (1)
-
H W (67)
公差等级
公差等级
-
D (4)
-
E (1)
-
G (36)
-
P (27)
backEnd
连接类型
连接类型
-
CYLINDRICAL (4)
-
SHELL MILL (53)
后端直径
后端直径
-
19.05 mm (7)
-
22.0 mm (8)
-
25.0 mm (4)
-
25.401 mm (4)
-
27.0 mm (4)
-
31.75 mm (4)
-
32.0 mm (4)
-
38.1 mm (4)
-
40.0 mm (8)
-
50.801 mm (4)
-
60.0 mm (3)
-
63.5 mm (3)
to
后端直径
后端直径
-
0.75 in (7)
-
0.866 in (8)
-
0.984 in (4)
-
1.0 in (4)
-
1.063 in (4)
-
1.25 in (4)
-
1.26 in (4)
-
1.5 in (4)
-
1.575 in (8)
-
2.0 in (4)
-
2.362 in (3)
-
2.5 in (3)
to
No filters matching ""
Narrow by category:
View Products in
Metric
Inch
ORIGINAL PRODUCT
Dodeka™ 45° • End Mill • Weldon® Shank • Metric
Face milling cutter for multiple materials
(2 Products)
-
端面铣削
-
侧铣/方肩铣削： 简易倒角
-
刀柄— 圆柱 Weldon
-
铣削 — 贯通式冷却
View Products
| SAP 材料编号 | ISO 目录编号 | ANSI 目录编号 | First Choice | [D1] 有效的切削直径 | [D1] 有效的切削直径 | [D1MAX] 最大切削直径 | [D1MAX] 最大切削直径 | [D]适配接头/刀柄/镗孔直径 | [D]适配接头/刀柄/镗孔直径 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3324829 | KSHR40D03R50B25SHN09 | KSHR40D03R50B25SHN09 | 40.0000 | 1.574 | 51.0100 | 2.008 | 25.0 | .9843 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$418.24
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3324830 | KSHR40D04R50B25SHN09 | KSHR40D04R50B25SHN09 | 40.0000 | 1.574 | 51.0000 | 2.008 | 25.0 | .9843 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$484.31
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
ORIGINAL PRODUCT
-
-
铣削 — 侧铣和端面铣
-
View Products
| SAP 材料编号 | ISO 目录编号 | ANSI 目录编号 | First Choice | [D1] 有效的切削直径 | [D1] 有效的切削直径 | [D1MAX] 最大切削直径 | [D1MAX] 最大切削直径 | [D]适配接头/刀柄/镗孔直径 | [D]适配接头/刀柄/镗孔直径 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4042535 | KSHRHF100B08RS15HN09 | KSHRHF100B08RS15HN09 | 100.0000 | 3.937 | 117.8560 | 4.640 | 32.0 | 1.259 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$1,115.36
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4042536 | KSHRHF125B09RS15HN09 | KSHRHF125B09RS15HN09 | 125.0000 | 4.921 | 142.8780 | 5.625 | 40.0 | 1.574 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$1,394.19
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4042537 | KSHRHF160C12RS15HN09 | KSHRHF160C12RS15HN09 | 160.0000 | 6.299 | 177.9400 | 7.005 | 40.0 | 1.574 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$1,673.04
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4042332 | KSHRHF50A04RS15HN09 | KSHRHF50A04RS15HN09 | 50.0000 | 1.968 | 67.8900 | 2.672 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$557.68
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4042533 | KSHRHF63A05RS15HN09 | KSHRHF63A05RS15HN09 | 63.0000 | 2.480 | 80.8740 | 3.184 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$763.15
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4042534 | KSHRHF80A06RS15HN09 | KSHRHF80A06RS15HN09 | 80.0000 | 3.149 | 97.8800 | 3.853 | 27.0 | 1.063 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$836.53
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
ORIGINAL PRODUCT
-
-
-
-
View Products
| SAP 材料编号 | ISO 目录编号 | ANSI 目录编号 | First Choice | [D1] 有效的切削直径 | [D1] 有效的切削直径 | [D1MAX] 最大切削直径 | [D1MAX] 最大切削直径 | [D]适配接头/刀柄/镗孔直径 | [D]适配接头/刀柄/镗孔直径 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3324831 | KSHR50A04RS45HN09 | KSHR50A04RS45HN09 | 50.0000 | 1.968 | 61.0000 | 2.401 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$557.68
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3324832 | KSHR50A05RS45HN09 | KSHR50A05RS45HN09 | 50.0000 | 1.968 | 61.0000 | 2.401 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$623.70
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3325163 | KSHR63A06RS45HN09 | KSHR63A06RS45HN09 | 63.0000 | 2.480 | 74.0000 | 2.913 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$763.15
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3325164 | KSHR63A07RS45HN09 | KSHR63A07RS45HN09 | 63.0000 | 2.480 | 74.0000 | 2.913 | 22.0 | .8661 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$829.20
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3325165 | KSHR80A06RS45HN09 | KSHR80A06RS45HN09 | 80.0000 | 3.149 | 91.0000 | 3.582 | 27.0 | 1.063 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$836.53
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3325166 | KSHR80A09RS45HN09 | KSHR80A09RS45HN09 | 80.0000 | 3.149 | 91.0000 | 3.582 | 27.0 | 1.063 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$1,034.67
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
ORIGINAL PRODUCT
-
-
-
View Products
| SAP 材料编号 | ISO 目录编号 | ANSI 目录编号 | First Choice | [D1] 有效的切削直径 | [D1] 有效的切削直径 | [D1MAX] 最大切削直径 | [D1MAX] 最大切削直径 | [D]适配接头/刀柄/镗孔直径 | [D]适配接头/刀柄/镗孔直径 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4047419 | KSHRHF200HN5315C3 | KSHRHF200HN5315C3 | 50.8000 | 2.000 | 69.7550 | 2.746 | 19.05 | .75 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$557.68
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4047420 | KSHRHF250HN5315C3 | KSHRHF250HN5315C3 | 63.5000 | 2.500 | 82.4410 | 3.245 | 19.05 | .75 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$763.15
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
