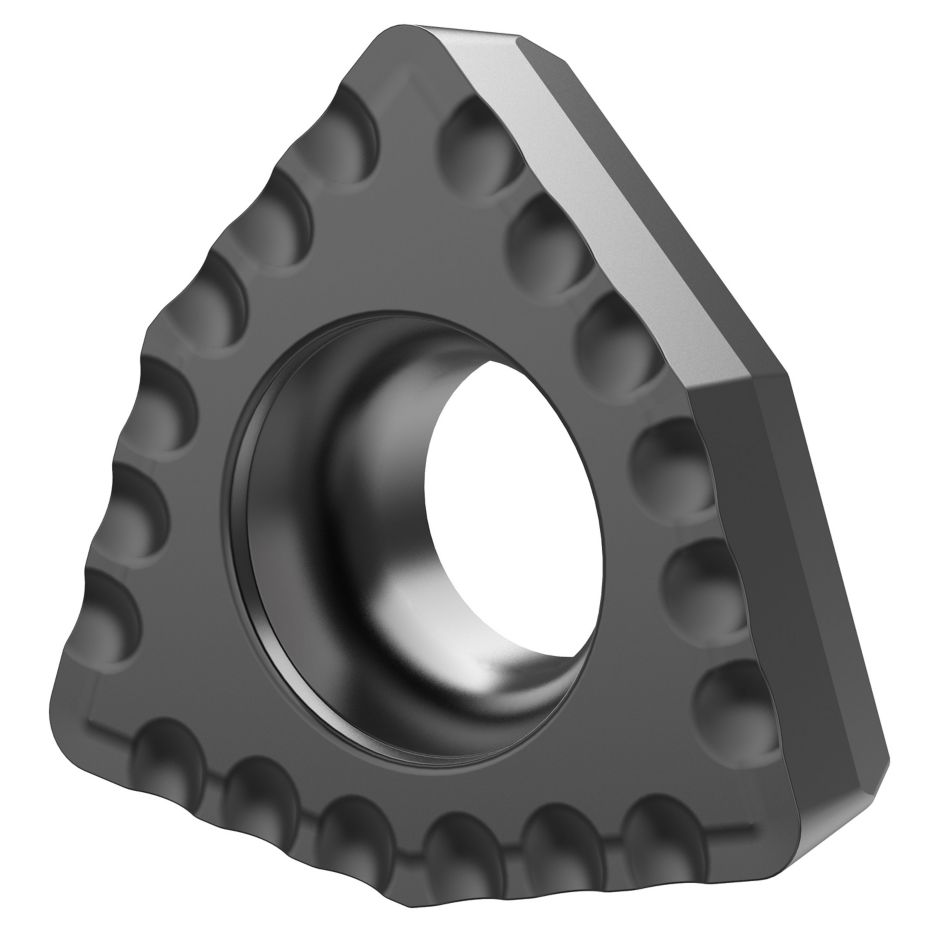

| Objednací číslo | 6026363 |
| ISO katalogové ID | DFT06T308DS |
| ASI katalogové ID | DFT06T308DS |
| Grade | KCU40 |
| [L10] Insert Cutting Edge Length | 6.62 mm |
| [L10] Insert Cutting Edge Length | 0.26 in |
| [D] Insert IC Size | 10 mm |
| [D] Insert IC Size | 0.394 in |
| [D1] Insert Hole Size | 4.4 mm |
| [D1] Insert Hole Size | 0.173 in |
| [S] Insert Thickness | 3.75 mm |
| [S] Insert Thickness | 0.148 in |
| [Rε] Corner Radius | 0.8 mm |
| [Rε] Corner Radius | 0.031 in |
Karbidy
KCU40
Multilayered PVD TiN-TiAlN-coated fine-grain carbide, offering
highest wear resistance in steel, stainless steel, cast iron, and high-temp alloys.
Vytvořit řešení pro výpočet posuvů a rychlosti
Po vytvoření řešení stačí vybrat ikonu Posuvy & Rychlosti a náš systém poskytne doporučení. Informace můžete upravit přidáním zařízení a specifikací nebo provést úpravy pomocí posuvníků.
| Metrické | |||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Řezná rychlost | Doporučený posuv (f) podle průměru | |||||||||
| Rozsah | |||||||||||||||
| Min | Počáteční hodnota | Max | |||||||||||||
| Metrické | |||||||||||||||
| Řezná rychlost | |||||||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Min | Počáteční hodnota | Max | Ø | DFT03... 16,00–24,00 | DFT05... 25,00–32,00 | DFT06... 33,00–40,00 | DFT07... 41,00–48,00 | DFT09... 49,00–68,00 | DFT011... 69,00–82,00 | |
| P | 1 | S | O | MD | KCU25 | 310 | 325 | 360 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 |
| 1 | S | I | MD | KC7140 | 310 | 325 | 360 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 1 | U | O | MD | KCU25 | 200 | 215 | 230 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 1 | U | I | MD | KC7140 | 200 | 215 | 230 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 1 | I | O | MD | KCU40 | 130 | 135 | 150 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 1 | I | I | MD | KC7140 | 130 | 135 | 150 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | S | O | HP | KCPK10 | 310 | 325 | 360 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | S | I | HP | KC7140 | 310 | 325 | 360 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | U | O | HP | KCU25 | 200 | 215 | 230 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | U | I | HP | KC7140 | 200 | 215 | 230 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | I | O | HP | KCU40 | 130 | 135 | 150 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 2 | I | I | HP | KC7140 | 130 | 135 | 150 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | S | O | HP | KCPK10 | 260 | 285 | 320 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | S | I | HP | KC7140 | 260 | 285 | 320 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | U | O | HP | KCU25 | 180 | 195 | 220 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | U | I | HP | KC7140 | 180 | 195 | 220 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | I | O | HP | KCU40 | 110 | 120 | 140 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 3 | I | I | HP | KC7140 | 110 | 120 | 140 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | S | O | HP | KCU25 | 220 | 250 | 300 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | S | I | HP | KC7140 | 220 | 250 | 300 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | U | O | HP | KCU40 | 150 | 180 | 220 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | U | I | HP | KC7140 | 150 | 180 | 220 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | I | O | HP | KC7140 | 90 | 110 | 140 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 4 | I | I | HP | KC7140 | 90 | 110 | 140 | mm/r | 0,06–0,10 | 0,09–0,15 | 0,11–0,18 | 0,15–0,25 | 0,19–0,31 | 0,19–0,31 | |
| 5 | S | O | HP | KCU25 | 180 | 200 | 220 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 5 | S | I | HP | KC7140 | 180 | 200 | 220 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 5 | U | O | HP | KCU40 | 120 | 135 | 150 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 5 | U | I | HP | KC7140 | 120 | 135 | 150 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 5 | I | O | HP | KC7140 | 70 | 85 | 100 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 5 | I | I | HP | KC7140 | 70 | 85 | 100 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | S | O | HP | KCU25 | 180 | 200 | 220 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | S | I | HP | KC7140 | 180 | 200 | 220 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | U | O | HP | KCU40 | 120 | 135 | 150 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | U | I | HP | KC7140 | 120 | 135 | 150 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | I | O | HP | KC7140 | 70 | 85 | 100 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| 6 | I | I | HP | KC7140 | 70 | 85 | 100 | mm/r | 0,05–0,10 | 0,07–0,13 | 0,09–0,15 | 0,11–0,18 | 0,12–0,23 | 0,12–0,23 | |
| Metrické | |||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Řezná rychlost | Doporučený posuv (f) podle průměru | |||||||||
| Rozsah | |||||||||||||||
| Min | Počáteční hodnota | Max | |||||||||||||
| Metrické | |||||||||||||||
| Řezná rychlost | |||||||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Min | Počáteční hodnota | Max | Ø | DFT03... 16,00–24,00 | DFT05... 25,00–32,00 | DFT06... 33,00–40,00 | DFT07... 41,00–48,00 | DFT09... 49,00–68,00 | DFT011... 69,00–82,00 | |
| M | 1 | S | O | MD | KC7140 | 150 | 190 | 230 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 |
| 1 | S | I | MD | KC7140 | 150 | 190 | 230 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 1 | U | O | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 1 | U | I | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 1 | I | O | MD | KC7140 | 60 | 80 | 100 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 1 | I | I | MD | KC7140 | 60 | 80 | 100 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | S | O | MD | KC7140 | 150 | 180 | 210 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | S | I | MD | KC7140 | 150 | 180 | 210 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | U | O | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | U | I | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | I | O | MD | KC7140 | 60 | 80 | 100 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 2 | I | I | MD | KC7140 | 60 | 80 | 100 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | S | O | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | S | I | MD | KC7140 | 100 | 130 | 160 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | U | O | MD | KC7140 | 80 | 110 | 140 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | U | I | MD | KC7140 | 80 | 110 | 140 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | I | O | MD | KC7140 | 50 | 70 | 90 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| 3 | I | I | MD | KC7140 | 50 | 70 | 90 | mm/r | 0,05–0,09 | 0,07–0,13 | 0,08–0,16 | 0,10–0,18 | 0,11–0,21 | 0,11–0,21 | |
| Metrické | |||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Řezná rychlost | Doporučený posuv (f) podle průměru | |||||||||
| Rozsah | |||||||||||||||
| Min | Počáteční hodnota | Max | |||||||||||||
| Metrické | |||||||||||||||
| Řezná rychlost | |||||||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Min | Počáteční hodnota | Max | Ø | DFT03... 16,00–24,00 | DFT05... 25,00–32,00 | DFT06... 33,00–40,00 | DFT07... 41,00–48,00 | DFT09... 49,00–68,00 | DFT011... 69,00–82,00 | |
| K | 1 | S | O | HP | KCPK10 | 200 | 240 | 300 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 |
| 1 | S | I | HP | KCU40 | 200 | 240 | 300 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 1 | U | O | HP | KCU25 | 120 | 155 | 200 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 1 | U | I | HP | KCU40 | 120 | 155 | 200 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 1 | I | O | HP | KCU40 | 80 | 100 | 125 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 1 | I | I | HP | KC7140 | 80 | 100 | 125 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | S | O | HP | KCPK10 | 180 | 220 | 260 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | S | I | HP | KCU40 | 180 | 220 | 260 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | U | O | HP | KCU25 | 110 | 140 | 170 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | U | I | HP | KC7140 | 110 | 140 | 170 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | I | O | HP | KCU40 | 80 | 100 | 120 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 2 | I | I | HP | KC7140 | 80 | 100 | 120 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | S | O | HP | KCPK10 | 180 | 220 | 260 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | S | I | HP | KCU40 | 180 | 220 | 260 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | U | O | HP | KCU25 | 110 | 140 | 170 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | U | I | HP | KC7140 | 110 | 140 | 170 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | I | O | HP | KCU40 | 80 | 100 | 120 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| 3 | I | I | HP | KC7140 | 80 | 100 | 120 | mm/r | 0,07–0,13 | 0,10–0,18 | 0,14–0,26 | 0,18–0,33 | 0,21–0,39 | 0,21–0,39 | |
| Metrické | |||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Řezná rychlost | Doporučený posuv (f) podle průměru | |||||||||
| Rozsah | |||||||||||||||
| Min | Počáteční hodnota | Max | Ø | DFT03 16 | DFT05 25 | DFT06 32 | DFT07 41 | DFT09... 49 | DFT11 69 | ||||||
| N | 1 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 300 | 400 | 500 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 200 | 300 | 400 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| 2 | S | O | ST | KD1425 | 375 | 550 | 775 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 250 | 350 | 450 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 175 | 250 | 325 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| 3 | S | O | ST | KD1425 | 350 | 500 | 650 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 250 | 350 | 450 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 150 | 250 | 350 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| 4 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 250 | 350 | 450 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 200 | 300 | 400 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| 5 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 250 | 350 | 450 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 200 | 300 | 400 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| 6 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST | KD1425 | |||||||||||||
| U | O | HP | KCU40 | 250 | 350 | 450 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KCU40 | |||||||||||||
| I | O | HP | KMF | 200 | 300 | 400 | mm/ot. | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | ||
| I | HP | KMF | |||||||||||||
| Metrické | |||||||||||||||
| Řezná rychlost | |||||||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Min | Počáteční hodnota | Max | Ø | DFT03 16 | DFT05 25 | DFT06 32 | DFT07 41 | DFT09... 49 | DFT11 69 | |
| N | 1 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 |
| 1 | S | I | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 1 | U | O | HP | KCU40 | 300 | 400 | 500 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 1 | U | I | HP | KCU40 | 300 | 400 | 500 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 1 | I | O | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 1 | I | I | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | S | O | ST | KD1425 | 375 | 550 | 775 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | S | I | ST | KD1425 | 375 | 550 | 775 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | U | O | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | U | I | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | I | O | HP | KMF | 175 | 250 | 325 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | I | I | HP | KMF | 175 | 250 | 325 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | S | O | ST | KD1425 | 350 | 500 | 650 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | S | I | ST | KD1425 | 350 | 500 | 650 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | U | O | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | U | I | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | I | O | HP | KMF | 150 | 250 | 350 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | I | I | HP | KMF | 150 | 250 | 350 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | S | I | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | U | O | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | U | I | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | I | O | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | I | I | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | S | O | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | S | I | ST | KD1425 | 400 | 600 | 800 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | U | O | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | U | I | HP | KCU40 | 250 | 350 | 450 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | I | O | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | I | I | HP | KMF | 200 | 300 | 400 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| Metrické | |||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Řezná rychlost | Doporučený posuv (f) podle průměru | |||||||||
| Rozsah | |||||||||||||||
| Min | Počáteční hodnota | Max | |||||||||||||
| Metrické | |||||||||||||||
| Řezná rychlost | |||||||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||||||
| Materiálová skupina | Podmínky | Lůžko | Geometrie | Sorta | Min | Počáteční hodnota | Max | Ø | DFT03... 16,00–24,00 | DFT05... 25,00–32,00 | DFT06... 33,00–40,00 | DFT07... 41,00–48,00 | DFT09... 49,00–68,00 | DFT011... 69,00–82,00 | |
| S | 1 | S | O | HP | KCU40 | 60 | 70 | 75 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,14 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 |
| 1 | S | I | HP | KCU40 | 60 | 70 | 75 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,14 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 1 | U | O | HP | KCU40 | 40 | 50 | 60 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 1 | U | I | HP | KC7140 | 40 | 50 | 60 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 1 | I | O | MD | KC7140 | 25 | 30 | 40 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 1 | I | I | MD | KC7140 | 25 | 30 | 40 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | S | O | HP | KCU40 | 50 | 60 | 70 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | S | I | HP | KCU40 | 50 | 60 | 70 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | U | O | HP | KCU40 | 30 | 40 | 50 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | U | I | HP | KC7140 | 30 | 40 | 50 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | I | O | MD | KC7140 | 25 | 30 | 40 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 2 | I | I | MD | KC7140 | 25 | 30 | 40 | mm/r | 0,03–0,05 | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,08–0,13 | 0,08–0,13 | |
| 3 | S | O | HP | KCU40 | 70 | 80 | 90 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 3 | S | I | HP | KCU40 | 70 | 80 | 90 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 3 | U | O | HP | KCU40 | 50 | 60 | 70 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 3 | U | I | HP | KC7140 | 50 | 60 | 70 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 3 | I | O | MD | KC7140 | 30 | 40 | 50 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 3 | I | I | MD | KC7140 | 30 | 40 | 50 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | S | O | HP | KCU40 | 70 | 80 | 90 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | S | I | HP | KCU40 | 70 | 80 | 90 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | U | O | HP | KCU40 | 50 | 60 | 70 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | U | I | HP | KC7140 | 50 | 60 | 70 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | I | O | MD | KC7140 | 30 | 40 | 50 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| 4 | I | I | MD | KC7140 | 30 | 40 | 50 | mm/r | 0,04–0,06 | 0,05–0,08 | 0,06–0,10 | 0,06–0,10 | 0,09–0,15 | 0,09–0,15 | |
| UPOZORNĚNÍ Při vrtání průchozích otvorů se při výstupu vrtáku z obrobku tvoří kruhový disk. Pokud je nástroj stacionární a obrobek rotuje vzniká vlivem odstředivých sil riziko poranění obsluhy. Zajistěte dostatečné zakrytování stroje z důvodu ochrany všech osob. |
| D | LS | CS |
| 32 | 58 | R 1/4 BSP |
| 40 | 68 | R 1/4 BSP |
| 50 | 68 | R 1/4 BSP |
I have read and accepted the Terms & Conditions of use
CAD Drawings Models
Can’t find the file type you’re looking for?
Product data
Katalogové číslo ISO
Katalogové číslo ANSI
to find similar products.Please select a file to download
Models
. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.
Minimum quantity should be
| SAP Material Number | Katalogové číslo ISO | Karbid |
|---|
You are about to leave the Solution building process.
Are you sure you want to leave?
