- DUO-LOCK™ • RSM II™ • 仕上げ加工工具 • ラジアス • マルチフルート • メトリック
Sending to SolidCAM in progress...
Downloaded file will be available after import in the SolidCAM tool library.
DUO-LOCK™ • RSM II™ • 仕上げ加工工具 • ラジアス • マルチフルート • メトリック

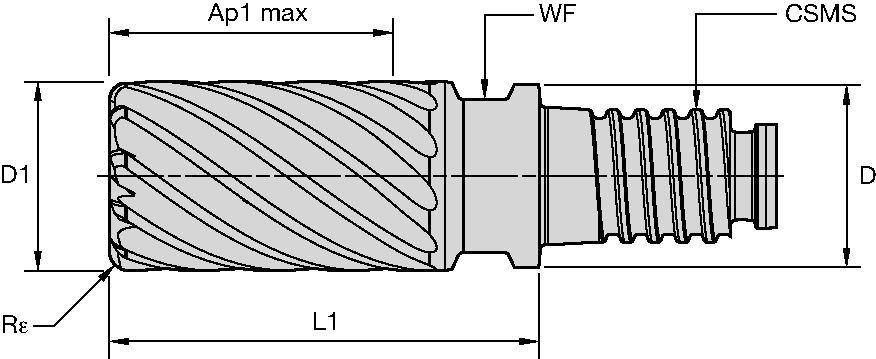

モジュラーエンドミーリング • FSDEスタイル
特徴と利点
- 耐熱合金の高性能仕上げ加工向けモジュラーエンドミル。
- センターカットなし。
- 不等分スペースドフルートがビビリを最低限に抑え、よりスムーズな加工を実現。
使用法と用途
- Helix Angle: 36°
- 側面加工/ショルダー加工:スクエアエンド
- 工具寸法:フルートの構造:X (可変)
- コーナーのタイプ:コーナーR
- 側面加工/ショルダー加工:精密仕上げ
End Mill Tolerances | |
D1 | tolerance e8 |
|
-0,032/-0,059 |
|
-0,040/-0,073 |
|
-0,050/-0,089 |
FSDE • メトリック
Material
|
<="" td=""> | short | medium | long | Recommended feed per tooth (fz = mm/th) for side milling (A). | |||||||||||||
A | adapter reach | D1
|
||||||||||||||||
KC643M | KC643M | KC643M | ||||||||||||||||
Cutting Speed
|
Cutting Speed
|
Cutting Speed
|
||||||||||||||||
ap | ae | Min | Max | Min | Max | Min | Max | mm | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||||
P | 4 | 1,5 x D | 0,2
|
135 | – | 495 | 122 | – | 446 | 122 | – | 446 | fz | 0,120 | 0,129 | 0,149 | 0,163 | 0,166 |
5 | 1,5 x D | 0,2
|
90 | – | 330 | 77 | – | 281 | 72 | – | 264 | fz | 0,108 | 0,116 | 0,135 | 0,150 | 0,155 | |
M | 1 | 1,5 x D | 0,2
|
135 | – | 379,5 | 108 | – | 304 | 95 | – | 266 | fz | 0,135 | 0,145 | 0,169 | 0,187 | 0,193 |
2 | 1,5 x D | 0,2
|
90 | – | 264 | 72 | – | 211 | 63 | – | 185 | fz | 0,108 | 0,116 | 0,135 | 0,150 | 0,155 | |
3 | 1,5 x D | 0,2
|
90 | – | 231 | 72 | – | 185 | 63 | – | 162 | fz | 0,090 | 0,096 | 0,110 | 0,120 | 0,121 | |
S | 1 | 1,5 x D | 0,2
|
75 | – | 297 | 60 | – | 238 | 45 | – | 178 | fz | 0,135 | 0,145 | 0,169 | 0,187 | 0,193 |
2 | 1,5 x D | 0,2
|
37,5 | – | 132 | 30 | – | 106 | 23 | – | 79 | fz | 0,071 | 0,077 | 0,090 | 0,100 | 0,104 | |
3 | 1,5 x D | 0,2
|
37,5 | – | 132 | 30 | – | 106 | 23 | – | 79 | fz | 0,071 | 0,077 | 0,090 | 0,100 | 0,104 | |
4 | 1,5 x D | 0,2
|
75 | – | 198 | 60 | – | 158 | 45 | – | 119 | fz | 0,099 | 0,107 | 0,124 | 0,138 | 0,142 | |
H | 1 | 1,5 x D | 0,2
|
120 | – | 462 | 96 | – | 370 | 72 | – | 277 | fz | 0,120 | 0,129 | 0,149 | 0,163 | 0,166 |
2 | 1,5 x D | 0,2
|
105 | – | 396 | 84 | – | 317 | 63 | – | 238 | fz | 0,090 | 0,096 | 0,110 | 0,120 | 0,121 |
