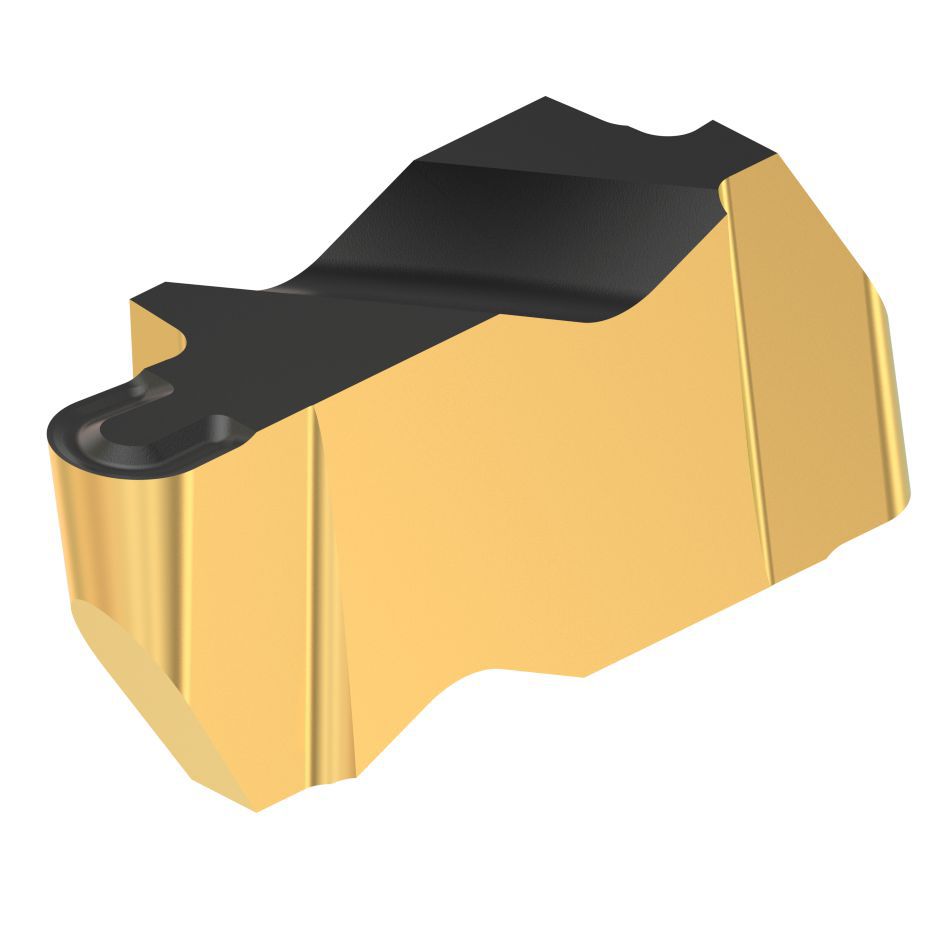

溝入れおよび旋削用Top Notch™インサート
溝入れおよび旋削用Top Notch™インサート
溝入れおよび旋削用Top Notch™インサート
溝入れおよび旋削用Top Notch™インサート

溝入れおよび突っ切り

溝入れおよび旋削用Top Notch™インサート

Workpiece Material

P
S
H
K
M
N
Displaying 1-10 of 60 results
Select Columns
ColumnsX
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Select Filters
Metric
Inch
Show
Metric
Inch
SAP Material Number ISO Catalog Number ANSI Catalog Number Grade Insert Size [W] Cutting Width [W] Cutting Width [APMAX] Profile AP Maximum [APMAX] Profile AP Maximum [RC] Corner Radius Center [RC] Corner Radius Center [T] Cuttg Depth [T] Cutting Depth
1818458 NR3031LK NR3031LK KC5010 3 1.5750 .0620 1.9810 .0780 0.7870 .0310 2.3880 .0940
1818459 NR3031LK NR3031LK KC5025 3 1.5750 .0620 1.9810 .0780 0.7870 .0310 2.3880 .0940
1818460 NR3031RK NR3031RK KC5010 3 1.5700 .0620 1.9700 .0780 0.7870 .0310 2.3880 .0940
1818462 NR3031RK NR3031RK KC5025 3 1.5700 .0620 1.9700 .0780 0.7870 .0310 2.3880 .0940
4109908 NR3031RK NR3031RK KCU25 3 1.5700 .0620 1.9700 .0780 0.7870 .0310 2.3880 .0940
1808491 NR3047LK NR3047LK KC5025 3 2.3900 .0940 3.8100 .1500 1.1950 .0470 3.8100 .1500
1818473 NR3047LK NR3047LK KC5010 3 2.3900 .0940 3.8100 .1500 1.1950 .0470 3.8100 .1500
1855615 NR3047LK NR3047LK KT315 3 2.3900 .0940 3.8100 .1500 1.1950 .0470 3.8100 .1500
1792683 NR3047RK NR3047RK KC5025 3 2.3880 .0940 1.9050 .0750 1.1940 .0470 3.8100 .1500
1114610 NR3047RK NR3047RK K68 3 2.3880 .0940 1.9050 .0750 1.1940 .0470 3.8100 .1500
4109912 NR3047RK NR3047RK KCU25 3 2.3880 .0940 1.9050 .0750 1.1940 .0470 3.8100 .1500
1792684 NR3062RK NR3062RK KC5010 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4109916 NR3062RK NR3062RK KCU25 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818830 NR3078RK NR3078RK KC5025 3 3.9740 .1560 2.5400 .1000 1.9810 .0780 3.8100 .1500
4109918 NR3078RK NR3078RK KCU25 3 3.9740 .1560 2.5400 .1000 1.9810 .0780 3.8100 .1500
4175961 NR3078RK NR3078RK KCU10 3 3.9740 .1560 2.5400 .1000 1.9810 .0780 3.8100 .1500
1818836 NR4062LK NR4062LK KC5010 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818837 NR4062LK NR4062LK KC5025 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4109921 NR4062LK NR4062LK KCU25 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818838 NR4062RK NR4062RK KC5010 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4176108 NR4062RK NR4062RK KCU10 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4176109 NR4094LK NR4094LK KCU10 4 4.7880 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
1818842 NR4094RK NR4094RK KC5010 4 4.7850 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
4109924 NR4094RK NR4094RK KCU25 4 4.7850 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
1818854 NR4125LK NR4125LK KC5010 4 6.3600 .2500 3.8100 .1500 3.1800 .1250 6.3500 .2500
1818857 NR4125RK NR4125RK KC5025 4 6.3500 .2500 3.8100 .1500 3.1750 .1250 6.3500 .2500
4109928 NR4125RK NR4125RK KCU25 4 6.3500 .2500 3.8100 .1500 3.1750 .1250 6.3500 .2500
4109906 NR3031LK NR3031LK KCU25 3 1.5750 .0620 1.9810 .0780 0.7870 .0310 2.3880 .0940
4175949 NR3031LK NR3031LK KCU10 3 1.5750 .0620 1.9810 .0780 0.7870 .0310 2.3880 .0940
4175951 NR3031RK NR3031RK KCU10 3 1.5700 .0620 1.9700 .0780 0.7870 .0310 2.3880 .0940
4109910 NR3047LK NR3047LK KCU25 3 2.3900 .0940 3.8100 .1500 1.1950 .0470 3.8100 .1500
4175953 NR3047LK NR3047LK KCU10 3 2.3900 .0940 3.8100 .1500 1.1950 .0470 3.8100 .1500
1792632 NR3047RK NR3047RK KC5010 3 2.3880 .0940 1.9050 .0750 1.1940 .0470 3.8100 .1500
4175955 NR3047RK NR3047RK KCU10 3 2.3880 .0940 1.9050 .0750 1.1940 .0470 3.8100 .1500
1818478 NR3062LK NR3062LK KC5010 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818481 NR3062LK NR3062LK KC5025 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4109914 NR3062LK NR3062LK KCU25 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4175957 NR3062LK NR3062LK KCU10 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1792685 NR3062RK NR3062RK KC5025 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1114612 NR3062RK NR3062RK K68 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4175959 NR3062RK NR3062RK KCU10 3 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818827 NR3078LK NR3078LK KC5010 3 3.9600 .1560 2.5400 .1000 1.9800 .0780 3.8100 .1500
1818828 NR3078LK NR3078LK KC5025 3 3.9600 .1560 2.5400 .1000 1.9800 .0780 3.8100 .1500
4109917 NR3078LK NR3078LK KCU25 3 3.9600 .1560 2.5400 .1000 1.9800 .0780 3.8100 .1500
4175960 NR3078LK NR3078LK KCU10 3 3.9600 .1560 2.5400 .1000 1.9800 .0780 3.8100 .1500
1818829 NR3078RK NR3078RK KC5010 3 3.9740 .1560 2.5400 .1000 1.9810 .0780 3.8100 .1500
1114616 NR3078RK NR3078RK K68 3 3.9740 .1560 2.5400 .1000 1.9810 .0780 3.8100 .1500
4176107 NR4062LK NR4062LK KCU10 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818839 NR4062RK NR4062RK KC5025 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
4109922 NR4062RK NR4062RK KCU25 4 3.1750 .1250 2.9210 .1150 1.5880 .0625 3.8100 .1500
1818840 NR4094LK NR4094LK KC5010 4 4.7880 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
1818841 NR4094LK NR4094LK KC5025 4 4.7880 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
4109923 NR4094LK NR4094LK KCU25 4 4.7880 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
1818853 NR4094RK NR4094RK KC5025 4 4.7850 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
4176110 NR4094RK NR4094RK KCU10 4 4.7850 .1880 3.8100 .1500 2.3880 .0940 6.3500 .2500
4109926 NR4125LK NR4125LK KCU25 4 6.3600 .2500 3.8100 .1500 3.1800 .1250 6.3500 .2500
4176112 NR4125LK NR4125LK KCU10 4 6.3600 .2500 3.8100 .1500 3.1800 .1250 6.3500 .2500
1818856 NR4125RK NR4125RK KC5010 4 6.3500 .2500 3.8100 .1500 3.1750 .1250 6.3500 .2500
1114614 NR4125RK NR4125RK K68 4 6.3500 .2500 3.8100 .1500 3.1750 .1250 6.3500 .2500
4176114 NR4125RK NR4125RK KCU10 4 6.3500 .2500 3.8100 .1500 3.1750 .1250 6.3500 .2500
Select Filters
FiltersX
Filters
View filters in
Metric
Inch
keyFilters
Workpiece Material
  • P Steel (56)
    • P0
      Low-Carbon Steels, Long Chipping C < .25%; <125 HB; <530 N/mm^2 UTS
      (56)
    • P1
      Low-Carbon Steels, Short Chipping C < .25%; <125 HB; <530 N/mm^2 UTS
      (56)
    • P2
      Medium and High Carbon Steels C < .25%; <220 HB; <25 HRC; >530 N/mm^2 UTS
      (56)
    • P3
      Alloy Steels & Tool Steels C > .25%; <330 HB; <35 HRC; 600-850 N/mm^2 UTS
      (56)
    • P4
      Alloy Steels & Tool Steels C > .25%; 350-420 HB; 35-43 HRC; 850-1400 N/mm^2 UTS
      (56)
    • P5
      Ferritic, Martensitic, and PH Stainless Steels <330 HB; <35 HRC; 600-900 N/mm^2 UTS
      (56)
    • P6
      High Strength Ferritic, Martensitic, and PH Stainless Steels 350-450 HB; 35-43 HRC; 900-2400 N/mm^2 UTS
      (56)
  • M Stainless Steel (56)
    • M1
      Austenitic Stainless Steel 130-200 HB; <600 N/mm^2 UTS
      (56)
    • M2
      High Strength Austenitic Stainless and Cast Stainless Steels 150-230 HB; <25 HRC; >600 N/mm^2 UTS
      (56)
    • M3
      Duplex Stainless Steel 135-275 HB; <30 HRC; 500-1200 N/mm^2 UTS
      (56)
  • K Cast Iron (55)
    • K1
      Gray Cast Iron 120-290 HB; <32 HRC; 125-500 N/mm^2 UTS
      (55)
    • K2
      Low and Medium Strength CGI and Ductile Irons 130-260 HB; <28 HRC; <600 N/mm^2 UTS
      (55)
    • K3
      High Strength Ductile and Austempered Ductile Iron 180-350 HB; <43 HRC; >600 N/mm^2 UTS
      (55)
  • N Non-Ferrous Materials (59)
    • N1
      Wrought Aluminum
      (59)
    • N2
      Low-Silicon Aluminum Alloys and Magnesium Alloys Si <12.2%
      (55)
    • N4
      Copper, Brass, Zinc-based on machinability index range of 70-100
      (59)
    • N5
      Nylon, Plastics, Rubbers, Phenolics, Resins, Fiberglass
      (55)
    • N6
      Carbon, Graphite Composites, CFRP
      (55)
  • S High-Temp Alloys (59)
    • S1
      Iron-Based, Heat-Resistant Alloys 160-260 HB; 25-48 HRC; 500-1200 N/mm^2 UTS
      (59)
    • S2
      Cobalt-Based, Heat-Resistant Alloys 250-450 HB; 25-48 HRC; 1000-1450 N/mm^2 UTS
      (59)
    • S3
      Nickel-Based, Heat Resistant Alloys 160-450 HB; <48 HRC; 600-1700 N/mm^2 UTS
      (59)
    • S4
      Titanium and Titanium Alloys 300-400 HB; 33-43 HRC; 900-1600 N/mm^2 UTS
      (59)
  • H Hardened Materials (28)
    • H1
      Hardened Materials 44-48 HRC
      (28)
    • H2
      Hardened Materials 48-55 HRC
      (14)
Applications
  • Back Boring (55)
  • Boring (55)
  • Cut-Off (55)
  • Face Grooving (55)
  • Facing (55)
  • Grooving (55)
  • ID Facing (55)
  • ID Grooving (55)
  • ID Thread Turning (55)
  • OD Thread Turning (55)
  • Plunge Turning (55)
  • Profiling (55)
  • Turning (55)
Cutting Condition
  • Heavily Interrupted Cut (55)
  • Lightly Interrupted Cut (55)
  • Smooth Cut (55)
  • Varying Depth of Cut (55)
Cutting Edges Per Insert
to
cornerConfiguration
Corner Radius
to
Corner Radius
to
application
Minimum Depth of Cut
Minimum Depth of Cut
Minimum Feed
Minimum Feed
Drilling Condition
  • Heavily Interrupted Cut (55)
  • Lightly Interrupted Cut (55)
  • Smooth Cut (55)
  • Varying Depth of Cut (55)
Grade Of Cutting Tool
  • KC5010 (14)
  • KCU10 (14)
  • KCU25 (14)
  • KC5025 (13)
  • K68 (4)
  • KT315 (1)
Wiper Insert
  • N (60)
Minimum Axial Groove Diameter
to
Minimum Axial Groove Diameter
to
Maximum Axial Groove Diameter
to
Maximum Axial Groove Diameter
to
frontEnd
Cutting Width
to
Cutting Width
to
Insert Shape
  • TN-TOP NOTCH (60)
insertGeometry
Shape
  • TN-TOP NOTCH (60)
Insert Seat Size
  • 3 (36)
  • 4 (24)
Cutting Tool Material
  • H W (59)
Insert Thickness
to
Insert Thickness
to
other
Grade
  • KC5010 (14)
  • KCU10 (14)
  • KCU25 (14)
  • KC5025 (13)
  • K68 (4)
  • KT315 (1)
Platform
  • Top Notch (50)
Tool Unit
  • I (60)
  • M (60)
Maximum Cutting Insert Depth
to
Maximum Cutting Insert Depth
to
Drilling Condition Material
  • K-All (55)
  • M-All (55)
  • N-All (55)
  • P-All (55)
  • S-All (55)
  • H-All (41)
Cutting Condition Material
  • K-All (55)
  • M-All (55)
  • N-All (55)
  • P-All (55)
  • S-All (55)
  • H-All (41)
Insert Hand
  • R (32)
  • L (28)
No filters matching ""

Grades

  • K68

    組成:バインダ低含で高硬度の合金、WC/Co微粒子材種アプリケーション:K68材種は優れた耐磨耗性を備え、鋳鉄、オーステナイト系ステンレス鋼、非鉄金属、非金属の加工に、そしてK313材種の代替品として、ほとんどすべての耐熱合金の加工に最適です。非鉄材料用の汎用材種として使用することができます。

    S
    N
  • KC5010

    組成:高性能PVD AlTiNコーティングが施された、耐変形性に優れた非合金超硬母材の材種。新改良コーティングによって、切削速度を50~100%上昇させることができます。アプリケーション:KC5010はほとんどのワーク材の仕上げから一般加工までを高速で行うのに理想的な材種です。安定した条件下でのほとんどの鋼、ステンレス鋼、鋳鉄、非鉄材料、超合金の加工に優れた力を発揮します。また、加工硬化したワーク材や切り屑の短いワーク材にも十分対応します。

    P
    S
    H
    K
    M
    N
  • KC5025

    組成:強靭で超微細粒の非合金母材を持つ高性能PVD AlTiNコーティング材種アプリケーション:ほとんどの鋼、ステンレス鋼、耐熱合金、チタン、鉄、非鉄材料の一般加工用です。切削速度は低速から中速まで可能で、断続切削や高送り量にも対応します。

    P
    S
    K
    M
    N
  • KCU10

    組成:高性能の多層PVDコーティングが施された、耐変形性に優れた非合金超硬母材の材種。新改良コーティングにより切れ刃安定性が向上し、幅広い切削速度と送り量に対応します。アプリケーション:KCU10は、ほとんどのワーク材の仕上げから一般加工までを幅広い切削速度と送り量で行うのに理想的な材種です。向上した切れ刃の靭性と高速切削/高送り量により、ほとんどの鋼、ステンレス鋼、鋳鉄、非鉄材料、超合金の加工に優れた力を発揮します。

    P
    S
    H
    K
    M
    N
  • KCU25

    旋削加工 組成:硬質のAlTiNコーティングと微細粒の非合金母材を持つ高性能PVD材種。新改良コーティングにより切れ刃安定性が向上し、幅広い切削速度と送り量に対応します。

    旋削加工 アプリケーション:KCU25材種は、ほとんどの鋼、ステンレス鋼、耐熱合金、チタン、鉄、非鉄材料の幅広い切削速度と送り量の一般加工に最適です。向上した切れ刃の靱性により、断続切削と高送り量に対応します。

    穴あけ加工 組成: 高性能CVD TiCN-Al2O3コーティングと強靱な超硬母材が組み合わされています。

    穴あけ加工 アプリケーション: 鋼、ステンレス鋼、鋳鉄の第1選択です。 幅広い加工条件において、適切な耐変形性、優れた切れ刃強度、突出した耐磨耗性を発揮し、非常に高い信頼性を保ちながら高い生産性が見込めます。

    P
    S
    K
    M
    N
  • KT315

    組成:TiN/TiCN/TiNから成る多層PVDコーティングを施したサーメット旋削加工用材種アプリケーション:ほとんどの炭素鋼、合金鋼およびステンレス鋼の高速仕上げから中切削加工に至るまでの加工に最適です。鋳鉄およびダクタイル鋳鉄のアプリケーションに利用した場合にも、優れた性能を発揮します。長く安定した工具寿命と優れたワーク材の仕上げを実現します。

    P
    M
