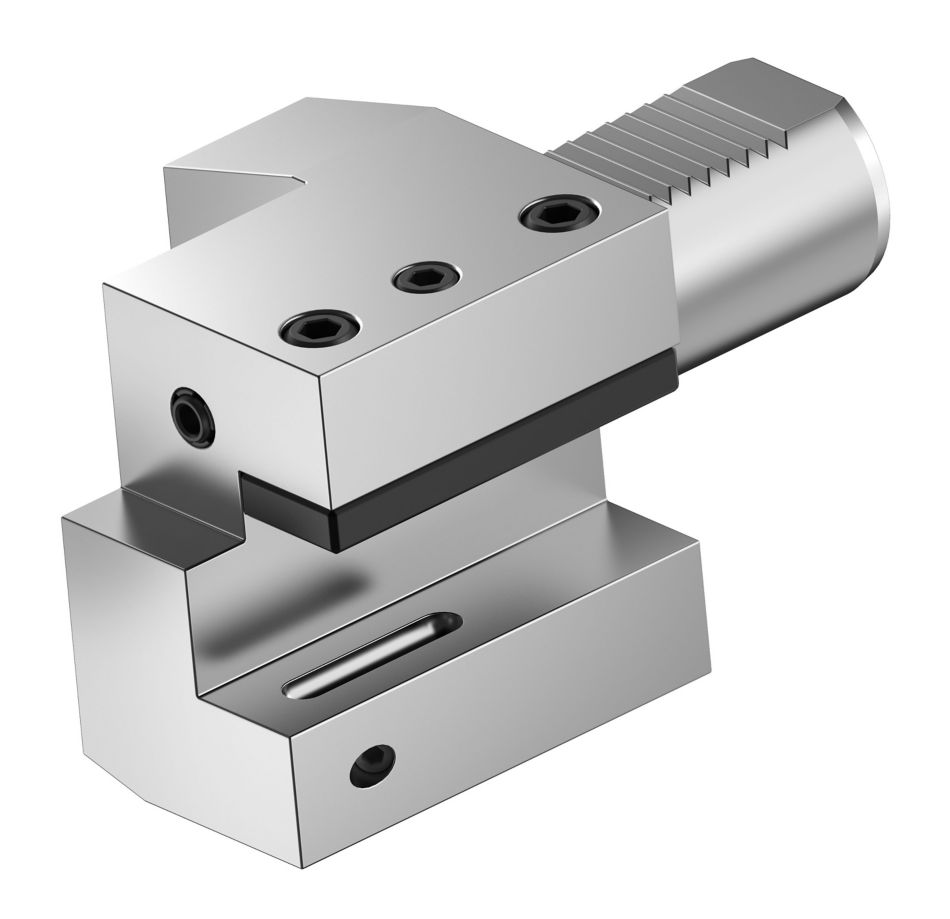

VDIツールホルダー • VDIフォームC1 • 右勝手 • ショート • スルークーラント
VDIアダプター • 角シャンクツールホルダー用 • ISO 10889
特徴と利点
- スクエアシャンクツールホルダー用のクーラントサポートを装備したVDIアダプター
- ISO 10889
使用法と用途
Coolant: Through Coolant 80 bar Maximum
Coolant: Through Coolant 1200 psi Maximum
VDI Shank
ISO 10889
フィルタと列
表示
1-
2
/
2 結果
メートル
インチ
表示
メートル
インチ

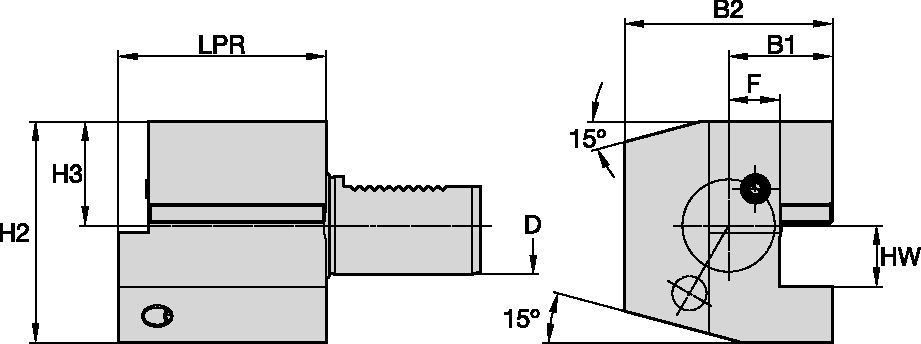

| SAP Material Number | ISO Catalog Number | ANSI Catalog Number | [D] Adapter / Shank / Bore Diameter | [D] Adapter / Shank / Bore Diameter | [B2] Overall Width | [B2] Overall Width | [B1] Front Clearance | [B1] Front Clearance | [F] F Dimension | [F] F Dimension | [HW] Shank Height | [HW] Shank Height | [H2] Overall Height | [H2] Overall Height | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6151514 | VDIC1M302070C | VDIC1M302070C | 30 | 1.181 | 70 | 2.756 | 35 | 1.378 | 17 | .669 | 20 | .787 | 66 | 2.598 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$242.67
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6151515 | VDIC1M402585C | VDIC1M402585C | 40 | 1.575 | 85 | 3.346 | 42.5 | 1.673 | 21 | .827 | 25 | .984 | 80.5 | 3.169 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$285.49
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
