Name: HARVI™ IIロング • スクエアエンド • 5フルート • 5 x D • ストレートシャンク • インチ
SKU: 5059706
Rating: 0 (0 reviews)

アプリケーションデータ

被削材グループ				KCSM15A		Recommended feed per tooth (IPT = inch/th) for side milling.
				切削速度 vc SFM			エンドミル径 D1
				切削速度 vc SFM		frac.	1/4	5/16	3/8	1/2	5/8	3/4	1
		ap	ae	min	max	dec.	.2500	.3125	.3750	.5000	.6250	.7500	1.0000
P	0	Apmax	0.05 x D	980	1310	IPT	0.0018	0.0023	0.0027	0.0034	0.0039	0.0044	0.0049
	1	Apmax	0.05 x D	980	1310	IPT	0.0018	0.0023	0.0027	0.0034	0.0039	0.0044	0.0049
	2	Apmax	0.05 x D	920	1250	IPT	0.0018	0.0023	0.0027	0.0034	0.0039	0.0044	0.0049
	3	Apmax	0.05 x D	790	1050	IPT	0.0015	0.0020	0.0023	0.0029	0.0034	0.0039	0.0045
	4	Apmax	0.05 x D	590	980	IPT	0.0014	0.0017	0.0020	0.0026	0.0030	0.0034	0.0039
	5	Apmax	0.05 x D	390	660	IPT	0.0012	0.0016	0.0018	0.0023	0.0027	0.0031	0.0036
	6	Apmax	0.05 x D	330	490	IPT	0.0010	0.0013	0.0015	0.0019	0.0022	0.0025	0.0028
M	1	Apmax	0.05 x D	590	750	IPT	0.0015	0.0020	0.0023	0.0029	0.0034	0.0039	0.0045
	2	Apmax	0.05 x D	390	520	IPT	0.0012	0.0016	0.0018	0.0023	0.0027	0.0031	0.0036
	3	Apmax	0.05 x D	390	460	IPT	0.0010	0.0013	0.0015	0.0019	0.0022	0.0025	0.0028
K	1	Apmax	0.05 x D	790	980	IPT	0.0018	0.0023	0.0027	0.0034	0.0039	0.0044	0.0049
	2	Apmax	0.05 x D	720	920	IPT	0.0015	0.0020	0.0023	0.0029	0.0034	0.0039	0.0045
	3	Apmax	0.05 x D	720	850	IPT	0.0012	0.0016	0.0018	0.0023	0.0027	0.0031	0.0036
S	1	Apmax	0.05 x D	330	590	IPT	0.0015	0.0020	0.0023	0.0029	0.0034	0.0039	0.0045
	2	Apmax	0.05 x D	160	330	IPT	0.0008	0.0010	0.0012	0.0015	0.0018	0.0021	0.0024
	3	Apmax	0.05 x D	160	260	IPT	0.0008	0.0010	0.0012	0.0015	0.0018	0.0021	0.0024
	4	Apmax	0.05 x D	330	390	IPT	0.0011	0.0014	0.0017	0.0021	0.0025	0.0028	0.0033
H	1	Apmax	0.05 x D	520	920	IPT	0.0014	0.0017	0.0020	0.0026	0.0030	0.0034	0.0039
H	2	Apmax	0.05 x D	460	790	IPT	0.0010	0.0013	0.0015	0.0019	0.0022	0.0025	0.0028

続きを読むView Less

You are about to leave the Solution building process.

Are you sure you want to leave?

製品番号	5059706
ISO カタログ ID	UGDE0625J5BE
ANSIカタログID	UGDE0625J5BE
Grade	KC643M
Adapter Style Machine Side	Straight-Cylindrical

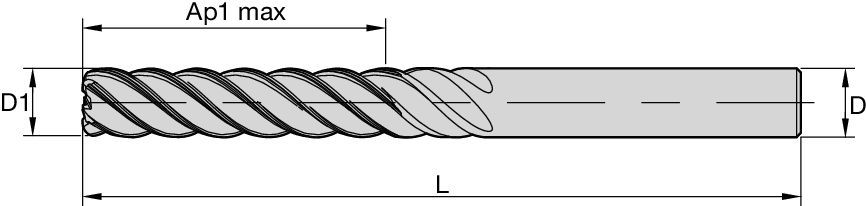

[D1] Effective Cutting Diameter	15.875 mm
[D1] Effective Cutting Diameter	0.625 in
[D] Adapter / Shank / Bore Diameter	15.875 mm
[D] Adapter / Shank / Bore Diameter	0.625 in
[AP1MAX] 1st Maximum Cutting Depth	79.375 mm
[AP1MAX] 1st Maximum Cutting Depth	3.125 in
[L3] Usable Length	79.375 mm
[L3] Usable Length	3.125 in
[L] Overall Length	152.4 mm
[L] Overall Length	6 in
[Z] Number of Flutes	5

*に類似する製品:

HARVI™ IIロング • スクエアエンド • 5フルート • 5 x D • ストレートシャンク • インチ
