HPMC High Performance Milling Chucks-BT form B/AD
HPMC High-Performance Milling Chucks
メートル
インチ
| SAP Material Number | 3100418 |
| ISO Catalog Number | BT50BHPMC075413 |
| ANSI Catalog Number | BT50BHPMC075413 |

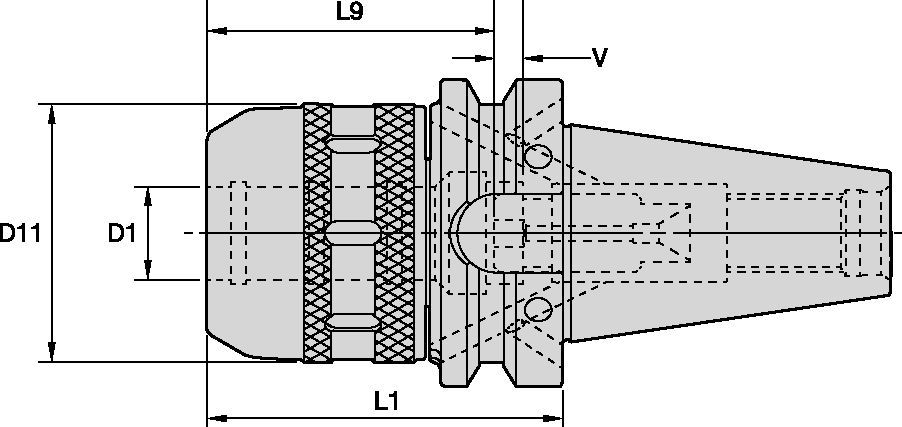

| [D1] Adapter / Shank / Bore Diameter | 19.0500 mm |
| [D1] Adapter / Shank / Bore Diameter | .7500 in |
| [D11] Lock Nut Diameter | 53.0000 mm |
| [D11] Lock Nut Diameter | 2.086 in |
| [L1] Gage Length | 105.0000 mm |
| [L1] Gage Length | 4.133 in |
| [L9] Clamping Length | 49.0000 mm |
| [L9] Clamping Hole Length | 1.929 in |
| [V] Adjustment Range | 20.0000 mm |
| [V] Adjustment Range | .7874 in |
| Stop Screw ID Drive Size | 2.5 mm & 5 mm |
| Weight Kilograms | 4.40 |
使用法と用途
バランス — G 6.3@20,000 min-1
精度 — 5 μm以下
シャンク — ストレート プレーン ≤h6
シャンク — SK BT JIS B 6339
軸方向調整 — エンド
穴あけ加工 — スルークーラント
