TG Round Tap T&C-SS IN

TG Single-Angle Collet Chucks Tension and Compression

メートル
インチ
SAP Material Number 1017625
ISO Catalog Number SS150TCTG100756
ANSI Catalog Number SS150TCTG100756

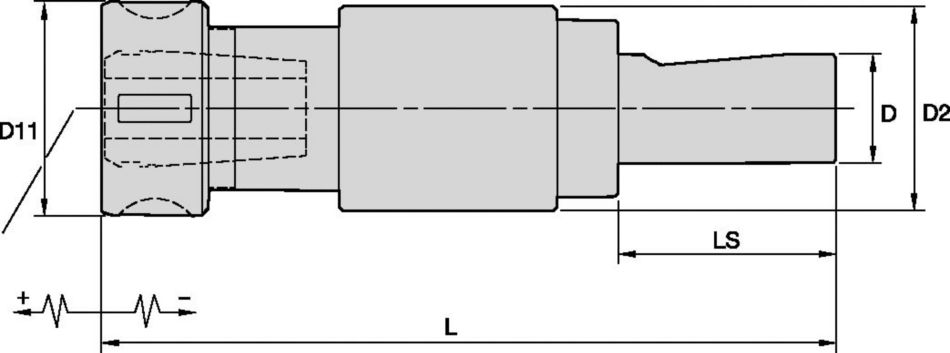

[CST] Catalog Collet Series TG100
[D11] Lock Nut Diameter 59.995 mm
[D11] Lock Nut Diameter 2.362 in
[D2] Body Diameter 1 Workpiece Side 63.5 mm
[D2] Body Diameter 1 Workpiece Side 2.5 in
[L] Overall Length 192.075 mm
[L] Overall Length 7.562 in
[LS] Shank Length 68.072 mm
[LS] Shank Length 2.68 in
[LTN] Slide Tension 12.7 mm
[LTN] Slide Tension .5 in
[LCM] Slide Compression 3.175 mm
[LCM] Slide Compression .125 in
Torque Catalog Foot Pounds 150
Weight Pounds 2.12
[D] Adapter / Shank / Bore Diameter 38.1 mm
[D] Adapter / Shank / Bore Diameter 1.5 in
すべての改良品を表示

使用法と用途

  • バランスのとれた設計 バランスのとれた設計
  • Compensation: Tension and CompressionCompensation: Tension and Compression
  • 穴あけ加工 — スルークーラント穴あけ加工 — スルークーラント
  • シャンク — ストレート プレーンシャンク — ストレート プレーン
  • シャンク — ストレートWeldonシャンク — ストレートWeldon
  • 軸方向調整 — エンド軸方向調整 — エンド
  • シャンク — ストレート四角部付きシャンク — ストレート四角部付き

特徴と利点

  • Tremendous Grip (3:1 advantage).

  • Anti-friction drive.

  • Compact design.

  • Adjustment hard start.
