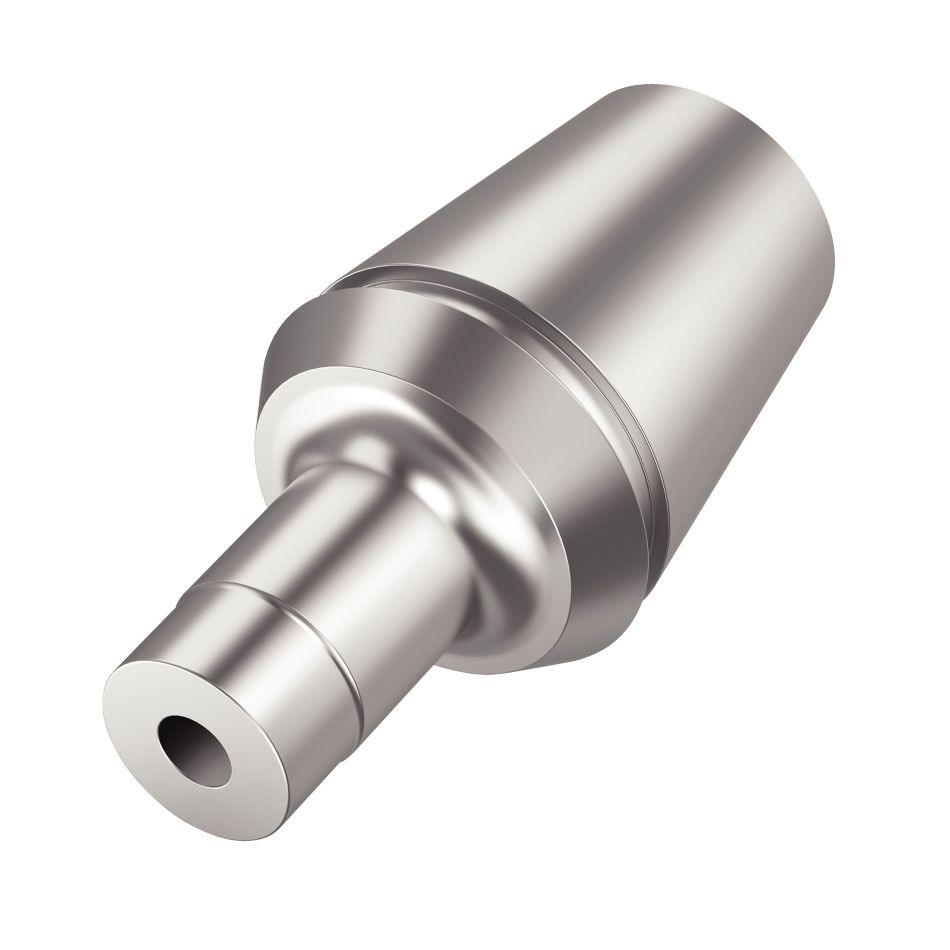

Shank: Duo-Lock CouplingDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 6612331 |
| ISO Katalog Nummer | 32ERDL16 |
| ASI Katalog Nummer | 32ERDL16 |
| Spannzangen Baureihe | ER32 |
| [D2] Körperdurchmesser Maximal | 33 mm |
| [D2] Körperdurchmesser Maximal | 1.2992 in |
| [L] Gesamtlänge | 66.5 mm |
| [L] Gesamtlänge | 2.6181 in |
| [DCLC] Durchmesser Spannzange große Befestigung | 15.5 mm |
| [DCLC] Durchmesser Spannzange große Befestigung | 0.6102 in |
| [DCLC] Durchmesser Spannzange große Befestigung 2 | 16 mm |
| [DCLC] Durchmesser Spannzange große Befestigung 2 | 6.2992 in |
| [LCLC] Länge der Spannzangenklemme | 8 mm |
| [LCLC] Länge der Spannzangenklemme | 0.315 in |
| [LCLC2] Länge der Spannzangenklemme | 26.5 mm |
| [LCLC2] Länge der Spannzangenklemme | 1.0433 in |
| Gewicht Kilogramm | 0.22 |
| Drehmoment – Newtonmeter | 60 |
Shank: Duo-Lock CouplingLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
