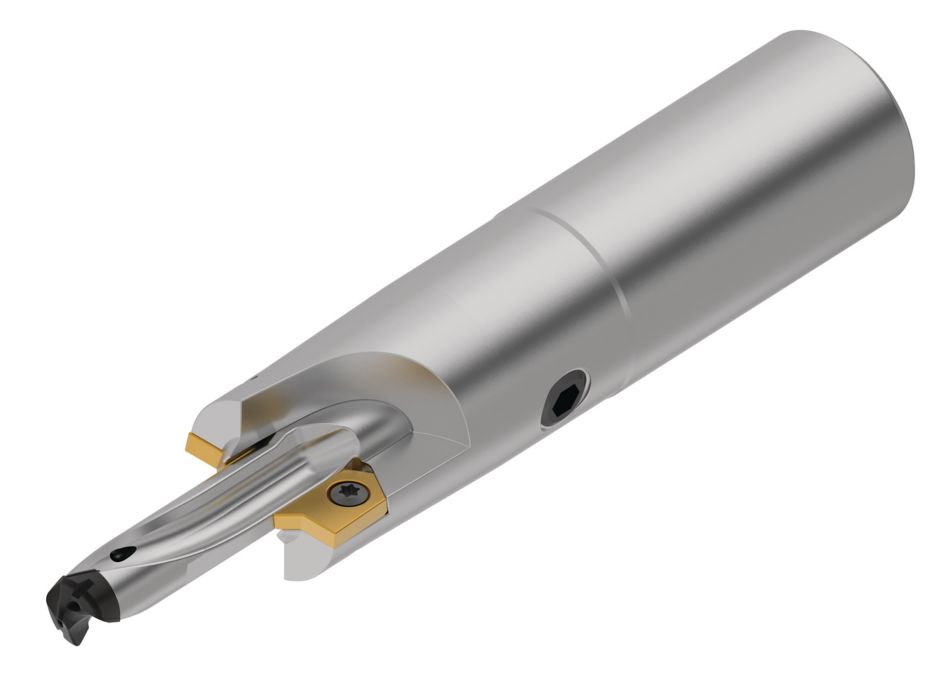

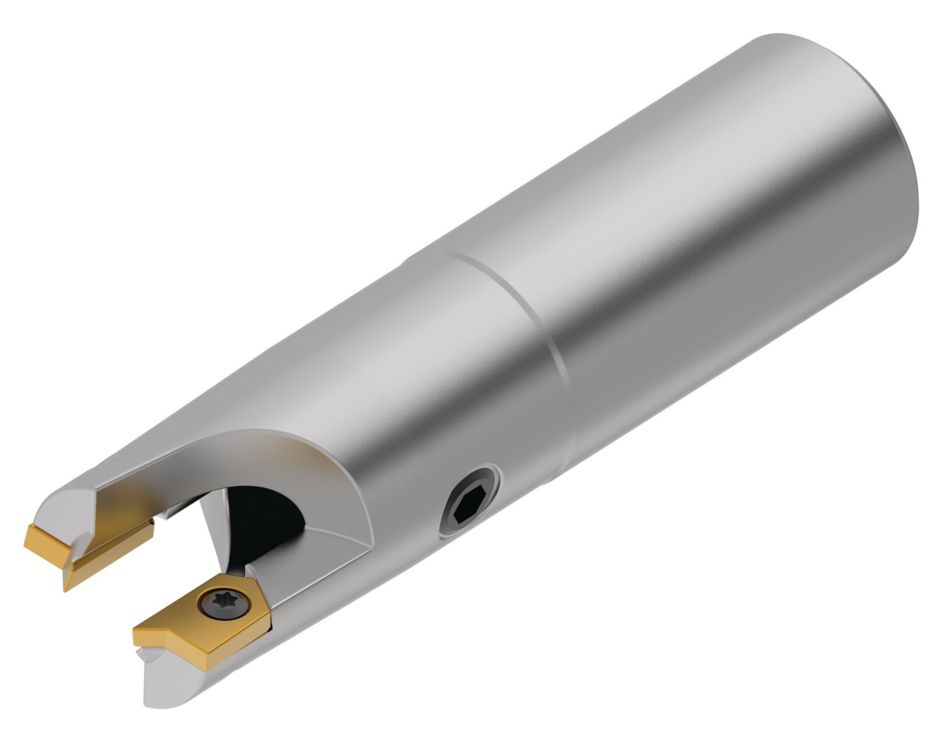

BF Combination Tool • Toolholder • SS Shank • Inch
Combination Tooling • Straight Shank (SS)
Features and benefits
- For combined drilling and countersinking applications.
- Applicable for solid carbide drills and KenTIP FS modular drills.
Uses and application
Shank - Cylindrical Plain
100084057
100081104
Drilling - Through Coolant
Drilling: Stacked Plates
Workpiece Materials
P
Steel
M
Stainless Steel
K
Cast Iron
N
Non-Ferrous
S
High-Temp Alloys
H
Hardened Materials
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Workpiece Material
Workpiece Material
-
P Steel (15)
-
P0Low-Carbon Steels, Long Chipping C < .25%; <125 HB; <530 N/mm^2 UTS(15)
-
P1Low-Carbon Steels, Short Chipping C < .25%; <125 HB; <530 N/mm^2 UTS(15)
-
P2Medium and High Carbon Steels C < .25%; <220 HB; <25 HRC; >530 N/mm^2 UTS(15)
-
P3Alloy Steels & Tool Steels C > .25%; <330 HB; <35 HRC; 600-850 N/mm^2 UTS(15)
-
P4Alloy Steels & Tool Steels C > .25%; 350-420 HB; 35-43 HRC; 850-1400 N/mm^2 UTS(15)
-
P5Ferritic, Martensitic, and PH Stainless Steels <330 HB; <35 HRC; 600-900 N/mm^2 UTS(15)
-
P6High Strength Ferritic, Martensitic, and PH Stainless Steels 350-450 HB; 35-43 HRC; 900-2400 N/mm^2 UTS(15)
-
-
M Stainless Steel (15)
-
M1Austenitic Stainless Steel 130-200 HB; <600 N/mm^2 UTS(15)
-
M2High Strength Austenitic Stainless and Cast Stainless Steels 150-230 HB; <25 HRC; >600 N/mm^2 UTS(15)
-
M3Duplex Stainless Steel 135-275 HB; <30 HRC; 500-1200 N/mm^2 UTS(15)
-
-
K Cast Iron (15)
-
K1Gray Cast Iron 120-290 HB; <32 HRC; 125-500 N/mm^2 UTS(15)
-
K2Low and Medium Strength CGI and Ductile Irons 130-260 HB; <28 HRC; <600 N/mm^2 UTS(15)
-
K3High Strength Ductile and Austempered Ductile Iron 180-350 HB; <43 HRC; >600 N/mm^2 UTS(15)
-
-
N Non-Ferrous Materials (15)
-
N1Wrought Aluminum(15)
-
N2Low-Silicon Aluminum Alloys and Magnesium Alloys Si <12.2%(15)
-
N3High-Silicon Aluminum Alloys Si >12.2%(15)
-
N4Copper, Brass, Zinc-based on machinability index range of 70-100(15)
-
N5Nylon, Plastics, Rubbers, Phenolics, Resins, Fiberglass(15)
-
N6Carbon, Graphite Composites, CFRP(15)
-
N7MMC's(15)
-
-
S High-Temp Alloys (15)
-
S1Iron-Based, Heat-Resistant Alloys 160-260 HB; 25-48 HRC; 500-1200 N/mm^2 UTS(15)
-
S2Cobalt-Based, Heat-Resistant Alloys 250-450 HB; 25-48 HRC; 1000-1450 N/mm^2 UTS(15)
-
S3Nickel-Based, Heat Resistant Alloys 160-450 HB; <48 HRC; 600-1700 N/mm^2 UTS(15)
-
S4Titanium and Titanium Alloys 300-400 HB; 33-43 HRC; 900-1600 N/mm^2 UTS(15)
-
-
H Hardened Materials (15)
-
H1Hardened Materials 44-48 HRC(15)
-
H2Hardened Materials 48-55 HRC(15)
-
H3Hardened Materials 56-60 HRC(15)
-
H4Hardened Materials >60 HRC(15)
-
Applications
Applications
-
Countersinking (15)
-
Drilling (15)
-
Inclined Exit Drilling (15)
-
Stacked Plates Drilling (15)
Cutting Diameter
Cutting Diameter
-
0.125 in (1)
-
0.182 in (1)
-
0.213 in (1)
-
0.25 in (1)
-
0.281 in (1)
-
0.328 in (1)
-
0.359 in (1)
-
0.408 in (1)
-
0.437 in (1)
-
0.484 in (1)
-
0.516 in (1)
-
0.564 in (1)
-
0.625 in (1)
-
0.656 in (1)
-
0.689 in (1)
to
Cutting Diameter
Cutting Diameter
-
3.176 mm (1)
-
4.625 mm (1)
-
5.4 mm (1)
-
6.351 mm (1)
-
7.15 mm (1)
-
8.326 mm (1)
-
9.125 mm (1)
-
10.326 mm (1)
-
11.101 mm (1)
-
12.3 mm (1)
-
13.101 mm (1)
-
14.3 mm (1)
-
15.875 mm (1)
-
16.675 mm (1)
-
17.475 mm (1)
to
Number of Flutes
Number of Flutes
-
1 (6)
-
2 (9)
Cutting Edges Per Insert
Cutting Edges Per Insert
-
0.0 (11)
-
1.0 (15)
to
Application
Grade Of Cutting Tool
Grade Of Cutting Tool
-
CD3 (15)
-
CS5 (15)
-
KC7315 (15)
-
KC7320 (3)
-
KC7410 (11)
-
KCP15 (11)
-
KCPM45 (11)
-
KM1 (15)
-
KMF (15)
-
P30 (15)
Countersunk Angle
Countersunk Angle
-
30.0 (15)
-
41.0 (15)
-
45.0 (15)
-
50.0 (6)
to
Front-End
Insert Shape
Insert Shape
-
COUNTERBORE/COUNTERSINK MISC (15)
-
KENTIP DRILL (11)
Back-End
Back-End Diameter
Back-End Diameter
-
19.05 mm (5)
-
25.401 mm (5)
-
31.75 mm (5)
to
Back-End Diameter
Back-End Diameter
-
0.75 in (5)
-
1.0 in (5)
-
1.25 in (5)
to
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 10
of 15 results
Metric
Inch
Show
Metric
Inch
| SAP Material Number | ISO Catalog Number | ANSI Catalog Number | [D4] Mount Bore Diameter | [D4] Mount Bore Diameter | [D22] Cut Diameter 2 | [D22] Cut Diameter 2 | [D1] Drill Diameter M | [D1] Drill Diameter M | [D1MAX] Drill Diameter Maximum | [D1MAX] Drill Diameter Maximum | [D33] Cut Diameter 3 | [D33] Cut Diameter 3 | [L] Overall Length | [L] Overall Length | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1246707 | KBFI10 | KBFI10 | 10.0000 | .3937 | 14.7570 | .5810 | 9.1290 | .3594 | 9.9210 | .3906 | 27.9150 | 1.099 | 117.4000 | 4.622 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$391.88
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246708 | KBFI11 | KBFI11 | 11.0000 | .4331 | 15.7480 | .6200 | 10.3200 | .4063 | 10.9220 | .4300 | 28.9050 | 1.138 | 117.4000 | 4.622 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$392.64
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246710 | KBFI12 | KBFI12 | 12.0000 | .4724 | 16.7640 | .6600 | 11.1120 | .4375 | 11.9080 | .4688 | 29.9000 | 1.177 | 127.4000 | 5.015 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$394.40
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246714 | KBFI13 | KBFI13 | 13.0000 | .5118 | 16.9930 | .6990 | 12.3040 | .4844 | 12.9540 | .5100 | 31.0130 | 1.221 | 127.4000 | 5.015 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$395.24
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1770928 | KBFI14 | KBFI14 | 14.0000 | .5512 | 18.2880 | .7200 | 13.0960 | .5156 | 13.9700 | .5500 | 31.4960 | 1.240 | 127.1000 | 5.003 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$413.75
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246716 | KBFI15 | KBFI15 | 15.0000 | .5906 | 19.2790 | .7590 | 14.2880 | .5625 | 14.9860 | .5900 | 32.5120 | 1.280 | 127.1000 | 5.003 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$434.10
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246718 | KBFI16 | KBFI16 | 16.0000 | .6299 | 20.2950 | .7990 | 15.8750 | .6250 | 16.0000 | .6300 | 33.5030 | 1.319 | 130.6000 | 5.141 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$437.38
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1770929 | KBFI17 | KBFI17 | 17.0000 | .6693 | 21.3110 | .8390 | 16.6670 | .6562 | 17.0180 | .6700 | 34.4930 | 1.358 | 127.1000 | 5.003 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$437.81
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246720 | KBFI18 | KBFI18 | 18.0000 | .7087 | 22.3520 | .8800 | 17.4630 | .6875 | 17.7800 | .7000 | 35.5090 | 1.398 | 127.1000 | 5.003 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$438.83
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246688 | KBFI4 | KBFI4 | 4.0000 | .1575 | 9.1440 | .3600 | 3.1750 | .1250 | 3.9700 | .1563 | 14.8590 | .5850 | 87.5000 | 3.444 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$310.85
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246691 | KBFI5B | KBFI5B | 5.0000 | .1969 | 10.1600 | .4000 | 4.6230 | .1820 | 4.7630 | .1875 | 15.8500 | .6240 | 87.5000 | 3.444 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$312.66
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246696 | KBFI6B | KBFI6B | 6.0000 | .2362 | 11.1760 | .4400 | 5.4100 | .2130 | 5.8420 | .2300 | 16.8660 | .6640 | 87.5000 | 3.444 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$312.66
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246700 | KBFI7 | KBFI7 | 7.0000 | .2756 | 11.6840 | .4600 | 6.3500 | .2500 | 6.7460 | .2656 | 17.3740 | .6840 | 97.3000 | 3.830 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$313.04
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246703 | KBFI8 | KBFI8 | 8.0000 | .3150 | 12.7000 | .5000 | 7.1450 | .2813 | 7.9380 | .3125 | 18.3900 | .7240 | 97.3000 | 3.830 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$313.04
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1246704 | KBFI9 | KBFI9 | 9.0000 | .3543 | 13.7160 | .5400 | 8.3340 | .3281 | 8.7330 | .3438 | 19.4060 | .7640 | 109.5000 | 4.311 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$316.73
/each
Your price:
