| Número de material | 2384509 |
| ID do catálogo ISO | STN1114UNI |
| ID do catálogo ANSI | STN1114UNI |
| Grade | KC635M |
| TPI | 14 |
| [D] Insert IC Size | 6.35 mm |
| [D] Insert IC Size | 0.25 in |
| [LI] Insert Length | 10.922 mm |
| [LI] Insert Length | 0.43 in |
| [W] Cutting Width | 9.144 mm |
| [W] Cutting Width | 0.36 in |
| Number of Teeth | 5 |
Classes
KC635M
Classe de metal duro com revestimento TiAlN. A KC635M é uma classe de alta performance para velocidades maiores e é a primeira escolha para aços inoxidáveis. A classe KC635M é caracterizada por alta dureza e resistência a desgaste. Essa classe é adequada para corte de materiais duros (até 65HRC).
Criar solução para calcular avanços e velocidade
Após criar uma solução basta escolher o ícone Avanços & Velocidades e o nosso sistema irá fornecer recomendações. Pode personalizar as informações adicionando a sua máquina e especificações ou fazer ajustes utilizando os controlos deslizantes.
 |  |

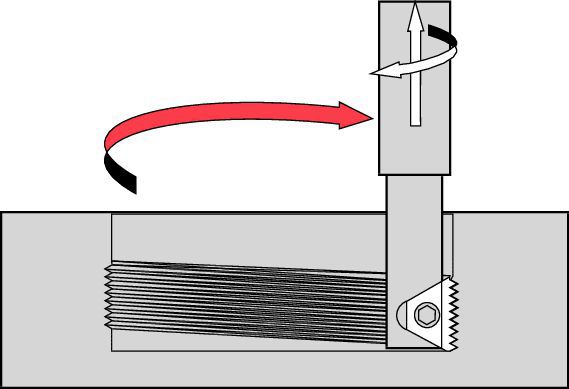

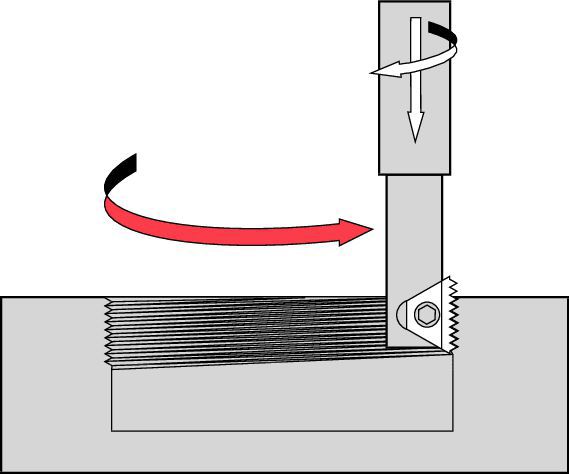

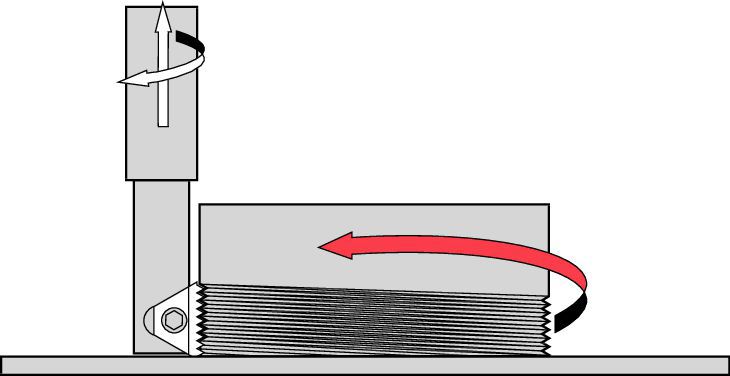

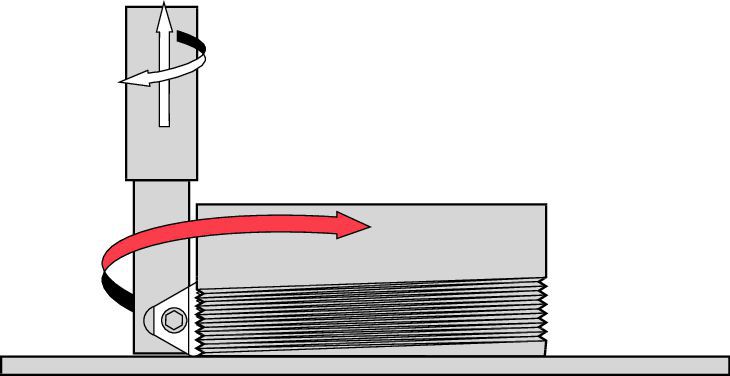

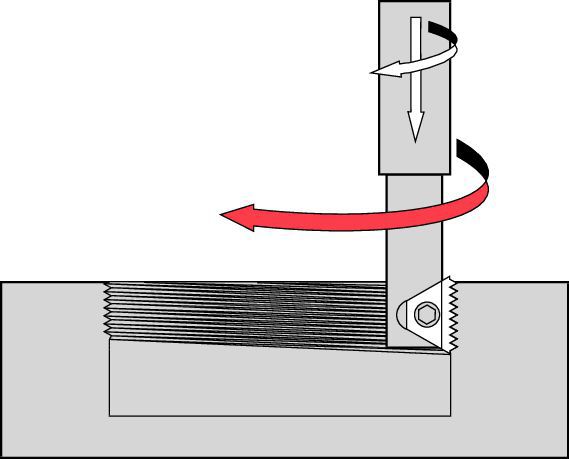

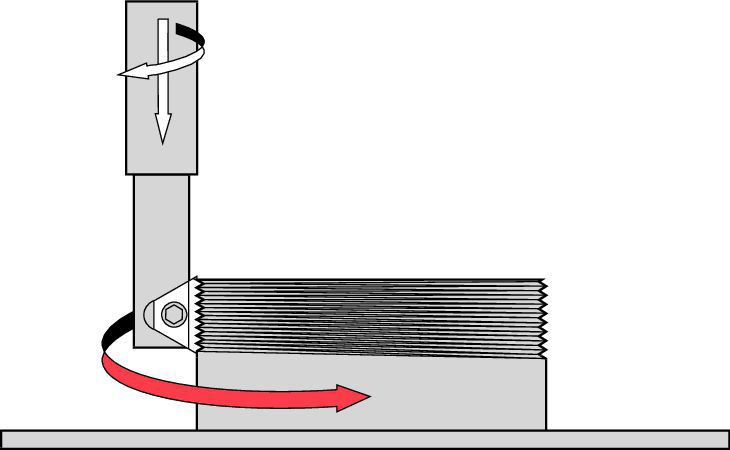

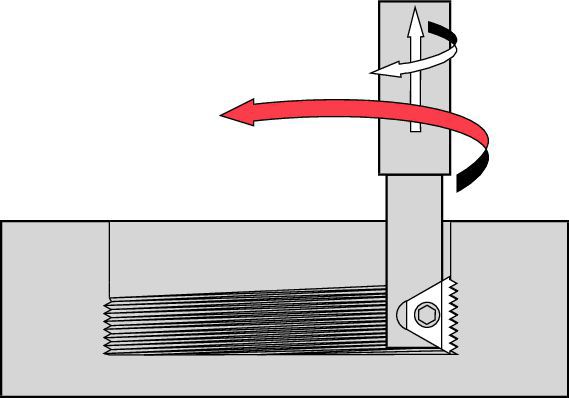

| rosca direita... fresamento discordante | rosca esquerda... fresamento discordante |
 |  |
| rosca direita... fresamento concordante | rosca esquerda... fresamento concordante |
 |  |
| rosca direita... fresamento discordante | rosca esquerda... fresamento discordante |
 |  |
| rosca direita... fresamento concordante | rosca esquerda... fresamento concordante |
| Cabeçote | FPP (fios por polegada) | 48 | 32 | 24 | 20 | 16 | 12 | 10 | 8 | 7 | 6 | 5,5 | 5 | 4,5 | 4,5 | 4 | 4 |
| passo mm | 0,5 | 0,75 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | – | 6,0 | – | |
| diâmetro da fresa (D1) (mm) | diâmetro mínimo de furo (D) (mm) | ||||||||||||||||
| K035TM1RW050-STN10 | 8,89 | 9.50 | 10,01 | 10,69 | 11,40 | ||||||||||||
| K045TM1RW050-STN11N | 11,43 | 11,99 | 12.50 | 13,21 | 13,89 | 14.50 | |||||||||||
| K049TM1RW037LT11S | 12,45 | 13.00 | 13,49 | 14,20 | 14,91 | 15,49 | |||||||||||
| K061TM1RW062-STN16T | 15,49 | 16.00 | 16,51 | 16,94 | 17,91 | 18,49 | 19,51 | ||||||||||
| K067TM2RW075-STN11D | 17,02 | 17,60 | 18,21 | 19.00 | 19,61 | 19,99 | 21,01 | ||||||||||
| K075TM1RW075-STN16T | 19,05 | 19,71 | 20,40 | 21,01 | 21,59 | 22.00 | 23,01 | ||||||||||
| K079TM1RW075-STN16N | 20,07 | 20,70 | 21,41 | 22.00 | 22,61 | 23,01 | 24.00 | ||||||||||
| K087TM1RW100-STN16L | 22,10 | 22,68 | 23,39 | 24.00 | 24,61 | 24,99 | 26,01 | ||||||||||
| K102TM2RW100-STN16D | 25,91 | 26,70 | 27,41 | 27,99 | 28,70 | 29,31 | 30,30 | ||||||||||
| K118TM1RW100-STN27N | 29,97 | 30,71 | 31,39 | 32.00 | 32,79 | 33,50 | 34,59 | 36,60 | 38,99 | 42,01 | 45,01 | 48,01 | |||||
| K146TM1RW125-STN27N | 37,08 | 38,00 | 38,61 | 39,50 | 40,41 | 41,00 | 42,01 | 43,99 | 46,48 | 49,00 | 51,99 | 55,50 | |||||
| K165TM2RW125-STN27D | 41,91 | 43,21 | 43,79 | 45,01 | 46,00 | 46,51 | 47,40 | 49,00 | 51,99 | 54,51 | 57,61 | 60,99 | |||||
| – | 1.38 (UN) | – | – | – | – | – | – | – | – | – | 50,01 | – | 46,81 | – | 44,60 | – | 56,59 |
| – | 1.38 (ISO) | – | – | – | – | – | – | – | – | – | 50,01 | 53,39 | 42,49 | 50,01 | – | 57,51 | – |
| – | 1.38 (BSW) | – | – | – | – | – | – | – | – | – | 49,81 | – | 46,51 | – | 47,40 | – | – |
| Cabeçote | FPP (fios por polegada) | 48 | 32 | 24 | 20 | 16 | 12 | 10 | 8 | 7 | 6 | 5,5 | 5 | 4,5 | 4,5 | 4 | 4 |
| passo mm | 0,5 | 0,75 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | – | 6,0 | – | |
| diâmetro da fresa (D1) (mm) | diâmetro mínimo de furo (D) (mm) | ||||||||||||||||
| K035TM1RW050-STN10 | 8,89 | 9,50 | 10,01 | 10,69 | 11,40 | ||||||||||||
| K045TM1RW050-STN11N | 11,43 | 11,99 | 12,50 | 13,21 | 13,89 | 14,50 | |||||||||||
| K049TM1RW037LT11S | 12,45 | 13,00 | 13,49 | 14,20 | 14,91 | 15,49 | |||||||||||
| K061TM1RW062-STN16T | 15,49 | 16,00 | 16,51 | 16,94 | 17,91 | 18,49 | 19,51 | ||||||||||
| K067TM2RW075-STN11D | 17,02 | 17,60 | 18,21 | 19,00 | 19,61 | 19,99 | 21,01 | ||||||||||
| K075TM1RW075-STN16T | 19,05 | 19,71 | 20,40 | 21,01 | 21,59 | 22,00 | 23,01 | ||||||||||
| K079TM1RW075-STN16N | 20,07 | 20,70 | 21,41 | 22,00 | 22,61 | 23,01 | 24,00 | ||||||||||
| K087TM1RW100-STN16L | 22,10 | 22,68 | 23,39 | 24,00 | 24,61 | 24,99 | 26,01 | ||||||||||
| K102TM2RW100-STN16D | 25,91 | 26,70 | 27,41 | 27,99 | 28,70 | 29,31 | 30,30 | ||||||||||
| K118TM1RW100-STN27N | 29,97 | 30,71 | 31,39 | 32,00 | 32,79 | 33,50 | 34,59 | 36,60 | 38,99 | 42,01 | 45,01 | 48,01 | |||||
| K146TM1RW125-STN27N | 37,08 | 38,00 | 38,61 | 39,50 | 40,41 | 41,00 | 42,01 | 43,99 | 46,48 | 49,00 | 51,99 | 55,50 | |||||
| K165TM2RW125-STN27D | 41,91 | 43,21 | 43,79 | 45,01 | 46,00 | 46,51 | 47,40 | 49,00 | 51,99 | 54,51 | 57,61 | 60,99 | |||||
| – | 35,05 (UN) | – | – | – | – | – | – | – | – | – | 50,01 | – | 46,81 | – | 44,60 | – | 56,59 |
| – | 35,05 (ISO) | – | – | – | – | – | – | – | – | – | 50,01 | 53,39 | 42,49 | 50,01 | – | 57,51 | – |
| – | 35,05 (BSW) | – | – | – | – | – | – | – | – | – | 49,81 | – | 46,51 | – | 47,40 | – | – |
| material da peça | Velocidade de corte | taxa de avanço por rotação (mm) |
| KC635M | ||
| aços ao carbono 187 HB | 90–210 | 0,10–0,20 |
| aços ao carbono 187–220 HB | 90–150 | 0,10–0,15 |
| aço de liga 200–250 HB | 60–130 | 0,10–0,15 |
| aço de liga 250–325 HB | 50–90 | 0,10–0,15 |
| aço inoxidável, austenítico 210 HB | 90–140 | 0,10–0,15 |
| aço inoxidável, martensítico 321 HB | 80–110 | 0,05–0,15 |
| aço inoxidável, ferrítico 245 HB | 110–170 | 0,05–0,10 |
| aço fundido 140 HB | 110–170 | 0,05–0,15 |
| aço fundido 220 | 70–130 | 0,05–0,10 |
| ligas de titânio | 60–120 | 0,03–0,08 |
| alta temperatura (à base de níquel e ferro). | 20–45 | 0,03–0,05 |
| alta temperatura (à base de cobalto) | 15–30 | 0,03–0,05 |
| ferro fundido | 80–110 | 0,05–0,15 |
| ferro maleável | 80–120 | 0,03–0,08 |
| material da peça | Velocidade de corte | taxa de avanço por rotação (mm) |
| KC635M | ||
| aços ao carbono 187 HB | 90–210 | 0,10–0,20 |
| aços ao carbono 187–220 HB | 90–150 | 0,10–0,15 |
| aço de liga 200–250 HB | 60–130 | 0,10–0,15 |
| aço de liga 250–325 HB | 50–90 | 0,10–0,15 |
| aço inoxidável, austenítico 210 HB | 90–140 | 0,10–0,15 |
| aço inoxidável, martensítico 321 HB | 80–110 | 0,05–0,15 |
| aço inoxidável, ferrítico 245 HB | 110–170 | 0,05–0,10 |
| aço fundido 140 HB | 110–170 | 0,05–0,15 |
| aço fundido 220 | 70–130 | 0,05–0,10 |
| ligas de titânio | 60–120 | 0,03–0,08 |
| alta temperatura (à base de níquel e ferro). | 20–45 | 0,03–0,05 |
| alta temperatura (com base de cobalto) | 15–30 | 0,03–0,05 |
| ferro fundido | 80–110 | 0,05–0,15 |
| ferro maleável | 80–120 | 0,03–0,08 |

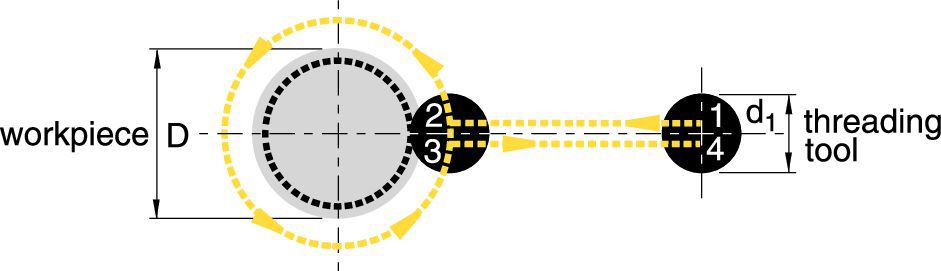

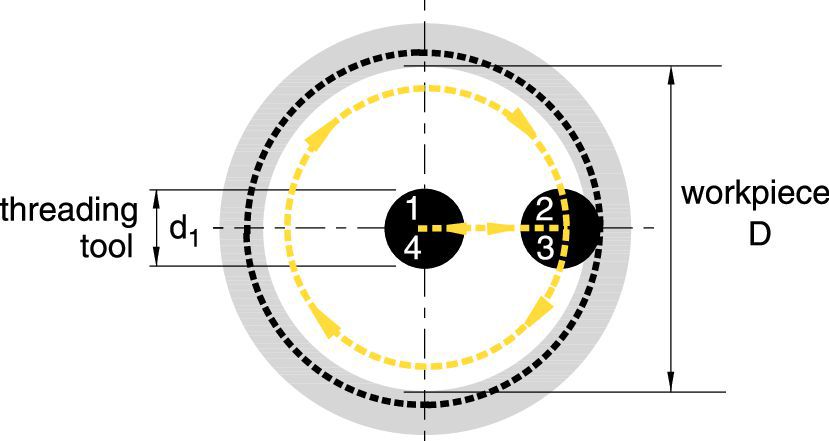

| 1–2: | entrada radial |
| 2–3: | movimento helicoidal durante uma órbita completa (360°) |
| 3–4: | saída radial |

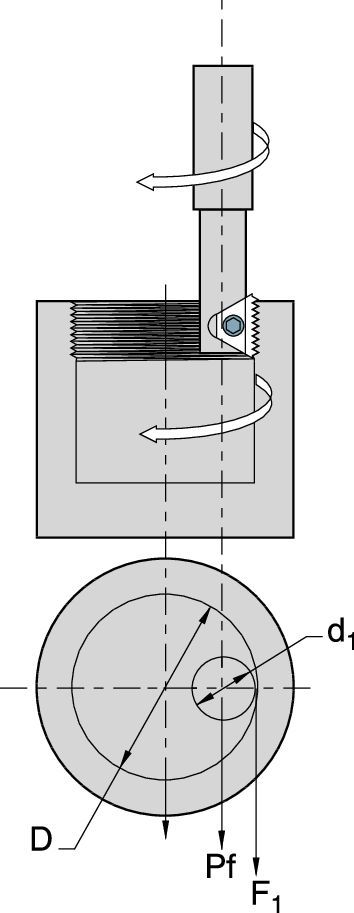

| P1 = F1 + | (F1 x d1) |  |  |
| D | rosca externa | rosca interna | |
| P1 = taxa de avanço do programa (mm/min.) D = diâmetro maior (rosca externa) D = diâmetro menor (rosca interna) d1 = diâmetro de corte, sobre o inserto | ferramenta e peça | ||
| F1 = fz x Z x n | RPM = | 12 x SFM | |
| π x d 1 | |||
| F1 =taxa de avanço da ferramenta na aresta de corte (pol./min.) fz=polegada por dente (taxa de avanço) Z=número de insertos efetivos na fresa n=velocidade rotacional (eixo RPM) | SFM=velocidade de corte, pés quadrados por minuto d1 =diâmetro da fresa, sobre o inserto n=3.1416 | ||
 |  |
| rosca interna | rosca externa |
| pitch (TPI) | 24 | 20 | 16 | 12 |
| pitch mm | 1,0 | 1,25 | 1,5 | 2,0 |
| cutter dia. d1 | minimum bore diameter D | |||
| .67 | .748 | .772 | .787 | .827 |
| .75 | .827 | .850 | .866 | .906 |
| .79 | .866 | .890 | .906 | .945 |
| inserto IC | a (mm) | passo (TPI) | rosca interna | b | número de dentes | Classe | rosca externa | b | número de dentes | Classe | tipo de fresa | ||
| código do produto | KC610M | KC620M | código do produto | KC610M | KC620M | ||||||||
| 32 | STN16 32UN-I | 14,99 | 19 | STN16 32UN-E | 14,99 | 19 | |||||||
| 28 | STN16 28UN-I | 14,48 | 16 | STN16 28UN-E | 14,48 | 16 | |||||||
| 27 | STN16 27UN-I | 14,22 | 15 | STN16 27UN-E | 14,22 | 15 | |||||||
| 24 | STN16 24UN-I | 13,97 | 14 | STN16 24UN-E | 14,73 | 14 | |||||||
| 9,53 | 16 | 20 | STN16 20UN-I | 13,97 | 11 | STN16 20UN-E | 13,97 | 11 | STN16 | ||||
| 18 | STN16 18UN-I | 14,22 | 10 | STN16 18UN-E | 14,22 | 10 | |||||||
| 16 | STN16 16UN-I | 14,22 | 9 | STN16 16UN-E | 14,22 | 9 | |||||||
| 14 | STN16 14UN-I | 14,48 | 8 | STN16 14UN-E | 14,48 | 8 | |||||||
| 13. | STN16 13UN-I | 13,72 | 7 | STN16 13UN-E | 13,72 | 7 | |||||||
| 12 | STN16 12UN-I | 14,73 | 7 | STN16 12UN-E | 14,73 | 7 | |||||||
| passo (TPI) | 24 | 20 | 16 | 12 |
| passo mm | 1,0 | 1,25 | 1,5 | 2,0 |
| diâmetro da fresa d1 | diâmetro mínimo de furo D | |||
| 17,02 | 19,00 | 19,61 | 19,99 | 21,01 |
| 19,05 | 21,01 | 21,59 | 22,00 | 23,01 |
| 20,07 | 22,00 | 22,61 | 23,01 | 24,00 |
| inserto IC | a inch (mm) | pitch (TPI) | rosca interna | b | número de dentes | Classe | external thread | b | número de dentes | Classe | tipo de fresa | ||
| código do produto | KC610M | KC620M | código do produto | KC610M | KC620M | ||||||||
| 32 | STN16 32UN-I | .59 | 19 | STN16 32UN-E | .59 | 19 | |||||||
| 28 | STN16 28UN-I | .57 | 16 | STN16 28UN-E | .57 | 16 | |||||||
| 27 | STN16 27UN-I | .56 | 15 | STN16 27UN-E | .56 | 15 | |||||||
| 24 | STN16 24UN-I | .55 | 14 | STN16 24UN-E | .58 | 14 | |||||||
| 3/8 | .63 (16) | 20 | STN16 20UN-I | .55 | 11 | STN16 20UN-E | .55 | 11 | STN16 | ||||
| 18 | STN16 18UN-I | .56 | 10 | STN16 18UN-E | .56 | 10 | |||||||
| 16 | STN16 16UN-I | .56 | 9 | STN16 16UN-E | .56 | 9 | |||||||
| 14 | STN16 14UN-I | .57 | 8 | STN16 14UN-E | .57 | 8 | |||||||
| 13 | STN16 13UN-I | .54 | 7 | STN16 13UN-E | .54 | 7 | |||||||
| 12 | STN16 12UN-I | .58 | 7 | STN16 12UN-E | .58 | 7 | |||||||
| Calculate the feed rates: | |||||
| First, find the RPM. | |||||
| RPM = | 12 x SFM | = | 12 x 500 | = | 2418 RPM |
| π x d1 | 3.14 x .79 | ||||
| Next, calculate the feed rate at the insert cutting edge (F1): | |||||
| (using the chosen feed per tooth of .004.) | |||||
| F1 = | IPT x nt x RPM | = | .004 X 1 X 2418 | = | 9.67 in/min |
| Finally, calculate the feed rate at the cutter centerline (F2): | |||||
| F2 = | F1 x (D - d1) | = | 9.67 x (1.182 - .79) | = | 3.207 in/min |
| D | 1.182 | ||||
| Select the thread milling method. | |||||
| Climb milling (preferred) see page . | |||||

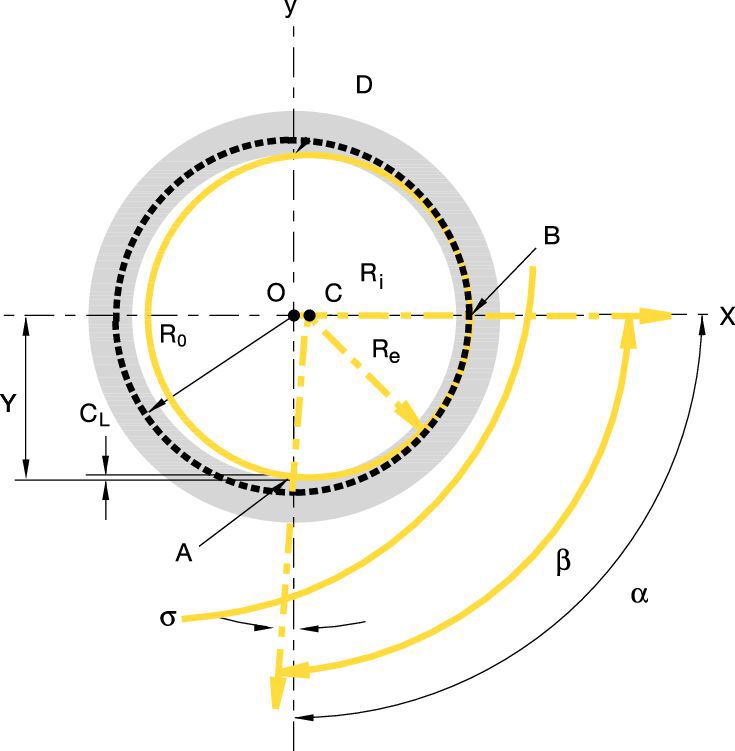

| Calculate the radius of the tangential arc Re: | |||||
| Re = | (Ri - CL)2 + R02 | = | (.591 - .02)2 + .6252 | ||
| 2Ro | 2 x .625 | ||||
| Re = | .573333 in. | ||||
| Calculate the angle (β): | |||||
| β = | 90° + arc sin | Ro - Re | |||
| Re | |||||
| β = | 90° + arc sin | .625 - .573333 | |||
| .57333 | |||||
| β = | 90° + 5.17° | = | 95.17° | = | 95° 10' |
| Calculate the movement along the Z-axis during the entry approach from point “A” to point “B” (Zα). | |||||
| Zα= P (pol.) x | α° | = | .0625 | = | .0156 in, because α = 90° |
| 360° | 4 | ||||
| Calculate the “X” and “Y” values at the start of the entry approach. | |||||
| X = 0Y = -Ri + CL = -.591 + .02 = - .571 pol. | |||||

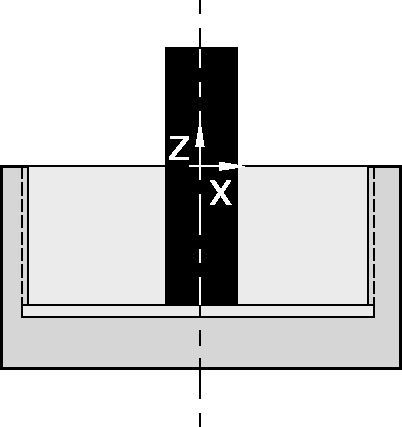

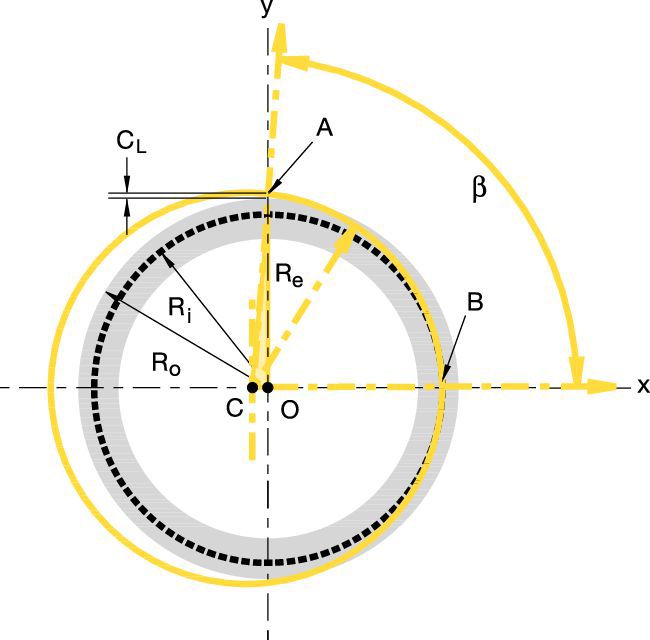

| Define Z-axis location at the start of the entry approach. (NOTE: L = length of thread) | |||||
| Z = - (L + Zα) = - (.50 + .0156) = - .5156 pol. | |||||
| Define the starting point. | |||||
| Xa = 0 | |||||
| Ya = 0 | |||||
| Calcular as taxas de avanço: | |||||
| Primeiro, encontre o RPM. | |||||
| RPM = | 1000 x Vc | = | 1000 x 150 | = | 2387 RPM |
| π x d1 | π x 20 | ||||
| Em seguida, calcule a taxa de avanço na aresta de corte do inserto (F1): | |||||
| (usando o avanço por dente de 0,1mm escolhida.) | |||||
| F1 = | Fz x Z x N | = | 0,1 X 1 X 2387 | = | 238,7 mm/min. |
| Finalmente, calcule a taxa de avanço na linha de centralização da fresa (F2): | |||||
| F2 = | F1 x (D - d1) | = | 238,7 x (30 | = | 79,57 mm/min. |
| D | 30 | ||||
| Selecione o método de fresamento de rosca. | |||||
| Fresamento concordante (preferido) veja página W48. | |||||
| Calcule o raio do arco tangente Re: | |||||
| Re = | (Ri - CL)2 + RO2 | = | (15 | ||
| 2 x RO | 2 x 15,875 | ||||
| Re = | 14,55mm | ||||
| Calcule o ângulo (β): | |||||
| β = | 90° + arc sin | Ro - Re | |||
| Re | |||||
| β = | 90° + arc sin | 15,875 - 14,55 | |||
| 14,55 | |||||
| β = | 90° + 5.17° | = | 95,2° | = | 95° 12' |
| Calcule o movimento ao longo do eixo Z durante a aproximação de entrada do ponto "A" ao ponto "B"(Zα). | |||||
| Zα= P (mm) x | α° | = | 1,578 | = | 0,394mm, pois α = 90° |
| 360° | 4 | ||||
| Calcule os valores "X" e "Y" no início da abordagem de entrada. | |||||
| X = 0Y = Ri + CL = 15 + 0,5 = 15,5mm | |||||
| Defina a localização do eixo Z no início da abordagem de entrada. (NOTA: L= comprimento da rosca) | |||||
| Z = (L + Zα) = 12,7 + 0,3945 = 13,0945mm | |||||
| Defina o ponto de início. | |||||
| Xa = 0 | |||||
| Ya = 0 | |||||
| Programa CNC (Fanuc 11M) | |||
| % | |||
| N10G90G00G57X0.000Y0.000 | |||
| N20G43H10Z0.M3S2417 | |||
| N30G91G00X0.Y0.Z–0.5156 | |||
| N40G41D60X0.000Y–0.5710Z0. | |||
| N50G03X0.6250Y0.5710Z0.0156R0.5733F3.206 | |||
| N60G03X0.Y0.Z0.0625I–0.625J0. | |||
| N70G03X–0.625Y0.5710Z0.0156R0.5733 | |||
| N80G00G40X0.Y–0.5710Z0. | |||
| N90G49G57G00Z8.0M5 | |||
| N100M30 | |||
| % | |||
| Ri = | D | RO = | DO |
| 2 | 2 | ||
| D = diâmetro menor | DO = diâmetro nominal | ||
| α 90° | |||
 | |||
 | |||
| Apêndice A | |
| Derivação de fórmulas para fresamento de rosca interna | |

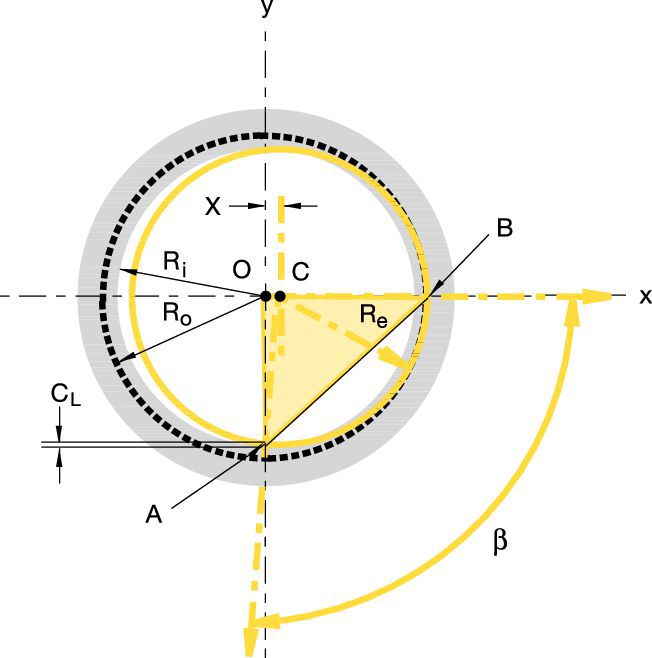

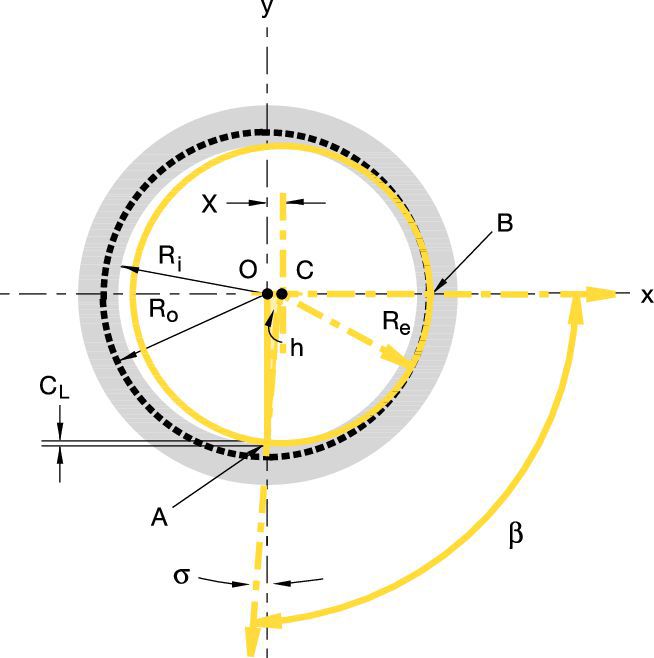

| Re, β, e X podem ser encontradas por uma análise geométrica da trajetória de entrada. | |
| Esta trajetória de entrada é definida pela ferramenta que se desloca ao longo de um percurso circular, com um raio de Re em torno do ponto C. | |
| R e = | (R i - C L) 2 + R o2 |
| 2R o | |
| O triângulo OAC nos permite simplesmente resolver para Re. | |
| OA = Ri – CL CA = Re OC = Ro – Re | |
| Lei de Pitágoras afirma: OA2 + OC2 = AC2 | |
| Substituindo valores reais, temos: | |
| (R i - C L) 2 + (R o - R e) 2 = R e2 | |
| Simplificando, temos: | |
| R e = | (R i - C L) 2 + R o2 |
| 2R 0 | |
 | |
| Encontre o ângulo β. | |||
| β pode ser facilmente encontrado usando o mesmo triângulo: | |||
| sin β = | AO | = | (Ro + CL) |
| AC | Re | ||
| β = arc sin | ( | Ro + CL | ) |
| Re | |||
 | |||
| Apêndice B | |

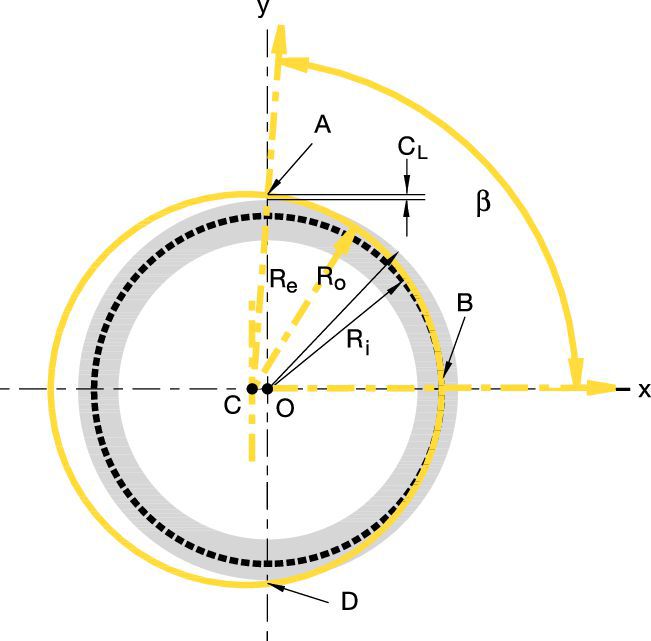

| Derivação de fórmulas para fresamento de rosca externa | |
| Re, β, e X podem ser encontradas por uma análise geométrica da trajetória de entrada. | |
| Esta trajetória de entrada é definida pela ferramenta que se desloca ao longo de um percurso circular, com um raio de Re em torno do ponto C. | |
| R e = | (R o - C L) 2 + R i2 |
| 2R i | |
| O triângulo OAC nos permite simplesmente resolver para Re. | |
| OA = Ro – CL CA = Re OC = Re – Ri | |
| Lei de Pitágoras afirma: OA2 + OC2 = AC2 | |
| Substituindo valores reais, temos: | |
| (R o - C L) 2 + (R e - R i) 2 = R e2 | |
| Simplificando, temos: | |
| R e = | (R o - C L) 2 + R i2 |
| 2R i | |
 | |
| Encontre o ângulo β. | ||||
 | ||||
| sin |  | |||
 | = arc sin | ( | Ro - Re | ) |
| Re | ||||
| Portanto, β = 90° + arc sin | ( | Ro - Re | ) | |
| Re | ||||
 | ||||
| problema | causa possível | solução | |
| desgaste excessivo de flanco do inserto |  | • Velocidade de corte muito alta. | • Reduzir a velocidade de corte. |
| • Cavaco muito fino. | • Aumentar a taxa de avanço. | ||
| • Fluido refrigerante insuficiente. | • Aumentar a quantidade ou a pressão de fluído refrigerante. | ||
| cavacos da aresta de corte |  | • Cavaco muito grosso. | • Reduzir a taxa de avanço. • Usar o método do arco tangencial de entrada. • Aumentar a RPM. |
| • Vibração. | • Verificar a rigidez. | ||
| aresta postiça na aresta de corte |  | • Velocidade de corte muito lenta. | • Aumentar a velocidade de corte. |
| • Espessura do cavaco muito pequena. | • Aumentar a taxa de avanço. | ||
| vibração por ressonância ou vibração | • A taxa de avanço é muito alta. | • Reduzir o avanço. | |
| • Perfil é muito profundo (roscas com passos largos). | • Executar dois passos, dividindo a profundidade de corte. • Executar dois passos, cada um cortando só metade do comprimento da rosca. | ||
| • Comprimento da rosca muito longo. | • Executar dois passos, cada um cortando só metade do comprimento da rosca. | ||
| precisão da rosca insuficiente | • Deflexão da ferramenta. | • Reduzir a taxa de avanço. • Executar um corte zero (um ciclo sem incremento). | |
| denominação | denominação | classe de tolerancia |
| UN | ANSI B 1.174 | 2A/2B |
| UNJ | MIL-S-8879A | 3A/3B |
| ISO | R262 (DIN 13) | 6g/6H |
| NPT | USAS B2.1 : 1968 | padrão NPT |
| NPTF | ANSI B 1.20.3-1976 | padrão |
| BSW | B.S. 84 : 1956, DIN 259, ISO 228/1 : 1982 | classe média A |
| BSPT | B.S. 21 : 1985 | padrão BSPT |
| ACME | ANSI B1/5 : 1988 | 3G |
| PG | DIN 40430 | padrão |
| TR | DIN 103 | 7e/7H |
I have read and accepted the Terms & Conditions of use
CAD Drawings Models
Can’t find the file type you’re looking for?
Product data
Código de catálogo ISO
Número do catálogo ANSI
to find similar products.Please select a file to download
Models
. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.
Minimum quantity should be
| SAP Material Number | Código de catálogo ISO | Classe |
|---|
You are about to leave the Solution building process.
Are you sure you want to leave?
