Fresamento de rampa: blank
Abertura de canal: topo reto
Fresamento lateral/fresamento de canto: topo reto
Dimensões da ferramenta: Configuração de canal: 3
Ângulo de hélice: 30°
Estilo de canto: topo retoDownloaded file will be available after import in the {{cadTool}} tool library.
| Número de material | 2220600 |
| ID do catálogo ISO | F3AH0080AWS30 |
| ID do catálogo ANSI | F3AH0080AWS30 |
| Grade | KC635M |
| Adapter Style Machine Side | Straight-Cylindrical |

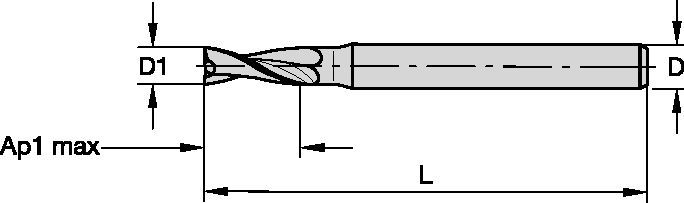

| [D1] Effective Cutting Diameter | 0.8 mm |
| [D1] Effective Cutting Diameter | 0.0315 in |
| [D] Adapter / Shank / Bore Diameter | 3 mm |
| [D] Adapter / Shank / Bore Diameter | 0.1181 in |
| [AP1MAX] 1st Maximum Cutting Depth | 1.5 mm |
| [AP1MAX] 1st Maximum Cutting Depth | 0.059 in |
| [L] Overall Length | 38 mm |
| [L] Overall Length | 1.4961 in |
| [Z] Number of Flutes | 3 |
Fresamento de rampa: blankAbertura de canal: topo retoFresamento lateral/fresamento de canto: topo retoDimensões da ferramenta: Configuração de canal: 3 Ângulo de hélice: 30°Estilo de canto: topo retoClasses
KC635M
Classe de metal duro com revestimento TiAlN. A KC635M é uma classe de alta performance para velocidades maiores e é a primeira escolha para aços inoxidáveis. A classe KC635M é caracterizada por alta dureza e resistência a desgaste. Essa classe é adequada para corte de materiais duros (até 65HRC).
Criar solução para calcular avanços e velocidade
Após criar uma solução basta escolher o ícone Avanços & Velocidades e o nosso sistema irá fornecer recomendações. Pode personalizar as informações adicionando a sua máquina e especificações ou fazer ajustes utilizando os controlos deslizantes.
| Tolerâncias das fresas de topo | |||
| D1 | Tolerância e8 | D | Tolerância h6 + / - |
| ≤3 | -0,014/-0,028 | ≤3 | +0/-0,006 |
| -0,020/-0,038 | +0/-0,008 | ||
| -0,025/-0,047 | +0/-0,009 | ||
| -0,032/-0,059 | +0/-0,011 | ||
| -0,040/-0,073 | +0/-0,013 | ||
| Grupo de material |  |  |  | |||||||||||||||
| Fresamento lateral (A) e canal (B) | KCPM15 | Avanço por faca — as informações de fz são para fresamento lateral (A). Para abertura de canal (B), reduzir fz em 20%. | ||||||||||||||||
| A | B | Velocidade de corte | D1 | |||||||||||||||
| ap | ae | ap | Mín. | Máx. | mm | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | ||
| P | 0 | 1 x D | 0,1 x D | 0,25 x D | 150 | 200 | fz | 0,003 | 0,004 | 0,004 | 0,006 | 0,007 | 0,009 | 0,011 | 0,014 | 0,015 | 0,019 | 0,023 |
| 1 | 1 x D | 0,1 x D | 0,25 x D | 150 | 200 | fz | 0,003 | 0,004 | 0,004 | 0,006 | 0,007 | 0,009 | 0,011 | 0,014 | 0,015 | 0,019 | 0,023 | |
| 2 | 1 x D | 0,1 x D | 0,25 x D | 140 | 190 | fz | 0,003 | 0,004 | 0,004 | 0,006 | 0,007 | 0,009 | 0,011 | 0,014 | 0,015 | 0,019 | 0,023 | |
| 3 | 1 x D | 0,1 x D | 0,25 x D | 120 | 160 | fz | 0,002 | 0,003 | 0,004 | 0,005 | 0,006 | 0,007 | 0,009 | 0,011 | 0,012 | 0,016 | 0,019 | |
| 4 | 1 x D | 0,1 x D | 0,25 x D | 90 | 150 | fz | 0,002 | 0,003 | 0,003 | 0,005 | 0,006 | 0,007 | 0,009 | 0,010 | 0,012 | 0,014 | 0,017 | |
| M | 1 | 1 x D | 0,1 x D | 0,25 x D | 90 | 115 | fz | 0,002 | 0,003 | 0,004 | 0,005 | 0,006 | 0,007 | 0,009 | 0,011 | 0,012 | 0,016 | 0,019 |
| 2 | 1 x D | 0,1 x D | 0,25 x D | 60 | 80 | fz | 0,002 | 0,003 | 0,003 | 0,004 | 0,005 | 0,006 | 0,008 | 0,009 | 0,010 | 0,013 | 0,016 | |
| K | 1 | 1 x D | 0,1 x D | 0,25 x D | 120 | 150 | fz | 0,003 | 0,004 | 0,004 | 0,006 | 0,007 | 0,009 | 0,011 | 0,014 | 0,015 | 0,019 | 0,023 |
| 2 | 1 x D | 0,1 x D | 0,25 x D | 110 | 140 | fz | 0,002 | 0,003 | 0,004 | 0,005 | 0,006 | 0,007 | 0,009 | 0,011 | 0,012 | 0,016 | 0,019 | |
| N | 1 | 1 x D | 0,1 x D | 0,25 x D | 500 | 2000 | fz | 0,004 | 0,006 | 0,007 | 0,009 | 0,011 | 0,013 | 0,017 | 0,020 | 0,022 | 0,028 | 0,033 |
| 2 | 1 x D | 0,1 x D | 0,25 x D | 500 | 1500 | fz | 0,004 | 0,005 | 0,006 | 0,008 | 0,010 | 0,012 | 0,015 | 0,018 | 0,020 | 0,025 | 0,030 | |
| 5 | 1 x D | 0,1 x D | 0,25 x D | 250 | 1000 | fz | 0,004 | 0,005 | 0,006 | 0,008 | 0,010 | 0,012 | 0,015 | 0,018 | 0,020 | 0,025 | 0,030 | |
