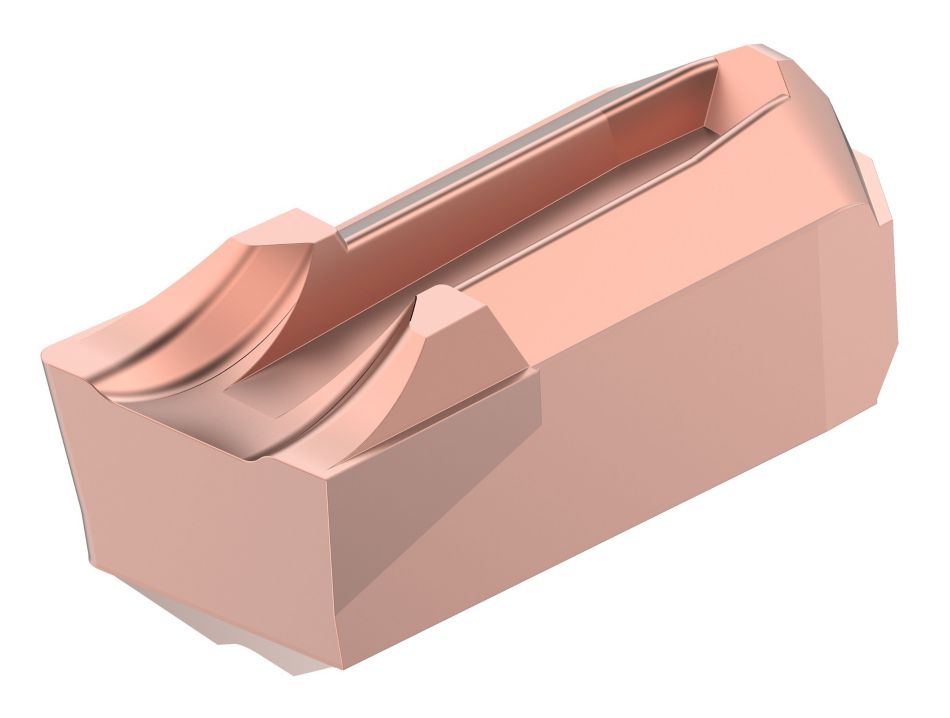

Beyond Evolution • Plaquita de tronzado • Geometría CR • Sistema métrico
Ranurado y tronzado • Plaquita de metal duro
Features and benefits
- Fuerte control de virutas gracias a un filo cóncavo.
- La primera opción en acero cuando se necesita estabilidad adicional.
- Se pueden aplicar las velocidades más agresivas.
Workpiece Materials
P
Acero
M
Acero inoxidable
K
Fundición
N
Materiales no ferrosos
S
Aleaciones de alta temperatura
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Material de la pieza de trabajo
Material de la pieza de trabajo
-
P Acero (17)
-
P0Aceros con bajo contenido de carbono, virutas largas C < 0,25 %; <125 HB; <530 N/mm^2 UTS(17)
-
P1Aceros con bajo contenido de carbono, virutas cortas C < 0,25 %; <125 HB; <530 N/mm^2 UTS(17)
-
P2Aceros al carbono medios y altos C < 0,25 %; <220 HB; <25 HRC; >530 N/mm^2 UTS(17)
-
P3Aceros aleados y aceros para herramientas C > 0,25 %; <330 HB; <35 HRC; entre 600 y 850 N/mm^2 UTS(17)
-
P4Aceros aleados y aceros para herramientas C > 0,25 %; entre 350 y 420 HB; entre 35 y 43 HRC; entre 850 y 1400 N/mm^2 UTS(17)
-
P5Aceros ferríticos, martensíticos e inoxidables PH <330 HB; <35 HRC; entre 600 y 900 N/mm^2 UTS(17)
-
P6Aceros ferríticos, martensíticos e inoxidables PH de alta resistencia Entre 350 y 450 HB; entre 35 y 43 HRC; entre 900 y 2400 N/mm^2 UTS(17)
-
-
M Acero inoxidable (17)
-
M1Acero inoxidable austenítico Entre 130 y 200 HB; <600 N/mm^2 UTS(17)
-
M2Aceros inoxidables fundidos e inoxidables austeníticos de alta resistencia Entre 150 y 230 HB; <25 HRC; <600 N/mm^2 UTS(17)
-
M3Acero inoxidable dúplex Entre 135 y 275 HB; <30 HRC; entre 500 y 1200 N/mm^2 UTS(17)
-
-
K Fundición (17)
-
K1Fundición gris Entre 120 y 290 HB; <32 HRC; entre 125 y 500 N/mm^2 UTS(17)
-
K2Fundiciones dúctiles y CGI de baja y media resistencia Entre 130 y 260 HB; <28 HRC; <600 N/mm^2 UTS(17)
-
K3Fundición austenítica y dúctil de alta resistencia Entre 180 y 350 HB; <43 HRC; >600 N/mm^2 UTS(17)
-
-
N Materiales no ferrosos (17)
-
N1Aluminio forjado(17)
-
N2Aleaciones de aluminio bajo en silicio y aleaciones de magnesio Si <12,2 %(17)
-
N4Base de cobre, latón, zinc en un rango de índice de maquinabilidad de 70–100(17)
-
N5Nylon, plásticos, gomas, fenólicos, resinas y fibra de vidrio(17)
-
N6Carbono, compuestos de grafito, CFRP(17)
-
-
S Aleaciones de alta temperatura (17)
-
S1Aleaciones basadas en hierro, resistentes al calor Entre 160 y 260 HB; entre 25 y 48 HRC; entre 500 y 1200 N/mm^2 UTS(17)
-
S2Aleaciones basadas en cobalto, resistentes al calor Entre 250 y 450 HB; entre 25 y 48 HRC; entre 1000 y 1450 N/mm^2 UTS(17)
-
S3Aleaciones basadas en níquel, resistentes al calor Entre 160 y 450 HB; <48 HRC; entre 600 y 1700 N/mm^2 UTS(17)
-
S4Titanio y aleaciones de titanio Entre 300 y 450 HB; entre 33 y 43 HRC; entre 900 y 1600 N/mm^2 UTS(17)
-
Seleccionar primera opción
-
CN (13)
-
DE (12)
-
GB (7)
-
IN (1)
-
SG (8)
-
US (12)
Aplicaciones
Aplicaciones
-
Cut-Off (17)
-
Face Grooving (17)
-
Facing (5)
-
Grooving (17)
-
ID Grooving (5)
-
Plunge Turning (5)
-
Turning (5)
Condiciones del corte
Condiciones del corte
-
Heavily Interrupted Cut (17)
-
Lightly Interrupted Cut (17)
-
Smooth Cut (17)
Radio de esquina
Radio de esquina
-
0.008 in (9)
-
0.012 in (2)
-
0.016 in (6)
to
Radio de esquina
Radio de esquina
-
0.2 mm (9)
-
0.301 mm (2)
-
0.4 mm (6)
to
application
Condición de taladrado
Condición de taladrado
-
Heavily Interrupted Cut (17)
-
Lightly Interrupted Cut (17)
-
Smooth Cut (17)
frontEnd
Ancho de corte
Ancho de corte
-
0.079 in (3)
-
0.119 in (3)
-
0.157 in (3)
-
0.197 in (1)
-
0.237 in (3)
-
0.276 in (1)
-
0.315 in (3)
to
Ancho de corte
Ancho de corte
-
2.0 mm (3)
-
3.0 mm (3)
-
4.0 mm (3)
-
5.0 mm (1)
-
6.0 mm (3)
-
7.0 mm (1)
-
8.0 mm (3)
to
insertGeometry
Tamaño de asiento de la plaquita
Tamaño de asiento de la plaquita
-
2 (3)
-
3 (3)
-
4 (3)
-
5 (1)
-
6 (4)
-
8 (3)
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 10
of 17 results
Metric
Inch
Show
Metric
Inch
| Número de material SAP | Número de catálogo ISO | Número de catálogo ANSI | Calidad | First Choice | Tamaño de la plaquita | Ancho de corte [W] | Ancho de corte [W] | Tolerancia de ancho de corte (+/-) | Tolerancia de ancho de corte (+/-) | Longitud de plaquita [LI] | Longitud de plaquita [LI] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5533528 | EC020M02L06CR02 | EC020M02L06CR02 | KCU25 | 2 | 2.0000 | .0790 | 0.050000 | .0020 | 9.0000 | .3530 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$16.47
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533156 | EC020M02N00CR02 | EC020M02N00CR02 | KCU25 | 2 | 2.0000 | .0787 | 0.050000 | .0020 | 8.9800 | .3530 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$16.47
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533529 | EC020M02R06CR02 | EC020M02R06CR02 | KCU25 | 2 | 2.0000 | .0790 | 0.050000 | .0020 | 9.0000 | .3530 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$16.47
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941089 | EC030M03L06CR02 | EC030M03L06CR02 | KCU25 | 3 | 3.0000 | .1180 | 0.075000 | .0030 | 9.6000 | .3780 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.16
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941081 | EC030M03N00CR02 | EC030M03N00CR02 | KCU25 | 3 | 3.0000 | .1181 | 0.075000 | .0030 | 9.6000 | .3780 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.16
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941090 | EC030M03R06CR02 | EC030M03R06CR02 | KCU25 | 3 | 3.0000 | .1180 | 0.075000 | .0030 | 9.6000 | .3780 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.16
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941091 | EC040M04L06CR02 | EC040M04L06CR02 | KCU25 | 4 | 4.0000 | .1574 | 0.075000 | .0030 | 10.2000 | .4020 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.39
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941082 | EC040M04N00CR02 | EC040M04N00CR02 | KCU25 | 4 | 4.0000 | .1575 | 0.075000 | .0030 | 10.2000 | .4020 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.39
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5941092 | EC040M04R06CR02 | EC040M04R06CR02 | KCU25 | 4 | 4.0000 | .1574 | 0.075000 | .0030 | 10.2000 | .4020 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$17.39
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533526 | EC050M05N00CR03 | EC050M05N00CR03 | KCU25 | 5 | 5.0000 | .1970 | 0.075000 | .0030 | 12.2500 | .4820 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$19.45
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533171 | EC060M06L06CR04 | EC060M06L06CR04 | KCU25 | 6 | 6.0000 | .2360 | 0.075000 | .0030 | 14.5900 | .5740 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$21.91
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533096 | EC060M06N00CR03 | EC060M06N00CR03 | KCU25 | 6 | 6.0000 | .2360 | 0.075000 | .0030 | 14.5900 | .5740 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$21.91
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533172 | EC060M06R06CR04 | EC060M06R06CR04 | KCU25 | 6 | 6.0000 | .2360 | 0.075000 | .0030 | 14.5900 | .5740 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$21.91
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533527 | EC070M06N00CR04 | EC070M06N00CR04 | KCU25 | 6 | 7.0000 | .2760 | 0.075000 | .0030 | 14.6000 | .5740 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$21.91
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533173 | EC080M08L06CR04 | EC080M08L06CR04 | KCU25 | 8 | 8.0000 | .3150 | 0.075000 | .0030 | 17.5000 | .6870 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$23.87
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533097 | EC080M08N00CR04 | EC080M08N00CR04 | KCU25 | 8 | 8.0000 | .3150 | 0.075000 | .0030 | 17.5000 | .6870 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$23.87
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5533174 | EC080M08R06CR04 | EC080M08R06CR04 | KCU25 | 8 | 8.0000 | .3150 | 0.075000 | .0030 | 17.5000 | .6870 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$23.87
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
Grades
-
KCU25
Composición: Una calidad PVD avanzada con recubrimiento AlTiN duro y sustrato sin alear de grano fino. El nuevo y mejorado recubrimiento mejora la estabilidad del filo con una amplia serie de capacidades de velocidad y avance.
Aplicación: La calidad KCU25™ es ideal para mecanizado general de la mayoría de aceros, aceros inoxidables, aleaciones de alta temperatura, titanio, hierros y materiales no ferrosos en una amplia serie de velocidades y avances, con una tenacidad del filo mejorada para cortes interrumpidos y altos avances.P AceroS Aleaciones de alta temperaturaK FundiciónM Acero inoxidableN Materiales no ferrosos
