Frezy KNS® do frezowania rowków • Mocowanie w oprawce • Metryczne

Frezy KNS® do frezowania rowków • Mocowanie w oprawce

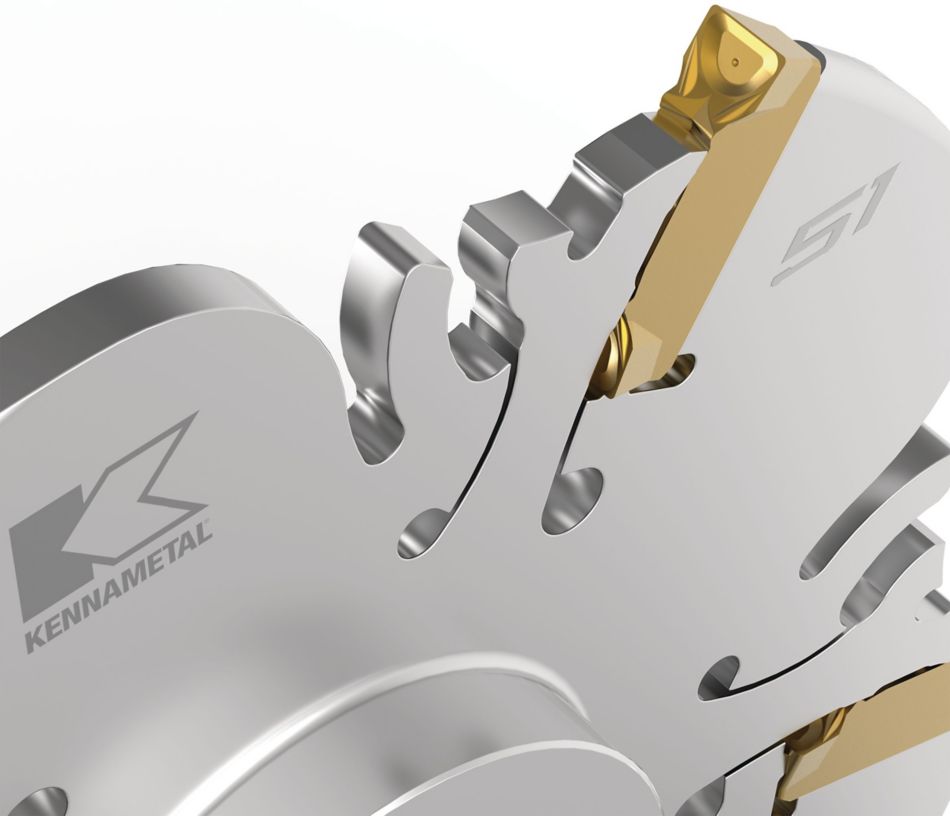

Właściwości i zalety

  • Dwuwpustowa konstrukcja piasty do operacji wielokrotnego frezowania rowków.

  • Pozytywowa geometria SGP łamacza wióra w zastosowaniach od obróbki lekkiej do ciężkiej zapewnia płynną pracę narzędzia i skuteczne odprowadzanie wiórów.

  • Podwójny rowek typu V oraz gniazdo utrzymują płytkę na miejscu i minimalizują bicie promieniowe.

  • Wyjątkowy mechanizm samozaciskowy zapewnia łatwą wymianę płytek.

Zastosowania

  • Slotting: SideSlotting: Side
  • 100055043100055043
Wybierz filtry
Filters
Wyświetl filtry w
Metryczne
Calowe
keyFilters
Workpiece Material
Workpiece Material
  • P Steel (21)
    • P0
      Low-Carbon Steels, Long Chipping C < .25%; <125 HB; <530 N/mm^2 UTS (21)
    • P1
      Low-Carbon Steels, Short Chipping C < .25%; <125 HB; <530 N/mm^2 UTS (21)
    • P2
      Medium and High Carbon Steels C < .25%; <220 HB; <25 HRC; >530 N/mm^2 UTS (21)
    • P3
      Alloy Steels & Tool Steels C > .25%; <330 HB; <35 HRC; 600-850 N/mm^2 UTS (21)
    • P4
      Alloy Steels & Tool Steels C > .25%; 350-420 HB; 35-43 HRC; 850-1400 N/mm^2 UTS (21)
    • P5
      Ferritic, Martensitic, and PH Stainless Steels <330 HB; <35 HRC; 600-900 N/mm^2 UTS (21)
    • P6
      High Strength Ferritic, Martensitic, and PH Stainless Steels 350-450 HB; 35-43 HRC; 900-2400 N/mm^2 UTS (21)
  • M Stainless Steel (21)
    • M1
      Austenitic Stainless Steel 130-200 HB; <600 N/mm^2 UTS (21)
    • M2
      High Strength Austenitic Stainless and Cast Stainless Steels 150-230 HB; <25 HRC; >600 N/mm^2 UTS (21)
    • M3
      Duplex Stainless Steel 135-275 HB; <30 HRC; 500-1200 N/mm^2 UTS (21)
  • K Cast Iron (21)
    • K1
      Gray Cast Iron 120-290 HB; <32 HRC; 125-500 N/mm^2 UTS (21)
    • K2
      Low and Medium Strength CGI and Ductile Irons 130-260 HB; <28 HRC; <600 N/mm^2 UTS (21)
    • K3
      High Strength Ductile and Austempered Ductile Iron 180-350 HB; <43 HRC; >600 N/mm^2 UTS (21)
  • N Non-Ferrous Materials (21)
    • N1
      Wrought Aluminum (21)
    • N2
      Low-Silicon Aluminum Alloys and Magnesium Alloys Si <12.2% (21)
    • N3
      High-Silicon Aluminum Alloys Si >12.2% (21)
  • S High-Temp Alloys (21)
    • S1
      Iron-Based, Heat-Resistant Alloys 160-260 HB; 25-48 HRC; 500-1200 N/mm^2 UTS (21)
    • S2
      Cobalt-Based, Heat-Resistant Alloys 250-450 HB; 25-48 HRC; 1000-1450 N/mm^2 UTS (21)
    • S3
      Nickel-Based, Heat Resistant Alloys 160-450 HB; <48 HRC; 600-1700 N/mm^2 UTS (21)
    • S4
      Titanium and Titanium Alloys 300-400 HB; 33-43 HRC; 900-1600 N/mm^2 UTS (21)
  • H Hardened Materials (21)
    • H1
      Hardened Materials 44-48 HRC (21)
Applications
Applications
  • Slot Milling Slot Milling (21)
  • Slot Side Slot Side (21)
  • Slot Square End Slot Square End (21)
Cutting Diameter
Cutting Diameter
  • 3.15 in (1)
  • 3.938 in (5)
  • 4.921 in (5)
  • 6.299 in (4)
  • 7.875 in (4)
  • 9.843 in (2)
Cutting Diameter Min do Cutting Diameter Max
Cutting Diameter
Cutting Diameter
  • 80.0 mm (1)
  • 100.0 mm (5)
  • 125.0 mm (5)
  • 160.0 mm (4)
  • 200.0 mm (4)
  • 250.0 mm (2)
Cutting Diameter Min do Cutting Diameter Max
Number of Flutes
Number of Flutes
  • 10 (1)
  • 11 (2)
  • 12 (1)
  • 13 (2)
  • 15 (2)
  • 17 (2)
  • 5 (3)
  • 6 (2)
  • 7 (2)
  • 8 (2)
  • 9 (2)
Cutting Edges Per Insert
2.0 ;
  • 1.0 (21)
  • 2.0 (21)
Cutting Edges Per Insert Min do Cutting Edges Per Insert Max
cornerConfiguration
Corner Radius
Corner Radius
  • 0.006 in (3)
  • 0.008 in (16)
  • 0.012 in (5)
  • 0.016 in (5)
  • 0.06 in (4)
  • 0.063 in (4)
  • 0.079 in (5)
Corner Radius Min do Corner Radius Max
Corner Radius
Corner Radius
  • 0.151 mm (3)
  • 0.2 mm (16)
  • 0.301 mm (5)
  • 0.4 mm (5)
  • 1.5 mm (4)
  • 1.6 mm (4)
  • 2.0 mm (5)
Corner Radius Min do Corner Radius Max
application
Grade Of Cutting Tool
Grade Of Cutting Tool
  • KC522M (21)
  • KCPK30 (21)
  • KCPM40 (21)
  • KCU25 (21)
frontEnd
Cutting Width
Cutting Width
  • 0.079 in (3)
  • 0.088 in (3)
  • 0.095 in (3)
  • 0.098 in (4)
  • 0.119 in (4)
  • 0.125 in (4)
  • 0.157 in (5)
  • 0.188 in (5)
  • 0.237 in (5)
  • 0.25 in (5)
Cutting Width Min do Cutting Width Max
Cutting Width
Cutting Width
  • 2.0 mm (3)
  • 2.2 mm (3)
  • 2.401 mm (3)
  • 2.5 mm (4)
  • 3.0 mm (4)
  • 3.176 mm (4)
  • 4.0 mm (5)
  • 4.775 mm (5)
  • 6.0 mm (5)
  • 6.351 mm (5)
Cutting Width Min do Cutting Width Max

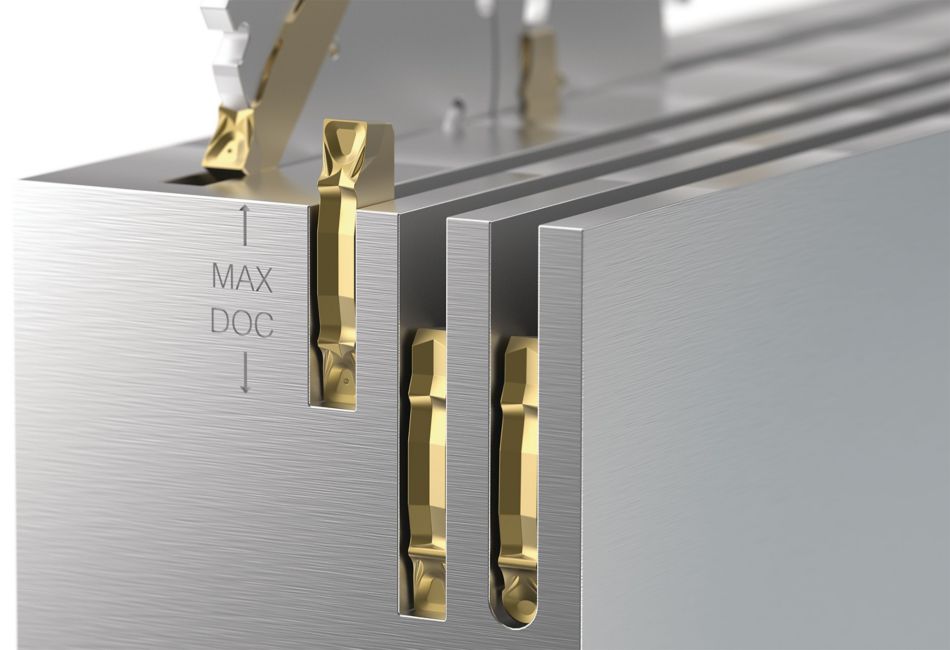

Maximum Cutting Depth
Maximum Cutting Depth
  • 1.012 in (1)
  • 1.131 in (1)
  • 1.268 in (4)
  • 1.504 in (5)
  • 2.008 in (4)
  • 2.795 in (4)
  • 3.781 in (2)
Maximum Cutting Depth Min do Maximum Cutting Depth Max
Maximum Cutting Depth
Maximum Cutting Depth
  • 25.701 mm (1)
  • 28.701 mm (1)
  • 32.2 mm (4)
  • 38.2 mm (5)
  • 51.0 mm (4)
  • 71.0 mm (4)
  • 96.0 mm (2)
Maximum Cutting Depth Min do Maximum Cutting Depth Max
Maximum Cutting Insert Depth
Maximum Cutting Insert Depth
  • 9.175 mm (3)
  • 11.55 mm (4)
  • 12.675 mm (5)
  • 12.75 mm (5)
  • 14.5 mm (5)
  • 14.525 mm (5)
  • 14.75 mm (4)
Maximum Cutting Insert Depth Min do Maximum Cutting Insert Depth Max
Maximum Cutting Insert Depth
Maximum Cutting Insert Depth
  • 0.361 in (3)
  • 0.455 in (4)
  • 0.499 in (5)
  • 0.502 in (5)
  • 0.572 in (5)
  • 0.573 in (5)
  • 0.581 in (4)
Maximum Cutting Insert Depth Min do Maximum Cutting Insert Depth Max
backEnd
Back-End Diameter
Back-End Diameter
  • 16.0 mm (1)
  • 22.0 mm (4)
  • 27.0 mm (1)
  • 32.0 mm (5)
  • 40.0 mm (10)
Back-End Diameter Min do Back-End Diameter Max
Back-End Diameter
Back-End Diameter
  • 0.63 in (1)
  • 0.866 in (4)
  • 1.063 in (1)
  • 1.26 in (5)
  • 1.575 in (10)
Back-End Diameter Min do Back-End Diameter Max
No filters matching ""
Zmień widoczne kolumny za pomocą dowolnego z parametrów wymienionych poniżej. Można wyświetlić maksymalnie 7 kolumn.
  • Frezy do frezowania rowków
  • Frezy do rowków KNS®
Wyświetlanie 1- 10 z 21 Wyniki
Wybierz kolumny
Wybierz filtry
Metryczne
Calowe
Pokaż
    • Zastosowane filtry:
    • Wyczyść wszystkie filtry
  • X Cutting Edges Per Insert = 2.0
Metryczne
Calowe
SAP Material Number ISO Catalog Number ANSI Catalog Number SSC D1 D1 CDX CDX D D D6 D6 L1S L1S THUB THUB Number of Inserts Weight Kilograms Gage Insert Max RPM
5614824 KNSM080N05X16K016 KNSM080N05X16K016 16 80 3.15 25.7 1.012 16 .63 27 1.063 3 .118 6 .236 5 0.06 XCP16_____ 1067
    Cena katalogowa:
    $1,769.97 /każdy
    Twoja cena::
    Ilość
    5614835 KNSM100N05X34K022 KNSM100N05X34K022 34 100 3.937 32.2 1.268 22 .87 34 1.339 8 .315 16 .63 5 0.21 XCP34_____ 800
      Cena katalogowa:
      $1,948.73 /każdy
      Twoja cena::
      Ilość
      5614846 KNSM100N05X51K022 KNSM100N05X51K022 51 100 3.937 32.2 1.268 22 .87 34 1.339 11 .433 22 .866 5 0.26 XCP51_____ 800
        Cena katalogowa:
        $2,027.27 /każdy
        Twoja cena::
        Ilość
        5614831 KNSM100N06X27K022 KNSM100N06X27K022 27 100 3.937 32.2 1.268 22 .87 34 1.339 6 .236 12 .472 6 0.17 XCP27_____ 800
          Cena katalogowa:
          $1,910.81 /każdy
          Twoja cena::
          Ilość
          5614827 KNSM100N07X21K022 KNSM100N07X21K022 21 100 3.937 32.2 1.268 22 .87 34 1.339 4.5 .177 9 .354 7 0.13 XCP21_____ 800
            Cena katalogowa:
            $1,872.90 /każdy
            Twoja cena::
            Ilość
            5614825 KNSM100N08X16K027 KNSM100N08X16K027 16 100 3.937 28.7 1.13 27 1.063 41 1.614 3 .118 6 .236 8 0.1 XCP16_____ 800
              Cena katalogowa:
              $1,836.34 /każdy
              Twoja cena::
              Ilość
              5614847 KNSM125N06X51K032 KNSM125N06X51K032 51 125 4.921 38.2 1.504 32 1.26 47 1.85 11 .433 22 .866 6 0.45 XCP51_____ 640
                Cena katalogowa:
                $2,172.18 /każdy
                Twoja cena::
                Ilość
                5614836 KNSM125N07X34K032 KNSM125N07X34K032 34 125 4.921 38.2 1.504 32 1.26 47 1.85 8 .315 16 .63 7 0.35 XCP34_____ 640
                  Cena katalogowa:
                  $2,088.22 /każdy
                  Twoja cena::
                  Ilość
                  5614832 KNSM125N08X27K032 KNSM125N08X27K032 27 125 4.921 38.2 1.504 32 1.26 47 1.85 6 .236 12 .472 8 0.27 XCP27_____ 640
                    Cena katalogowa:
                    $2,046.23 /każdy
                    Twoja cena::
                    Ilość
                    5614828 KNSM125N09X21K032 KNSM125N09X21K032 21 125 4.921 38.2 1.504 32 1.26 47 1.85 4.5 .177 9 .354 9 0.21 XCP21_____ 640
                      Cena katalogowa:
                      $2,006.95 /każdy
                      Twoja cena::
                      Ilość
                      5614826 KNSM125N11X16K032 KNSM125N11X16K032 16 125 4.921 38.2 1.504 32 1.26 47 1.85 3 .118 6 .236 11 0.15 XCP16_____ 640
                        Cena katalogowa:
                        $2,166.76 /każdy
                        Twoja cena::
                        Ilość
                        5614848 KNSM160N09X51K040 KNSM160N09X51K040 51 160 6.299 51 2.008 40 1.26 55 2.165 11 .433 22 .866 9 0.71 XCP51_____ 533
                          Cena katalogowa:
                          $2,461.99 /każdy
                          Twoja cena::
                          Ilość
                          5614837 KNSM160N10X34K040 KNSM160N10X34K040 34 160 6.299 51 2.008 40 1.58 55 2.165 8 .315 16 .63 10 0.54 XCP34_____ 533
                            Cena katalogowa:
                            $2,365.84 /każdy
                            Twoja cena::
                            Ilość
                            5614833 KNSM160N11X27K040 KNSM160N11X27K040 27 160 6.299 51 2.008 40 1.58 55 2.165 6 .236 12 .472 11 0.43 XCP27_____ 533
                              Cena katalogowa:
                              $2,369.89 /każdy
                              Twoja cena::
                              Ilość
                              5614829 KNSM160N13X21K040 KNSM160N13X21K040 21 160 6.299 51 2.008 40 1.58 55 2.165 4.5 .177 9 .354 13 0.33 XCP21_____ 533
                                Cena katalogowa:
                                $2,273.75 /każdy
                                Twoja cena::
                                Ilość
                                5614849 KNSM200N12X51K040 KNSM200N12X51K040 51 200 7.874 71 2.795 40 1.58 55 2.165 11 .433 22 .866 12 1.01 XCP51_____ 400
                                  Cena katalogowa:
                                  $3,209.50 /każdy
                                  Twoja cena::
                                  Ilość
                                  5614838 KNSM200N13X34K040 KNSM200N13X34K040 34 200 7.874 71 2.795 40 1.58 55 2.165 8 .315 16 .63 13 0.82 XCP34_____ 400
                                    Cena katalogowa:
                                    $3,182.43 /każdy
                                    Twoja cena::
                                    Ilość
                                    5614834 KNSM200N15X27K040 KNSM200N15X27K040 27 200 7.874 71 2.795 40 1.58 55 2.165 6 .236 12 .472 15 0.65 XCP27_____ 400
                                      Cena katalogowa:
                                      $3,317.84 /każdy
                                      Twoja cena::
                                      Ilość
                                      5614830 KNSM200N17X21K040 KNSM200N17X21K040 21 200 7.874 71 2.795 40 1.58 55 2.165 4.5 .177 9 .354 17 0.51 XCP21_____ 400
                                        Cena katalogowa:
                                        $3,656.41 /każdy
                                        Twoja cena::
                                        Ilość
                                        5614850 KNSM250N15X51K040 KNSM250N15X51K040 51 250 9.843 96 3.78 40 1.58 55 2.165 11 .433 22 .866 15 1.73 XCP51_____ 320
                                          Cena katalogowa:
                                          $3,385.56 /każdy
                                          Twoja cena::
                                          Ilość
                                          5614839 KNSM250N17X34K040 KNSM250N17X34K040 34 250 9.843 96 3.78 40 1.58 55 2.165 8 .315 16 .63 17 1.26 XCP34_____ 320
                                            Cena katalogowa:
                                            $3,656.41 /każdy
                                            Twoja cena::
                                            Ilość
