KenTIP™ FS • Korpus wiertła • 8 x D • Chwyt SCF • Metryczne

Name: KenTIP™ FS • Korpus wiertła • 8 x D • Chwyt SCF • Metryczne
SKU: 6372621
Rating: 0 (0 reviews)

Wiercenie modułowe • Chwyt kołnierzowy ze spłaszczeniem (SCF)

Nr materiału6372621

Nr katalogowy ISOKTFS160R08SCF20MNr katalogowy ANSIKTFS160R08SCF20M

KENTIP FS SCF 8xD ISO Holemaking - 6372621 - Kennametal

Open expanded view

Ogólna prezentacja

Cena katalogowa

$464.49/Każdy

Rabat

Twoja cena

/Każdy

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Grupa Cenowa Materiałów

Skontaktuj się z działem sprzedaży aby poznać wszystkie opcje cenowe

Ten produkt nie jest już dostępny

P Steel
M Stainless Steel
K Cast Iron
S High-Temp Alloys
Drilling: Stacked Plates
Drilling - Through Coolant
Shank - Cylindrical with Flat

Podsumowanie
Parametry skrawania
Do pobrania
Pasujace produkty - strona maszyny
Pasujace produkty - strona przedmiotu obrabianego
Części zamienne
Opinia
Q&A

Metryczne

Calowe

Nr materiału	6372621
Nr katalogowy ISO	KTFS160R08SCF20M
Nr katalogowy ANSI	KTFS160R08SCF20M

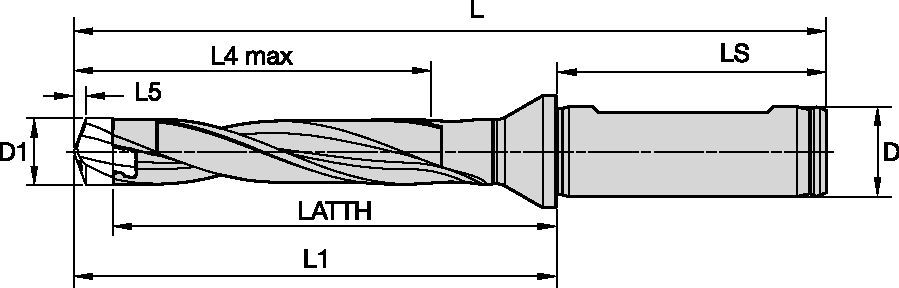

[D1] Drill Diameter M	16 mm
[D1] Drill Diameter M	0.63 in
[D1MAX] Drill Diameter Maximum	16.999 mm
[D1MAX] Drill Diameter Maximum	0.6692 in
[L4] Maximum Drilling Depth	136 mm
[L4] Maximum Drilling Depth	5.354 in
[L] Overall Length	213 mm
[L] Overall Length	8.3858 in
[LATTH] Insert Attach LG Holder	153.7 mm
[LATTH] Insert Attach LG Holder	6.0512 in
[L1] Insert Gage Length	163 mm
[L1] Insert Gage Length	6.4173 in
[LS] Shank Length	50 mm
[LS] Shank Length	1.9685 in
[D] Adapter / Shank / Bore Diameter	20 mm
[D] Adapter / Shank / Bore Diameter	0.7874 in
[SSC] Insert Seat Size	U

See all Product Variants

Materiały przedmiotu obrabianego

Steel
Stainless Steel
Cast Iron
High-Temp Alloys

Zastosowania

Drilling: Stacked Plates
Drilling - Through Coolant
Shank - Cylindrical with Flat

Właściwości i zalety

Duże, bardzo dokładnie polerowane rowki wiórowe zapewniają bezproblemowe odprowadzanie wiórów, zwiększając trwałość i wydajność narzędzia.
Doprowadzenie chłodziwa na wierzchołek wiertła i powierzchnię kąta natarcia w celu zagwarantowania, że chłodziwo będzie dostępne wszędzie tam, gdzie będzie potrzebne.
Każdy korpus wiertła dostarczany jest razem z inteligentnym kluczem KenTIP FS. Wymiana płytki w maszynie staje się łatwa, skraca czas przestoju i oszczędza pieniądze.

Złóż nowe rozwiązanie aby obliczyc parametry posuwu i prędkości

Po złóżeniu rozwiązania wybierz ikonę "Posuwy i prędkości" a system pokaże rekomendowane wartości. Możesz doprecyzować wyniki dodając maszynę i jej specyfikacje lub zmień wartości początkowe Używając suwaki.

Parametry skrawania

Grupa materiałowa		Prędkość skrawania vc			Calowe
		Zakres prędkości skrawania [SFM]			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		.236	.315	.394	.472	.551	.630	.787	.945	1.023
P	0	315	415	575	Cale/obrót	.004 .007	.004 .009	.005 .012	.006 .015	.007 .016	.007 .018	.009 .020	.011 .023	.011 .024
	1	300	430	560	Cale/obrót	.004 .007	.004 .009	.005 .012	.006 .015	.007 .016	.007 .018	.009 .020	.011 .023	.011 .024
	2	330	460	590	Cale/obrót	.004 .009	.004 .010	.005 .013	.006 .016	.007 .018	.007 .019	.009 .022	.011 .025	.011 .026
	3	200	330	430	Cale/obrót	.004 .011	.004 .012	.005 .014	.006 .016	.006 .017	.007 .018	.009 .020	.012 .022	.012 .023
	4	200	330	430	Cale/obrót	.004 .011	.004 .012	.005 .014	.006 .016	.006 .017	.007 .018	.009 .020	.010 .022	.010 .023
	5	200	260	330	Cale/obrót	.004 .007	.004 .009	.004 .011	.005 .013	.006 .015	.006 .016	.008 .018	.009 .020	.010 .021
	6	200	230	260	Cale/obrót	.004 .007	.004 .009	.004 .011	.005 .013	.006 .015	.006 .016	.008 .018	.009 .020	.010 .021
K	1	260	400	560	Cale/obrót	.005 .011	.005 .013	.006 .015	.007 .017	.009 .019	.010 .022	.012 .025	.014 .030	.015 .031
	2	260	360	390	Cale/obrót	.005 .011	.005 .013	.006 .015	.007 .017	.009 .019	.010 .022	.012 .025	.014 .030	.015 .031
	3	160	260	330	Cale/obrót	.004 .009	.005 .010	.005 .013	.006 .014	.007 .016	.008 .018	.011 .021	.013 .025	.013 .026

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
P	0	95	125	175	mm/obr.	0,10 0,19	0,11 0,22	0,13 0,30	0,15 0,37	0,17 0,41	0,19 0,45	0,24 0,52	0,28 0,60	0,29 0,62
	1	90	130	170	mm/obr.	0,10 0,19	0,11 0,22	0,13 0,30	0,15 0,37	0,17 0,41	0,19 0,45	0,24 0,52	0,28 0,60	0,29 0,62
	2	100	140	180	mm/obr.	0,10 0,19	0,11 0,26	0,13 0,34	0,15 0,41	0,17 0,45	0,19 0,49	0,24 0,56	0,28 0,64	0,29 0,62
	3	60	100	130	mm/obr.	0,10 0,17	0,11 0,31	0,12 0,36	0,14 0,41	0,16 0,44	0,18 0,46	0,23 0,51	0,30 0,56	0,31 0,58
	4	60	100	130	mm/obr.	0,10 0,17	0,11 0,31	0,12 0,36	0,14 0,41	0,16 0,44	0,18 0,46	0,23 0,51	0,25 0,56	0,26 0,58
	5	60	80	100	mm/obr.	0,09 0,16	0,10 0,22	0,11 0,28	0,12 0,34	0,14 0,37	0,16 0,40	0,20 0,46	0,24 0,52	0,25 0,54
	6	60	70	80	mm/obr.	0,09 0,16	0,10 0,22	0,11 0,28	0,12 0,34	0,14 0,37	0,16 0,40	0,20 0,46	0,24 0,52	0,25 0,54
K	1	80	120	170	mm/obr.	0,12 0,21	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	2	80	110	120	mm/obr.	0,12 0,21	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	3	50	80	100	mm/obr.	0,11 0,19	0,13 0,27	0,15 0,33	0,17 0,37	0,19 0,42	0,21 0,46	0,28 0,54	0,32 0,63	0,33 0,66

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
P	0	95	125	175	mm/r	0,10 0,19	0,11 0,22	0,13 0,30	0,15 0,37	0,17 0,41	0,19 0,45	0,24 0,52	0,28 0,60	0,29 0,62
	1	90	130	170	mm/r	0,10 0,19	0,11 0,22	0,13 0,30	0,15 0,37	0,17 0,41	0,19 0,45	0,24 0,52	0,28 0,60	0,29 0,62
	2	100	140	180	mm/r	0,10 0,19	0,11 0,26	0,13 0,34	0,15 0,41	0,17 0,45	0,19 0,49	0,24 0,56	0,28 0,64	0,29 0,62
	3	60	100	130	mm/r	0,10 0,17	0,11 0,31	0,12 0,36	0,14 0,41	0,16 0,44	0,18 0,46	0,23 0,51	0,30 0,56	0,31 0,58
	4	60	100	130	mm/r	0,10 0,17	0,11 0,31	0,12 0,36	0,14 0,41	0,16 0,44	0,18 0,46	0,23 0,51	0,25 0,56	0,26 0,58
	5	60	80	100	mm/r	0,09 0,16	0,10 0,22	0,11 0,28	0,12 0,34	0,14 0,37	0,16 0,40	0,20 0,46	0,24 0,52	0,25 0,54
	6	60	70	80	mm/r	0,09 0,16	0,10 0,22	0,11 0,28	0,12 0,34	0,14 0,37	0,16 0,40	0,20 0,46	0,24 0,52	0,25 0,54
K	1	80	120	170	mm/r	0,12 0,21	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	2	80	110	120	mm/r	0,12 0,21	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	3	50	80	100	mm/r	0,11 0,19	0,13 0,27	0,15 0,33	0,17 0,37	0,19 0,42	0,21 0,46	0,28 0,54	0,32 0,63	0,33 0,66

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
M	1	50	60	90	mm/obr.	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33
	2	30	60	90	mm/obr.	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33
	3	20	50	60	mm/obr.	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33

Grupa materiałowa		Prędkość skrawania vc			Calowe
		Zakres prędkości skrawania [SFM]			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		.236	.315	.394	.472	.551	.630	.787	.945	1.023
M	1	160	200	300	Cale/obrót	.003 .005	.003 .006	.004 .007	.004 .008	.005 .009	.005 .009	.006 .011	.007 .013	.008 .013
	2	100	200	300	Cale/obrót	.003 .005	.003 .006	.004 .007	.004 .008	.005 .009	.005 .009	.006 .011	.007 .013	.008 .013
	3	70	160	200	Cale/obrót	.003 .005	.003 .006	.004 .007	.004 .008	.005 .009	.005 .009	.006 .011	.007 .013	.008 .013

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
M	1	50	60	90	mm/r	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33
	2	30	60	90	mm/r	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33
	3	20	50	60	mm/r	0,07 0,13	0,08 0,15	0,09 0,18	0,11 0,20	0,12 0,22	0,13 0,24	0,16 0,28	0,19 0,32	0,20 0,33

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
K	1	100	175	200	mm/obr.	0,12 0,29	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	2	100	160	180	mm/obr.	0,12 0,29	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	3	70	85	120	mm/obr.	0,11 0,23	0,13 0,27	0,15 0,33	0,17 0,37	0,19 0,42	0,21 0,46	0,28 0,54	0,32 0,63	0,33 0,66

Grupa materiałowa		Prędkość skrawania vc			Calowe
		Zakres prędkości skrawania [SFM]			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		.236	.315	.394	.472	.551	.630	.787	.945	1.023
K	1	330	570	660	Cale/obrót	.005 .011	.005 .013	.006 .015	.007 .017	.009 .019	.010 .022	.012 .025	.014 .030	.015 .031
	2	330	520	590	Cale/obrót	.005 .011	.005 .013	.006 .015	.007 .017	.009 .019	.010 .022	.012 .025	.014 .030	.015 .031
	3	230	280	390	Cale/obrót	.004 .009	.005 .010	.005 .013	.006 .014	.007 .016	.008 .018	.011 .021	.013 .025	.013 .026

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	14,0	16,0	20,0	24,0	26,0
K	1	100	175	200	mm/r	0,12 0,29	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	2	100	160	180	mm/r	0,12 0,29	0,14 0,34	0,16 0,39	0,19 0,45	0,23 0,50	0,26 0,58	0,30 0,64	0,36 0,76	0,37 0,79
	3	70	85	120	mm/r	0,11 0,23	0,13 0,27	0,15 0,33	0,17 0,37	0,19 – 0,42	0,21 0,46	0,28 0,54	0,32 0,63	0,33 0,66

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	16,0	20,0
S	4	10	13	20	mm/obr.	0,02–0,08	0,03–0,10	0,04–0,12	0,05–0,16	0,05–0,18	0,06–0,20
N	1	100	230	270	mm/obr.	0,13–0,22	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,48
	2	100	220	270	mm/obr.	0,14–0,23	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,40	0,32–0,52
	3	90	180	230	mm/obr.	0,13–0,22	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,48
	4	90	130	200	mm/obr.	0,10–0,18	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,40	0,32–0,52
C	2	70	110	140	mm/obr.	0,03-0,10	0,04-0,12	0,05-0,15	0,05-0,18	0,06-0,21	0,07-0,23
	3	10	13	20	mm/obr.	0,02-0,08	0,03-0,10	0,04-0,12	0,05-0,16	0,05-0,18	0,06-0,20
	4	10	20	40	mm/obr.	0,02-0,08	0,03-0,10	0,04-0,12	0,05-0,16	0,05-0,18	0,06-0,20

Grupa materiałowa		Prędkość skrawania vc			Calowe
		Zakres prędkości skrawania [SFM]			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
S	4	30	40	70	Cale/obrót	.001–.003	.001–.004	.002–.005	.002–.006	.002–.007	.002–.008
N	1	330	750	890	Cale/obrót	.005–.009	.006–.009	.008–.011	.009–.013	.011–.016	.013–.019
	2	330	720	890	Cale/obrót	.006–.009	.006–.011	.008–.013	.009–.014	.011–.017	.013–.021
	3	300	590	750	Cale/obrót	.005–.009	.006–.009	.008–.011	.009–.013	.011–.016	.013–.019
	4	300	430	660	Cale/obrót	.004–.007	.006–.011	.008–.013	.009–.014	.011–.016	.013–.019
C	4	230	360	460	Cale/obrót	.001-.004	.002-.005	.002-.006	.002-.007	.002-.008	.003-.009
	4	30	40	70	Cale/obrót	.001-.003	.001-.004	.002-.005	.002-.006	.002-.007	.002-.008
	4	30	70	130	Cale/obrót	.001-.003	.001-.004	.002-.005	.002-.006	.002-.007	.002-.008

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6.0	8.0	10.0	12.0	16.0	20.0
S	4	10	13	20	mm/r	0.02～0.08	0.03～0.10	0.04～0.12	0.05～0.16	0.05～0.18	0.06～0.20
N	1	100	230	270	mm/r	0.13～0.22	0.16～0.24	0.20～0.28	0.24～0.32	0.28～0.40	0.32～0.48
	2	100	220	270	mm/r	0.14～0.23	0.16～0.28	0.20～0.32	0.24～0.36	0.28～0.40	0.32～0.52
	3	90	180	230	mm/r	0.13～0.22	0.16～0.24	0.20～0.28	0.24～0.32	0.28～0.40	0.32～0.48
	4	90	130	200	mm/r	0.10～0.18	0.16～0.28	0.20～0.32	0.24～0.36	0.28～0.40	0.32～0.52
C	2	70	110	140	mm/r	0.03～0.10	0.04～0.12	0.05～0.15	0.05～0.18	0.06～0.21	0.07～0.23
	3	10	13	20	mm/r	0.02～0.08	0.03～0.10	0.04～0.12	0.05～0.16	0.05～0.18	0.06～0.20
	4	10	20	40	mm/r	0.02～0.08	0.03～0.10	0.04～0.12	0.05～0.16	0.05～0.18	0.06～0.20

Grupa materiałowa		Prędkość skrawania vc			Calowe
		Zakres prędkości skrawania [SFM]			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
C	1	260	330	490	Cale/obrót	.002 .008	.002 .008	.002 .008	.002 .008	.002 .008	.002 .008

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8,0	10,0	12,0	16,0	20,0
C	1	80	100	150	mm/obr.	0,05 0,20	0,05 0,20	0,05 0,20	0,05 0,20	0,05 0,20	0,05 0,20

Grupa materiałowa		Prędkość skrawania vc			Metryczne
		Zakres prędkości skrawania m/min			Zalecane posuwy na obrót
		Min.	Wartość początkowa	Maks.		6,0	8.0	10.0	12.0	16.0	20.0
C	1	80	100	150	mm/r	0.05～0.20	0.05～0.20	0.05～0.20	0.05～0.20	0.05～0.20	0.05～0.20

Grupa materiałowa

Prędkość skrawania vc

Metryczne

Zakres prędkości skrawania m/min

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

6,0

8,0

10,0

12,0

14,0

16,0

20,0

24,0

26,0

110

140

170

mm/obr.

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

110

140

170

mm/obr.

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

100

120

140

mm/obr.

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

100

120

mm/obr.

0,10–0,17

0,11–0,20

0,12–0,22

0,14–0,24

0,16–0,26

0,18–0,28

0,20–0,31

0,21–0,35

0,22–0,36

110

mm/obr.

0,10–0,17

0,11–0,20

0,12–0,22

0,14–0,24

0,16–0,26

0,18–0,28

0,20–0,31

0,21–0,35

0,22–0,36

100

mm/obr.

0,09–0,16

0,10–0,18

0,11–0,20

0,13–0,22

0,15–0,24

0,16–0,26

0,18–0,29

0,19–0,33

0,20–0,34

100

mm/obr.

0,09–0,16

0,10–0,18

0,11–0,20

0,13–0,22

0,15–0,24

0,16–0,26

0,18–0,29

0,19–0,33

0,20–0,34

mm/obr.

0,07–0,12

0,08–0,14

0,09–0,16

0,11–0,18

0,12–0,20

0,13–0,22

0,14–0,24

0,15–0,26

0,16–0,27

mm/obr.

0,07–0,12

0,08–0,14

0,09–0,16

0,11–0,18

0,12–0,20

0,13–0,22

0,14–0,24

0,15–0,26

0,16–0,27

120

175

mm/obr.

0,12-0,21

0,14-0,24

0,16-0,28

0,18-0,32

0,20-0,36

0,22-0,40

0,25-0,44

0,28-0,48

0,29-0,50

110

140

mm/obr.

0,12–0,21

0,14–0,24

0,16–0,28

0,18–0,32

0,20–0,36

0,22–0,40

0,25–0,44

0,28–0,48

0,29–0,50

100

mm/obr.

0,11-0,19

0,13-0,22

0,14-0,25

0,16-0,28

0,18-0,32

0,21-0,36

0,23-0,40

0,26-0,44

0,27-0,46

Grupa materiałowa

Prędkość skrawania vc

Calowe

Zakres prędkości skrawania [SFM]

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

.236

.315

.394

.472

.551

.630

.787

.945

1.023

360

460

560

Cale/obrót

0.004–0.007

0.004–0.009

0.005–0.009

0.006–0.010

0.007–0.011

0.007–0.012

0.008–0.013

0.009–0.015

0.009–0.016

360

460

560

Cale/obrót

0.004–0.007

0.004–0.009

0.005–0.009

0.006–0.010

0.007–0.011

0.007–0.012

0.008–0.013

0.009–0.015

0.009–0.016

330

400

460

Cale/obrót

0.004–0.007

0.004–0.009

0.005–0.009

0.006–0.010

0.007–0.011

0.007–0.012

0.008–0.013

0.009–0.015

0.009–0.016

260

330

400

Cale/obrót

0.004–0.007

0.004–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.007–0.011

0.008–0.012

0.008–0.014

0.009–0.014

230

330

360

Cale/obrót

0.004–0.007

0.004–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.007–0.011

0.008–0.012

0.008–0.014

0.009–0.014

200

260

330

Cale/obrót

0.004–0.006

0.004–0.007

0.004–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.007–0.011

0.007–0.013

0.008–0.013

200

260

330

Cale/obrót

0.004–0.006

0.004–0.007

0.004–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.007–0.011

0.007–0.013

0.008–0.013

130

200

260

Cale/obrót

0.003–0.005

0.003–0.006

0.004–0.006

0.004–0.007

0.005–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.006–0.011

120

180

230

Cale/obrót

0.003–0.005

0.003–0.006

0.004–0.006

0.004–0.007

0.005–0.008

0.005–0.009

0.006–0.009

0.006–0.010

0.006–0.011

300

400

580

Cale/obrót

0.005-0.008

0.006-0.009

0.006-0.011

0.007-0.013

0.008-0.014

0.009-0.016

0.010-0.017

0.011-0.019

0.011-0.020

260

360

460

Cale/obrót

0.005–0.008

0.006–0.009

0.006–0.011

0.007–0.013

0.008–0.014

0.009–0.016

0.010–0.017

0.011–0.019

0.011–0.020

230

260

330

Cale/obrót

0.004-0.007

0.005-0.009

0.006-0.010

0.006-0.011

0.007-0.013

0.008-0.014

0.009-0.016

0.010-0.017

0.011-0.018

Grupa materiałowa

Prędkość skrawania vc

Metryczne

Zakres prędkości skrawania m/min

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

6,0

8,0

10,0

12,0

14,0

16,0

20,0

24,0

26,0

110

140

170

mm/r

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

110

140

170

mm/r

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

100

120

140

mm/r

0,10–0,19

0,11–0,22

0,13–0,24

0,15–0,26

0,17–0,29

0,19–0,31

0,21–0,34

0,23–0,38

0,24–0,40

100

120

mm/r

0,10–0,17

0,11–0,20

0,12–0,22

0,14–0,24

0,16–0,26

0,18–0,28

0,20–0,31

0,21–0,35

0,22–0,36

110

mm/r

0,10–0,17

0,11–0,20

0,12–0,22

0,14–0,24

0,16–0,26

0,18–0,28

0,20–0,31

0,21–0,35

0,22–0,36

100

mm/r

0,09–0,16

0,10–0,18

0,11–0,20

0,13–0,22

0,15–0,24

0,16–0,26

0,18–0,29

0,19–0,33

0,20–0,34

100

mm/r

0,09–0,16

0,10–0,18

0,11–0,20

0,13–0,22

0,15–0,24

0,16–0,26

0,18–0,29

0,19–0,33

0,20–0,34

mm/r

0,07–0,12

0,08–0,14

0,09–0,16

0,11–0,18

0,12–0,20

0,13–0,22

0,14–0,24

0,15–0,26

0,16–0,27

mm/r

0,07–0,12

0,08–0,14

0,09–0,16

0,11–0,18

0,12–0,20

0,13–0,22

0,14–0,24

0,15–0,26

0,16–0,27

120

175

mm/r

0,12-0,21

0,14-0,24

0,16-0,28

0,18-0,32

0,20-0,36

0,22-0,40

0,25-0,44

0,28-0,48

0,29-0,50

110

140

mm/r

0,12–0,21

0,14–0,24

0,16–0,28

0,18–0,32

0,20–0,36

0,22–0,40

0,25–0,44

0,28–0,48

0,29–0,50

100

mm/r

0,11-0,19

0,13-0,22

0,14-0,25

0,16-0,28

0,18-0,32

0,21-0,36

0,23-0,40

0,26-0,44

0,27-0,46

Grupa materiałowa

Prędkość skrawania vc

Metryczne

Zakres prędkości skrawania m/min

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

6,0

8,0

10,0

12,0

16,0

20,0

24,0

26,0

125

175

mm/r

0,09–0,18

0,10–0,21

0,12–0,24

0,14–0,30

0,18–0,36

0,23–0,42

0,27–0,48

0,28–0,50

120

170

mm/r

0,09–0,18

0,10–0,22

0,12–0,24

0,14–0,30

0,18–0,36

0,23–0,42

0,27–0,48

0,28–0,50

135

180

mm/r

0,09–0,18

0,10–0,25

0,12–0,27

0,14–0,33

0,18–0,39

0,23–0,45

0,27–0,51

0,28–0,50

130

mm/r

0,09–0,16

0,10–0,28

0,11–0,29

0,13–0,33

0,17–0,37

0,22–0,41

0,28–0,45

0,30–0,46

130

mm/r

0,09–0,16

0,10–0,28

0,11–0,29

0,13–0,33

0,17–0,37

0,22–0,41

0,24–0,45

0,25–0,46

100

mm/r

0,09–0,15

0,10–0,18

0,10–0,22

0,11–0,27

0,15–0,32

0,19–0,37

0,23–0,42

0,24–0,43

mm/r

0,09–0,15

0,09–0,18

0,10–0,22

0,10–0,27

0,15–0,32

0,19–0,37

0,23–0,42

0,24–0,43

mm/r

0,07–0,12

0,08–0,13

0,08–0,14

0,10–0,18

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

mm/r

0,07–0,12

0,08–0,13

0,08–0,16

0,10–0,18

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

mm/r

0,07–0,12

0,08–0,12

0,08–0,14

0,10–0,16

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

140

200

mm/r

0,11–0,26

0,13–0,32

0,15–0,44

0,18–0,49

0,25–0,58

0,29–0,64

0,35–0,70

0,36–0,75

130

180

mm/r

0,11–0,26

0,13–0,31

0,15–0,36

0,18–0,40

0,25–0,48

0,29–0,60

0,35–0,70

0,36–0,75

120

mm/r

0,10-0,22

0,12-0,25

0,15-0,35

0,16-0,40

0,20-0,48

0,26-0,60

0,30-0,63

0,32-0,65

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,04–0,07

0,05–0,09

0,05–0,10

0,07–0,12

0,08–0,13

0,09–0,15

0,10–0,17

Grupa materiałowa

Prędkość skrawania vc

Calowe

Zakres prędkości skrawania [SFM]

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

.236

.315

.394

.472

.630

.787

.945

1.023

230

410

570

IPR

.004–.007

.004–.008

.005–.009

.006–.012

.007–.014

.009–.016

.011–.019

.011–.020

230

390

560

IPR

.004–.007

.004–.009

.005–.009

.006–.012

.007–.014

.009–.016

.011–.019

.011–.020

300

440

590

IPR

.004–.007

.004–.010

.005–.011

.006–.013

.007–.015

.009–.018

.011–.020

200

310

430

IPR

.004–.006

.004–.011

.005–.013

.007–.015

.009–.016

.011–.018

.012–.018

160

300

430

IPR

.004–.006

.004–.011

.005–.013

.007–.015

.009–.016

.009–.018

.010–.018

100

210

330

IPR

.004–.006

.004–.007

.004–.009

.004–.011

.006–.013

.008–.015

.009–.016

.009–.017

130

200

260

IPR

.004–.006

.004–.007

.004–.009

.004–.011

.006–.013

.008–.015

.009–.016

.009–.017

180

300

IPR

.003–.005

.003–.006

.004–.007

.005–.009

.006–.010

.007–.011

.008–.011

100

200

300

IPR

.003–.005

.003–.006

.004–.007

.005–.009

.006–.010

.007–.011

.008–.011

130

200

IPR

.003–.005

.003–.006

.004–.006

.005–.009

.006–.010

.007–.011

.008–.011

260

460

660

IPR

.004–.010

.005–.013

.006–.017

.007–.019

.010–.023

.011–.025

.014–.028

.014–.030

260

430

590

IPR

.004–.010

.005–.012

.006–.014

.007–.016

.010–.019

.011–.024

.014–.028

.014–.030

230

310

390

IPR

.004–.009

.005–.010

.006–.014

.006–.016

.008–.019

.010–.024

.012–.025

.013–.026

100

IPR

.002–.004

.003–.005

.004–.006

.004–.007

.005–.008

100

IPR

.002–.004

.003–.005

.004–.006

.004–.007

.005–.008

110

IPR

.002–.004

.003–.005

.004–.006

.004–.007

.005–.008

100

130

IPR

.002–.003

.002–.004

.003–.005

.004–.006

.004–.007

Grupa materiałowa

Prędkość skrawania vc

Metryczne

Zakres prędkości skrawania m/min

Zalecane posuwy na obrót

Min.

Wartość początkowa

Maks.

6,0

8,0

10,0

12,0

16,0

20,0

24,0

26,0

125

175

mm/r

0,09–0,18

0,10–0,21

0,12–0,24

0,14–0,30

0,18–0,36

0,23–0,42

0,27–0,48

0,28–0,50

120

170

mm/r

0,09–0,18

0,10–0,22

0,12–0,24

0,14–0,30

0,18–0,36

0,23–0,42

0,27–0,48

0,28–0,50

135

180

mm/r

0,09–0,18

0,10–0,25

0,12–0,27

0,14–0,33

0,18–0,39

0,23–0,45

0,27–0,51

0,28–0,50

130

mm/r

0,09–0,16

0,10–0,28

0,11–0,29

0,13–0,33

0,17–0,37

0,22–0,41

0,28–0,45

0,30–0,46

130

mm/r

0,09–0,16

0,10–0,28

0,11–0,29

0,13–0,33

0,17–0,37

0,22–0,41

0,24–0,45

0,25–0,46

100

mm/r

0,09–0,15

0,10–0,18

0,10–0,22

0,11–0,27

0,15–0,32

0,19–0,37

0,23–0,42

0,24–0,43

mm/r

0,09–0,15

0,09–0,18

0,10–0,22

0,10–0,27

0,15–0,32

0,19–0,37

0,23–0,42

0,24–0,43

mm/r

0,07–0,12

0,08–0,13

0,08–0,14

0,10–0,18

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

mm/r

0,07–0,12

0,08–0,13

0,08–0,16

0,10–0,18

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

mm/r

0,07–0,12

0,08–0,12

0,08–0,14

0,10–0,16

0,12–0,22

0,15–0,26

0,18–0,27

0,19–0,28

140

200

mm/r

0,11–0,26

0,13–0,32

0,15–0,44

0,18–0,49

0,25–0,58

0,29–0,64

0,35–0,70

0,36–0,75

130

180

mm/r

0,11–0,26

0,13–0,31

0,15–0,36

0,18–0,40

0,25–0,48

0,29–0,60

0,35–0,70

0,36–0,75

120

mm/r

0,10-0,22

0,12-0,25

0,15-0,35

0,16-0,40

0,20-0,48

0,26-0,60

0,30-0,63

0,32-0,65

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,05–0,09

0,06–0,10

0,07–0,12

0,08–0,13

0,10–0,15

0,11–0,17

0,12–0,19

0,13–0,21

mm/r

0,04–0,07

0,05–0,09

0,05–0,10

0,07–0,12

0,08–0,13

0,09–0,15

0,10–0,17

Dowiedz się więcejView Less

Tolerancja

Tolerancja • Metryczne
D1 metryczne	tolerancja k8
6	0,000/+0,018
6–10	0,000/+0,022
10–18	0,000/+0,027
18–26	0,000/+0,033

Tolerancja • Calowe
D1 calowe	tolerancja k8
0.2362	0.0000/+0.0007
0.2362–0.3937	0.0000/+0.0009
0.3937–0.7087	0.0000/+0.0011
0.7087–1.0236	0.0000/+0.0013

Dowiedz się więcejView Less

I have read and accepted the Terms & Conditions of use

CAD Drawings Models

Can’t find the file type you’re looking for?

Product data

SDS

Karty charakterystyki substancji niebezpiecznych

Złóż nowe rozwiązanie aby znaleźć pasujące produkty do twoich narzedzi.

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

End Mill Adapter • HSKA63A • Metric

1125997

HSK63AEM20080M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

End Mill Adapter • HSKA63A • Metric

1126421

HSK100AEM20100M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

EM-BT form B/AD - Metric

1126917

BT40BEM20063M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

EM-DV form AD

1152193

DV50EM20150M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

EM MM-BT Form AD

1191774

BT50EM20080M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

EM MM-BT Form AD

1258021

BT30EM20080M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

DV40 Endmill Adapter • Coolant Form B/AD • Metric

1263799

DV40BEM20063M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

DV50 Endmill Adapter • Coolant Form B/AD • Metric

1264107

DV50BEM20063M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

EM • End Mill Adapters

1511880

KM63XMZEM2065Y

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

End Mill Adapter • HSKA63A • Metric

1778182

HSK80AEM20100M

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Złóż nowe rozwiązanie aby znaleźć pasujące produkty do twoich narzedzi.

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

KSEM™ • Chamfer Ring • Metric

3586185

KSEM160SEFM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370147

KTFST16000HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370148

KTFST16104HPCM

KTFST06340HPC

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370149

KTFST16100HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370150

KTFST16200HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370351

KTFST16271HPCM

KTFST06406HPC

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370352

KTFST16300HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370353

KTFST16500HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370354

KTFST16550HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

KenTIP™ FS • Insert • HPC Geometry

6370355

KTFST16600HPCM

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Nazwa produktu

Nr materiału

Nr katalogowy ISO

Nr katalogowy ANSI

Część zamienna

2259961

170.309

Cena katalogowa

/Każdy

Rabat

Twoja cena

/Każdy

Ilość

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.

Witamy

Potwierdź swoje preferencje

Aktualizuj preferencje

Sugestie dotyczące produktów

Product Family suggestions

Wiadomość Sprzedażowa

Wyślij wiadomość

Edytuj

Dodaj

Produkt podobny do:

KenTIP™ FS • Korpus wiertła • 8 x D • Chwyt SCF • Metryczne

Wiercenie modułowe • Chwyt kołnierzowy ze spłaszczeniem (SCF)

Nr materiału6372621

Nr katalogowy ISOKTFS160R08SCF20MNr katalogowy ANSIKTFS160R08SCF20M

Materiały przedmiotu obrabianego

Zastosowania

Właściwości i zalety

Parametry skrawania

Tolerancja

Sugestie dotyczące produktów

Product Family suggestions

Wiadomość Sprzedażowa

Powiadomienia

Wyślij wiadomość

Produkt podobny do:

KenTIP™ FS • Korpus wiertła • 8 x D • Chwyt SCF • Metryczne

Wiercenie modułowe • Chwyt kołnierzowy ze spłaszczeniem (SCF)

Nr materiału6372621

Nr katalogowy ISOKTFS160R08SCF20MNr katalogowy ANSIKTFS160R08SCF20M

Sending to {{cadTool}} in progress...

Materiały przedmiotu obrabianego

Zastosowania

Właściwości i zalety

Parametry skrawania

Tolerancja

The following files are available
