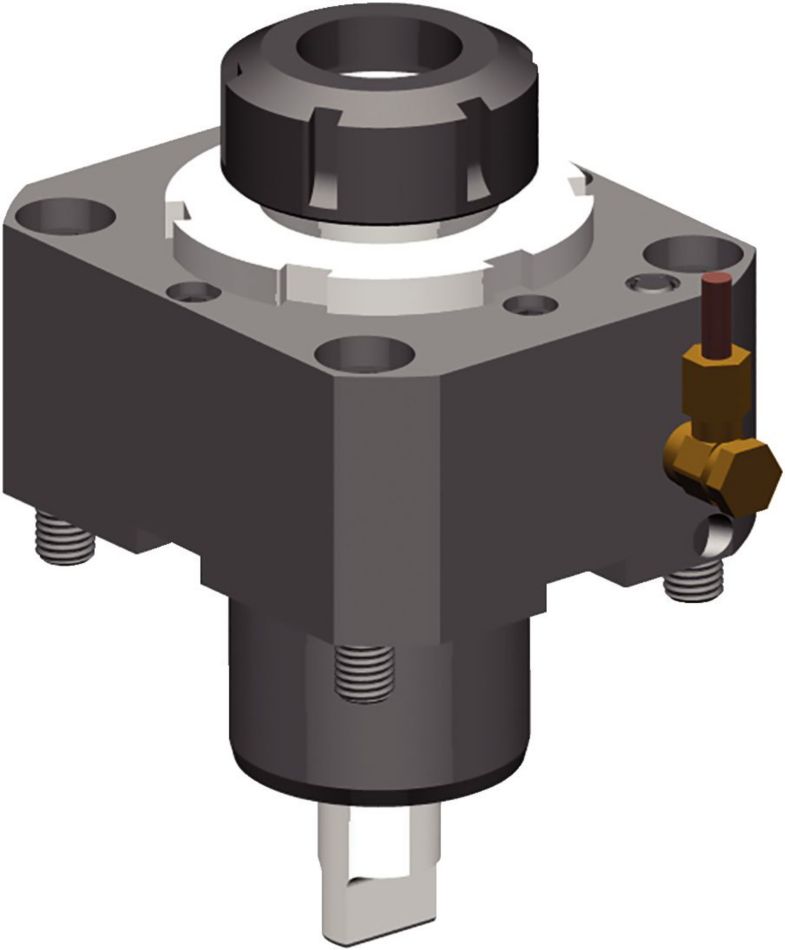

Sterowane narzędzie osiowe • ER™ • TACU002ER32DA61301864, TACU002ER32DA61301865, TACU002ER40DA61301840, TACU002ER40DA61301841

DMG Mori • napędzane oprawki osiowe • ER • MMC 002

Metryczne
Calowe
SAP Material Number 6588940
ISO Catalog Number TACU002ER40DA61301841
ANSI Catalog Number TACU002ER40DA61301841
[CST] Catalog Collet Series ER40
Machine Mount Code 002
[B2] Overall Width 149.9 mm
[B2] Overall Width 5.901 in
[D] Adapter / Shank / Bore Diameter 59.9 mm
[D] Adapter / Shank / Bore Diameter 2.358 in
[D11] Lock Nut Diameter 63 mm
[D11] Lock Nut Diameter 2.48 in
Lock Nut Diameter [DLN_2] 85 mm
HLD_LOCK_NUT_DIA_2_I 3.346 in
[H2] Overall Height 108 mm
[H2] Overall Height 4.252 in
[L] Overall Length 189 mm
[L] Overall Length 7.44 in
[L1] Gage Length 94.5 mm
[L1] Gage Length 3.72 in
Torque Machine Spindle Nm 100
Coolant Pressure Bar 70
Coolant Pressure PSI 1000
Coolant Delivery I/E
[CS1] Coolant Supply Exit Size M12X1 & G 1/8
Max RPM 10000
Weight Kilograms 7.92
Torque Newton Meters 176
Torque Foot Pounds 130
Zobacz wszystkie warianty produktów

Właściwości i zalety

Seria obrabiarki:

  • NL/NLX 1500–4000 MC/Y/SMC/SY

  • NLX 4000 (frezowanie z dużym momentem obrotowym)

  • NT 4200–5400

  • NZX 2500 (12-stanowiskowa głowica rewolwerowa)
