Sterowane narzędzie promieniowe • ER™ • TACU002ER32DR61301866, TACU002ER40DR61301843

DMG Mori • napędzane oprawki promieniowe • ER • MMC 002

Metryczne
Calowe
SAP Material Number 6588962
ISO Catalog Number TACU002ER40DR61301843
ANSI Catalog Number TACU002ER40DR61301843
MAR_ASTERISK *

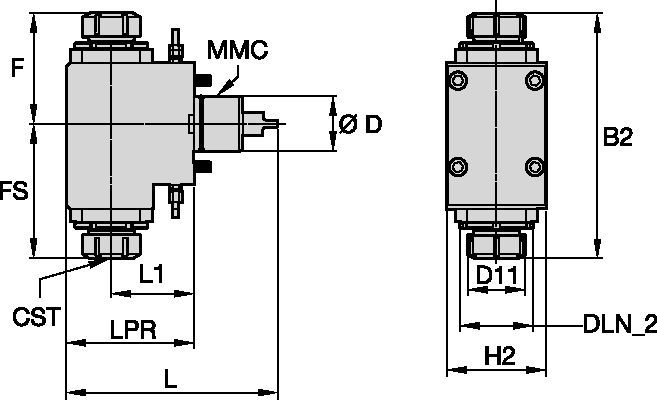

[CST] Catalog Collet Series ER40
Machine Mount Code 002
[B2] Overall Width 260 mm
[B2] Overall Width 10.236 in
[D] Adapter / Shank / Bore Diameter 59.9 mm
[D] Adapter / Shank / Bore Diameter 2.358 in
[D11] Lock Nut Diameter 63 mm
[D11] Lock Nut Diameter 2.48 in
Lock Nut Diameter [DLN_2] 80 mm
HLD_LOCK_NUT_DIA_2_I 3.149 in
[F] F Dimension 105.5 mm
[F] F Dimension 4.153 in
[FS] Secondary F Dimension 131.5 mm
[FS] Secondary F Dimension 5.177 in
[H2] Overall Height 108 mm
[H2] Overall Height 4.252 in
[L] Overall Length 230 mm
[L] Overall Length 9.055 in
[L1] Gage Length 90 mm
[L1] Gage Length 3.543 in
[LPR] Protruding Length 139 mm
[LPR] Protruding Length 5.472 in
Torque Machine Spindle Nm 100
Coolant Pressure Bar 25
Coolant Pressure PSI 360
Coolant Delivery I/E
[CS1] Coolant Supply Exit Size G 1/8
Max RPM 6000
Weight Kilograms 21.56
Torque Newton Meters 176
Torque Foot Pounds 130
Zobacz wszystkie warianty produktów

Zastosowania

  • Through Coolant: Axial: DrillingThrough Coolant: Axial: Drilling
  • ER Solid ColletER Solid Collet
  • Shank - Screw-OnShank - Screw-On
  • Collet - ER DIN 6499Collet - ER DIN 6499

Właściwości i zalety

Seria obrabiarki:

  • NL/NLX 1500–4000 MC/Y/SMC/SY

  • NLX 4000 (frezowanie z dużym momentem obrotowym)

  • NT 4200–5400

  • NZX 2500 (12-stanowiskowa głowica rewolwerowa)
