F6AJ-F8AJ...DL • Uzun ve Ekstra uzun • Çok kanallı
F6AJ-F8AJ...DL • Çok kanallı • Uzun • Ekstra uzun
Özellikler ve avantajlar
- Merkez dışı kesme.
Kullanım ve uygulama alanları
- Trochoidal Milling
- Side Milling/Shoulder Milling: Square End
- DIN number 6527

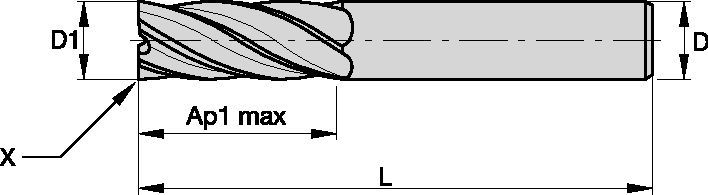

- Tool Dimensions: Flute Configuration: X (variable)
- Helix Angle: 45°
- Corner Style: Corner Chamfer
End Mill Tolerances | |||
D1 | tolerance e8 | D | tolerance h6 + / - |
≤3 | -0,014/-0,028 | ≤3 | +0/-0,006 |
|
-0,020/-0,038 |
|
+0/-0,008 |
|
-0,025/-0,047 |
|
+0/-0,009 |
|
-0,032/-0,059 |
|
+0/-0,011 |
|
-0,040/-0,073 |
|
+0/-0,013 |
Corner Chamfer (Chamfer height) | ||
D1 | BCH | tolerance |
2
|
0,10 | -0,05 |
6.76
|
0,20 | -0,10 |
9.71
|
0,30 | -0,10 |
15.71
|
0,40 | -0,20 |
Material
|
<="" td=""> | <="" td="" /> | |||||||||||||
Side Milling (A) | KCPM15 | Feed per Tooth
|
|||||||||||||
A | Cutting Speed
|
D1
|
|||||||||||||
ap | ae | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 25,0 | ||
P | 0 | Ap max | 0,05 x D | 150 | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | 0,124 |
1 | Ap max | 0,05 x D | 150 | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | 0,124 | |
2 | Ap max | 0,05 x D | 140 | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | 0,124 | |
3 | Ap max | 0,05 x D | 120 | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | 0,114 | |
4 | Ap max | 0,05 x D | 90 | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 | 0,098 | |
5 | Ap max | 0,05 x D | 60 | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | 0,091 | |
6 | Ap max | 0,04 x D | 50 | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | 0,071 | |
M | 1 | Ap max | 0,05 x D | 90 | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | 0,114 |
2 | Ap max | 0,05 x D | 60 | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | 0,091 | |
3 | Ap max | 0,05 x D | 60 | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | 0,071 | |
K | 1 | Ap max | 0,05 x D | 120 | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | 0,124 |
2 | Ap max | 0,05 x D | 110 | 140 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | 0,114 | |
3 | Ap max | 0,05 x D | 110 | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | 0,091 | |
H | 1 | Ap max | 0,04 x D | 80 | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 | 0,098 |
