KenReam™ S102 • Rowki spiralne • 5 x D • Wewnętrzne doprowadzanie chłodziwa • Chwyt walcowy prosty

Name: KenReam™ S102 • Rowki spiralne • 5 x D • Wewnętrzne doprowadzanie chłodziwa • Chwyt walcowy prosty
SKU: 7029835
Rating: 0 (0 reviews)

Rozwiertak monolityczny z węglika spiekanego do otworów nieprzelotowych w stali

Nr materiału7029835

Nr katalogowy ISOKRS102A140000H7Nr katalogowy ANSIKRS102A140000H7

KRS102 BH IC SS MM Holemaking - 7029835 - Kennametal

Open expanded view

Ogólna prezentacja

Cena katalogowa

$452.00/Każdy

Rabat

Twoja cena

/Każdy

W magazynieTen produkt nie jest już dostępnyWydłużony czas dostawy

Skontaktuj się z działem sprzedaży aby poznać wszystkie opcje cenowe

Ten produkt nie jest już dostępny

P Steel
M Stainless Steel
K Cast Iron
S High-Temp Alloys
Reaming: Blind Hole
Reaming: Blind & Cross
Through Coolant: Axial: Reaming
Shank - Cylindrical Plain

Podsumowanie
Parametry skrawania
Do pobrania
Pasujace produkty - strona maszyny
Opinia
Q&A

Metryczne

Calowe

Nr materiału	7029835
Nr katalogowy ISO	KRS102A140000H7
Nr katalogowy ANSI	KRS102A140000H7
Grade	KCU05A

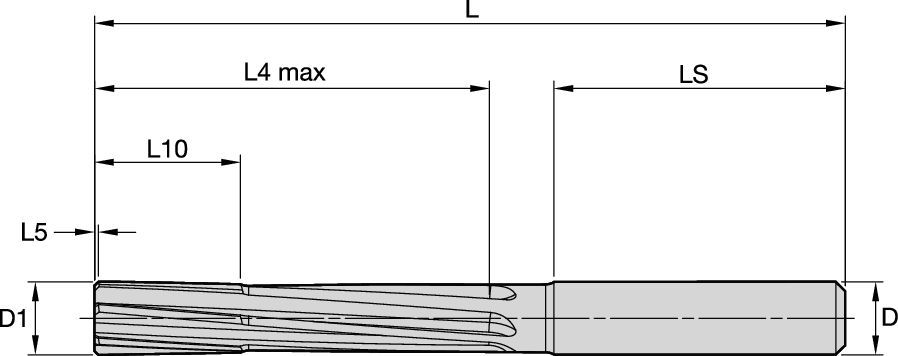

[D1] Reamer Diameter Minimum	14 mm
[D1] Reamer Diameter Minimum	.5516 in
REA_POINT_L_M	0.6 mm
REA_POINT_L_I	.0237 in
[L10] Cutting Edge Length	25 mm
[L10] Cutting Edge Length	.9843 in
[L4] Maximum Reaming Depth	77 mm
[L4] Maximum Reaming Depth	3.031 in
[L] Overall Length	132 mm
[L] Overall Length	5.196 in
[LS] Shank Length	45 mm
[LS] Shank Length	1.771 in
[D] Adapter / Shank / Bore Diameter	14 mm
[D] Adapter / Shank / Bore Diameter	.5512 in
[Z] Number of Flutes	6

See all Product Variants

Materiały przedmiotu obrabianego

Steel
Stainless Steel
Cast Iron
High-Temp Alloys

Zastosowania

Reaming: Blind Hole
Reaming: Blind & Cross
Through Coolant: Axial: Reaming
Shank - Cylindrical Plain

Właściwości i zalety

Zaawansowany substrat i powłoka zapewniające doskonałą trwałość narzędzia i produktywność.
Opatentowany łamacz wióra i prawoskrętne rowki o spiralnej krawędzi skrawającej zapewniają doskonałe łamanie wióra i odprowadzanie wiórów przy obróbce otworów nieprzelotowych.
Zwiększona długość rowka oddziela wióry i zapobiega ich splątaniu.

Złóż nowe rozwiązanie aby obliczyc parametry posuwu i prędkości

Po złóżeniu rozwiązania wybierz ikonę "Posuwy i prędkości" a system pokaże rekomendowane wartości. Możesz doprecyzować wyniki dodając maszynę i jej specyfikacje lub zmień wartości początkowe Używając suwaki.

Dimension

Wymiary rozwiertaków dostępnych na zamówienie

D1 min		D1 max		D		L		L4		L10		LS
mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	Z
14,000	0.5512	15,999	0.6299	16	0.630	147,4	5.80	92,4	3.64	7,5	0.30	49	1.93	6
16,000	0.6299	17,999	0.7086	20	0.787	159,4	6.28	102,4	4.03	7,5	0.30	51	2.01	6
18,000	0.7087	20,000	0.7874	20	0.787	173,4	6.83	116,4	4.58	7,5	0.30	51	2.01	6
20,001	0.7874	22,499	0.8858	20	0.787	202,4	7.97	145,4	5.72	7,5	0.30	51	2.01	6
22,500	0.8858	24,999	0.9842	20	0.787	212,4	8.36	155,4	6.12	7,5	0.30	51	2.01	6
25,000	0.9843	27,499	1.0826	25	0.984	232,4	9.15	169,4	6.67	7,5	0.30	57	2.24	8
27,500	1.0827	29,999	1.1811	25	0.984	242,4	9.54	179,4	7.06	7,5	0.30	57	2.24	8
30,000	1.1811	32,499	1.2795	25	0.984	272,4	10.72	209,4	8.24	7,5	0.30	57	2.24	8
32,500	1.2795	34,999	1.3779	32	1.260	272,4	10.72	205,4	8.09	7,5	0.30	61	2.40	8
35,000	1.3780	37,499	1.4763	32	1.260	272,4	10.72	205,4	8.09	7,5	0.30	61	2.40	8
37,500	1.4764	39,999	1.5748	32	1.260	272,4	10.72	205,4	8.09	7,5	0.30	61	2.40	8
40,000	1.5748	42,500	1.6732	32	1.260	272,4	10.72	205,4	8.09	7,5	0.30	61	2.40	8

Dowiedz się więcejView Less

Parametry skrawania

Material Group
		straight flute			helical flute
		K605			KC6305			Inch
		Cutting Speed vc			Cutting Speed vc			Recommended Feed Rate per Tooth
		Range SFM			Range SFM			Tool Diameter (inch)	.164–.281		.282–.378		.378–.551
		Min	Starting Value	Max	Min	Starting Value	Max	Feed/Tooth	Min	Max	Min	Max	Min	Max
P	1	131	197	230	295	394	508	inch/z	.002	.004	.002	.005	.002	.006
	2	131	197	230	295	394	508	inch/z	.002	.004	.002	.005	.002	.006
	3	115	164	197	246	328	426	inch/z	.002	.004	.002	.005	.002	.006
	4	82	131	148	197	262	344	inch/z	.002	.004	.002	.005	.002	.006
	5	49	66	82	98	131	180	inch/z	.002	.003	.002	.004	.002	.005
	6	49	66	82	98	131	180	inch/z	.002	.003	.002	.004	.002	.005
M	1	26	33	49	49	66	92	inch/z	.002	.003	.002	.004	.002	.004
	2	26	33	49	49	66	92	inch/z	.002	.003	.002	.004	.002	.004
	3	26	33	49	49	66	92	inch/z	.002	.003	.002	.004	.002	.004
K	1	115	164	197	246	328	426	inch/z	.002	.006	.002	.007	.002	.008
	2	82	131	164	197	295	361	inch/z	.002	.006	.002	.006	.002	.007
	3	66	98	148	197	262	344	inch/z	.002	.005	.002	.006	.002	.006
N	1	361	492	640	–	–	–	inch/z	.002	.006	.002	.007	.002	.008
	2	361	492	640	–	–	–	inch/z	.002	.006	.002	.007	.002	.008
	3	361	492	640	–	–	–	inch/z	.002	.006	.002	.007	.002	.008
	4	361	492	640	–	–	–	inch/z	.002	.006	.002	.007	.002	.008
	5	344	459	590	–	–	–	inch/z	.002	.006	.002	.007	.002	.008
S	1	26	33	49	49	66	92	inch/z	.002	.003	.002	.004	.002	.005
	2	26	33	49	50	66	92	inch/z	.002	.003	.002	.004	.002	.005
	3	49	66	98	66	98	131	inch/z	.002	.004	.002	.005	.002	.006
	4	49	66	98	66	98	131	inch/z	.002	.004	.002	.005	.002	.006

Material Group
		straight flute			helical flute
		K605			KC6305			Metric
		Cutting Speed vc						Recommended Feed Rate per Tooth
		Range m/min						Tool Diameter (mm)	4,16–7,15mm		7,16–9,59mm		9,60–14,00mm
		Min	Starting Value	Max	Min	Starting Value	Max	Feed/Tooth	Min	Max	Min	Max	Min	Max
P	1	40	60	70	90	120	155	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	2	40	60	70	90	120	155	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	3	35	50	60	75	100	130	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	4	25	40	45	60	80	105	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	5	15	20	25	30	40	55	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	6	15	20	25	30	40	55	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
M	1	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
	2	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
	3	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
K	1	35	50	60	75	100	130	mm/z	0,05	0,16	0,05	0,18	0,05	0,20
	2	25	40	50	60	90	110	mm/z	0,05	0,14	0,05	0,16	0,05	0,18
	3	20	30	45	60	80	105	mm/z	0,05	0,12	0,05	0,14	0,05	0,16
N	1	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	2	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	3	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	4	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	5	105	140	180	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
S	1	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	2	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	3	15	20	30	20	30	40	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	4	15	20	30	20	30	40	mm/z	0,05	0,10	0,05	0,12	0,05	0,15


		straight flute			helical flute
		K605			KC6305			Metric
		Cutting Speed vc						Recommended Feed Rate per Tooth
		Range m/min						Tool Diameter (mm)	4,16–7,15		7,16–9,59		9,60–14,00
Material Group		Min	Starting Value	Max	Min	Starting Value	Max	Feed/Tooth	Min	Max	Min	Max	Min	Max
P	1	40	60	70	90	120	155	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	2	40	60	70	90	120	155	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	3	35	50	60	75	100	130	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	4	25	40	45	60	80	105	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	5	15	20	25	30	40	55	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	6	15	20	25	30	40	55	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
M	1	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
	2	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
	3	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,09	0,04	0,10
K	1	35	50	60	75	100	130	mm/z	0,05	0,16	0,05	0,18	0,05	0,20
	2	25	40	50	60	90	110	mm/z	0,05	0,14	0,05	0,16	0,05	0,18
	3	20	30	45	60	80	105	mm/z	0,05	0,12	0,05	0,14	0,05	0,16
N	1	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	2	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	3	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	4	110	150	195	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
	5	105	140	180	–	–	–	mm/z	0,06	0,16	0,06	0,18	0,06	0,20
S	1	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	2	8	10	15	15	20	28	mm/z	0,04	0,08	0,04	0,10	0,04	0,12
	3	15	20	30	20	30	40	mm/z	0,05	0,10	0,05	0,12	0,05	0,15
	4	15	20	30	20	30	40	mm/z	0,05	0,10	0,05	0,12	0,05	0,15

Recommended Reaming Allowance in Diameter
Tool Diameter (mm)	4,000 7,000		7,001 10,000		10,001 14,000
2 x ap	min	max	min	max	min	max
mm	0,20	0,30	0,20	0,30	0,20	0,40

Material Group		Cutting Speed vc			Recommended feed per tooth (fz = mm/th)
		Range m/min			Recommended feed per tooth (fz = mm/th)
		Min	Starting Value	Max	Tool Diameter (mm)	4,000 7,000		7,001 10,000		10,001 14,000
		Min	Starting Value	Max	Feed/Tooth	Min	Max	Min	Max	Min	Max
P	1	90	130	160	mm/z	0,06	0,12	0,08	0,15	0,08	0,20
	2	90	130	160	mm/z	0,06	0,12	0,08	0,15	0,08	0,20
	3	90	130	160	mm/z	0,06	0,12	0,08	0,15	0,08	0,20
	4	80	120	160	mm/z	0,06	0,12	0,08	0,15	0,08	0,20
	5	20	40	60	mm/z	0,06	0,12	0,08	0,15	0,08	0,15
	6	20	40	60	mm/z	0,06	0,12	0,08	0,15	0,08	0,15
M	1	20	40	50	mm/z	0,08	0,12	0,08	0,15	0,08	0,15
	2	20	40	50	mm/z	0,08	0,12	0,08	0,15	0,08	0,15
	3	20	40	50	mm/z	0,08	0,12	0,08	0,15	0,08	0,15
K	1	80	160	240	mm/z	0,06	0,15	0,08	0,20	0,08	0,20
	2	80	140	200	mm/z	0,06	0,15	0,08	0,20	0,08	0,20
	3	60	90	120	mm/z	0,06	0,15	0,08	0,15	0,08	0,15
S	1	15	20	30	mm/z	0,06	0,12	0,06	0,15	0,06	0,15
	2	15	20	30	mm/z	0,06	0,12	0,06	0,15	0,06	0,15
	3	20	30	40	mm/z	0,06	0,12	0,06	0,15	0,06	0,15
	4	20	30	40	mm/z	0,06	0,12	0,06	0,15	0,06	0,15

Dowiedz się więcejView Less
