TG HexタップT&C-SS IN
TGシングルアングルコレットチャック伸長および圧縮
メートル
インチ
| SAP Material Number | 1288221 |
| ISO Catalog Number | SS075TCTG050 |
| ANSI Catalog Number | SS075TCTG050 |
| [CST] Catalog Collet Series | TG50 |

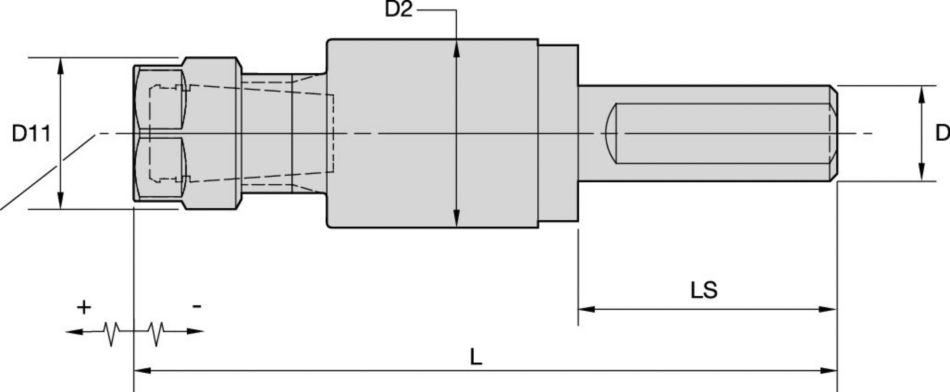

| [D11] Lock Nut Diameter | 30.9560 mm |
| [D11] Lock Nut Diameter | 1.218 in |
| [D2] Body Diameter 1 Workpiece Side | 37.4650 mm |
| [D2] Body Diameter 1 Workpiece Side | 1.475 in |
| [L] Overall Length | 139.2170 mm |
| [L] Overall Length | 5.481 in |
| [LS] Shank Length | 50.8 mm |
| [LS] Shank Length | 2.0 in |
| [LTN] Slide Tension | 6.3500 mm |
| [LTN] Slide Tension | .2500 in |
| [LCM] Slide Compression | 7.6200 mm |
| [LCM] Slide Compression | .3000 in |
| Torque Catalog Foot Pounds | 75 |
| Weight Pounds | 0.68 |
| [D] Adapter / Shank / Bore Diameter | 19.05 mm |
| [D] Adapter / Shank / Bore Diameter | .75 in |
使用法と用途
シャンク — ストレート プレーン
シャンク — ストレートWeldon
シャンク — ストレート四角部付き
軸方向調整 — エンド
バランスのとれた設計
Compensation: Tension and Compression
穴あけ加工 — スルークーラント
特徴と利点
- 驚異的な保持力（3：1アドバンテージ）
- 減摩性ドライブ
- コンパクト設計
- アジャストメントハードスタート
