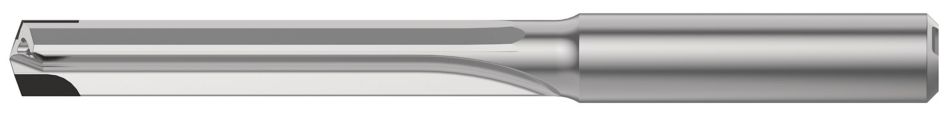

Drilling
Corner Style: Corner ChamferDownloaded file will be available after import in the {{cadTool}} tool library.
| Objednací číslo | 6761190 |
| ISO katalogové ID | B467A17000SP |
| ANSI katalogové ID | B467A17000SP |
| Grade | KD1415 |

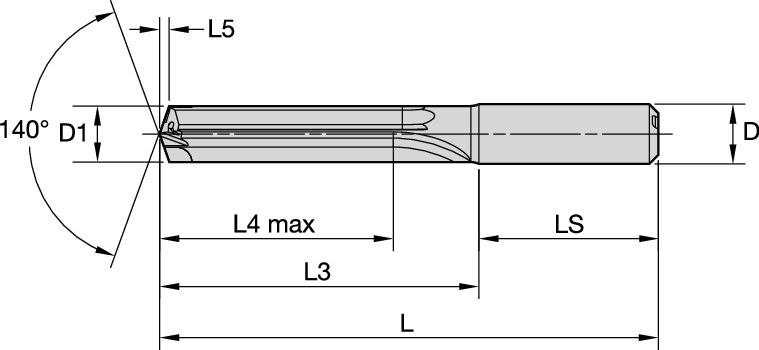

| [D1] Drill Diameter M | 17 mm |
| [D1] Drill Diameter M | 0.6693 in |
| [L] Overall Length | 143.5 mm |
| [L] Overall Length | 5.6496 in |
| [L3] Flute Length | 93 mm |
| [L3] Flute Length | 3.6614 in |
| [L4] Maximum Drilling Depth | 71 mm |
| [L4] Maximum Drilling Depth | 2.7953 in |
| [L5] Drill Point Length | 2.8677 mm |
| [L5] Drill Point Length | 0.1129 in |
| [LS] Shank Length | 48 mm |
| [LS] Shank Length | 1.8898 in |
| [D] Adapter / Shank / Bore Diameter | 18 mm |
| [D] Adapter / Shank / Bore Diameter | 0.7087 in |
DrillingCorner Style: Corner ChamferKarbidy
KD1415
PCD-tip brazed to carbide for general machining of aluminum with a low silicon content, non-ferrous heavy metals, and plastics. KD1415™ can be used at high cutting speeds and for continuous cutting, even where outstanding surface finishes are required. KD1415 is suitable for wet and dry machining.
Vytvořit řešení pro výpočet posuvů a rychlosti
Po vytvoření řešení stačí vybrat ikonu Posuvy & Rychlosti a náš systém poskytne doporučení. Informace můžete upravit přidáním zařízení a specifikací nebo provést úpravy pomocí posuvníků.
| Materiálová skupina |  |  | |||||||||
| Řezná rychlost | Palcové | ||||||||||
| Rozsah řezných rychlostí | Doporučený posuv (f) podle průměru | ||||||||||
| Min | Počáteční hodnota | Max | 1/4 .250 | 5/16 .313 | 3/8 .375 | 1/2 .500 | 5/8 .625 | 3/4 .750 | |||
| N | 1 | 490 | 980 | 1970 | palce/ot. | .004–.007 | .005–.008 | .006–.009 | .006–.009 | .007–.010 | .008–.011 |
| 2 | 490 | 820 | 1640 | palce/ot. | .005–008 | .006–.009 | .006–.009 | .007–.010 | .008–.011 | .009–.012 | |
| 3 | 490 | 490 | 1310 | palce/ot. | .004–.007 | .005–.008 | .006–.009 | .006–.009 | .007–.010 | .008–.011 | |
| 4 | 330 | 560 | 820 | palce na ot. | .004–.007 | .005–.008 | .006–.009 | .006–.009 | .007–.010 | .008–.011 | |
| Materiálová skupina | |  | |||||||||
| Řezná rychlost | Metrické | ||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||
| Min | Počáteční hodnota | Max | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||
| N | 1 | 150 | 300 | 600 | mm/ot. | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 |
| 2 | 150 | 250 | 500 | mm/ot. | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | 0,22–0,30 | |
| 3 | 150 | 150 | 400 | mm/ot. | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | |
| 4 | 100 | 170 | 250 | mm/ot. | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | |
| Materiálová skupina | | | |||||||||
| Řezná rychlost | Metrické | ||||||||||
| Rozsah | Doporučený posuv (f) podle průměru | ||||||||||
| Min | Počáteční hodnota | Max | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||
| N | 1 | 150 | 300 | 600 | mm/r | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 |
| 2 | 150 | 250 | 500 | mm/r | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | 0,22–0,30 | |
| 3 | 150 | 150 | 400 | mm/r | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | |
| 4 | 100 | 170 | 250 | mm/r | 0,10–0,18 | 0,12–0,20 | 0,14–0,22 | 0,16–0,24 | 0,18–0,26 | 0,20–0,28 | |
| Rozsah nominálních průměrů | Tolerance D1 m7 | Tolerance D h6 |
| 1–3 | 0,002/0,012 | 0,000/-0,006 |
| 0,004/0,016 | 0,000/-0,008 | |
| 0,006/0,021 | 0,000/-0,009 | |
| 0,007/0,025 | 0,000/-0,011 | |
| 0,008/0,029 | 0,000/-0,013 |
| Rozsah nominálních průměrů | Tolerance D1 m7 | Tolerance D h6 |
| 0,0394–0,1181 | .0001/.0005 | 0,0000/-0,0002 |
| 0,0002/0,0006 | 0,0000/-0,0003 | |
| 0,0002/0,0008 | 0,0000/-0,0004 | |
| 0,0003/0,0010 | 0,0000/-0,0004 | |
| 0,0003/0,0011 | 0,0000/-0,0005 |
