KenCut™ MM • F2AL-WM • Ball Nose • 2 Flutes • Extended Neck • Long • Plain Shank • Metric
KenCut™ MM Solid Carbide End Mill for Finishing of Steels and Hard Materials
Features and benefits
- Centre cutting for plunging and ramping operations.
- Solid carbide end mill for micro machining and small parts machining.
- Solid carbide end mill for machining of steels and hardened steels up to 67HRC.
Uses and application
Side Milling/Shoulder Milling: Ball Nose
3D Profiling
Corner Style: Ball Nose
Helix Angle: 30°
Tool Dimensions: Flute Configuration: 2
Workpiece Materials
P
Steel
H
Hardened Materials
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Workpiece Material
Workpiece Material
-
P Steel (9)
-
P3Alloy Steels & Tool Steels C > .25%; <330 HB; <35 HRC; 600-850 N/mm^2 UTS(9)
-
P4Alloy Steels & Tool Steels C > .25%; 350-420 HB; 35-43 HRC; 850-1400 N/mm^2 UTS(9)
-
-
H Hardened Materials (9)
-
H1Hardened Materials 44-48 HRC(9)
-
H2Hardened Materials 48-55 HRC(9)
-
H3Hardened Materials 56-60 HRC(9)
-
H4Hardened Materials >60 HRC(9)
-
Applications
Applications
-
Profile Milling (9)
-
Shoulder Ball Nose (9)
Cutting Diameter
Cutting Diameter
-
0.039 in (3)
-
0.06 in (1)
-
0.079 in (3)
-
0.157 in (2)
to
Cutting Diameter
Cutting Diameter
-
1.0 mm (3)
-
1.5 mm (1)
-
2.0 mm (3)
-
4.0 mm (2)
to
Cutting Length
Cutting Length
-
1.6 mm (3)
-
2.401 mm (1)
-
3.2 mm (3)
-
6.0 mm (2)
to
Cutting Length
Cutting Length
-
0.063 in (3)
-
0.095 in (1)
-
0.126 in (3)
-
0.237 in (2)
to
Reach
Reach
-
0.237 in (2)
-
0.394 in (2)
-
0.63 in (4)
-
0.787 in (1)
to
Reach
Reach
-
6.0 mm (2)
-
10.0 mm (2)
-
16.0 mm (4)
-
20.0 mm (1)
to
Corner Radius
Corner Radius
-
0.02 in (3)
-
0.03 in (1)
-
0.039 in (3)
-
0.079 in (2)
to
Corner Radius
Corner Radius
-
0.5 mm (3)
-
0.75 mm (1)
-
1.0 mm (3)
-
2.0 mm (2)
to
Front-End
Neck Diameter
Neck Diameter
-
0.037 in (3)
-
0.057 in (1)
-
0.077 in (3)
-
0.155 in (1)
to
Neck Diameter
Neck Diameter
-
0.951 mm (3)
-
1.451 mm (1)
-
1.951 mm (3)
-
3.926 mm (1)
to
Back-End
Back-End Diameter
Back-End Diameter
-
4.0 mm (7)
-
6.0 mm (2)
to
Back-End Diameter
Back-End Diameter
-
0.157 in (7)
-
0.237 in (2)
to
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 9
of 9 results
Metric
Inch
Show
Metric
Inch

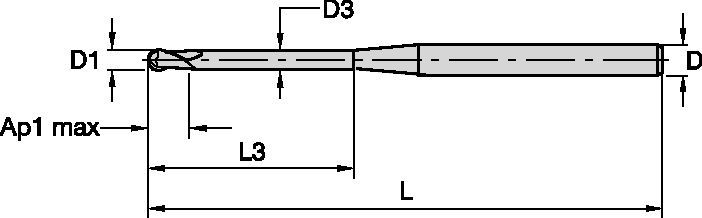

| SAP Material Number | ISO Catalog Number | ANSI Catalog Number | Grade | Adapter Style Machine Side | [D1] Effective Cutting Diameter | [D1] Effective Cutting Diameter | [D] Adapter / Shank / Bore Diameter | [D] Adapter / Shank / Bore Diameter | [D3] Neck Diameter | [D3] Neck Diameter | [AP1MAX] 1st Maximum Cutting Depth | [AP1MAX] 1st Maximum Cutting Depth | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6559904 | F2AL0100AWM30E060 | F2AL0100AWM30E060 | KC639M | Straight-Cylindrical | 1.0000 | .0394 | 4.0 | .1575 | 0.9500 | .0374 | 1.6000 | .0630 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$106.73
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6559905 | F2AL0100AWM30E100 | F2AL0100AWM30E100 | KC639M | Straight-Cylindrical | 1.0000 | .0394 | 4.0 | .1575 | 0.9500 | .0374 | 1.6000 | .0630 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$106.73
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6559906 | F2AL0100AWM30E160 | F2AL0100AWM30E160 | KC639M | Straight-Cylindrical | 1.0000 | .0394 | 4.0 | .1575 | 0.9500 | .0374 | 1.6000 | .0630 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$106.73
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6559907 | F2AL0150AWM30E160 | F2AL0150AWM30E160 | KC639M | Straight-Cylindrical | 1.5000 | .0591 | 4.0 | .1575 | 1.4400 | .0567 | 2.4000 | .0945 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$106.73
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6524798 | F2AL0200AWM30E0200 | F2AL0200AWM30E0200 | KC639M | Straight-Cylindrical | 2.0000 | .0787 | 4.0 | .1575 | 1.9400 | .0764 | 3.2000 | .1260 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$108.47
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6524800 | F2AL0200AWM30E100 | F2AL0200AWM30E100 | KC639M | Straight-Cylindrical | 2.0000 | .0787 | 4.0 | .1575 | 1.9400 | .0764 | 3.2000 | .1260 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$108.47
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6524802 | F2AL0200AWM30E160 | F2AL0200AWM30E160 | KC639M | Straight-Cylindrical | 2.0000 | .0787 | 4.0 | .1575 | 1.9400 | .0764 | 3.2000 | .1260 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$108.47
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6524818 | F2AL0400AWM30E060 | F2AL0400AWM30E060 | KC639M | Straight-Cylindrical | 4.0000 | .1575 | 6.0 | .2362 | 6.0000 | .2362 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$121.92
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6524820 | F2AL0400AWM30E160 | F2AL0400AWM30E160 | KC639M | Straight-Cylindrical | 4.0000 | .1575 | 6.0 | .2362 | 3.9200 | .1543 | 6.0000 | .2362 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$121.92
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
Grades
-
KC637M
Coated, tough, wear-resistant carbide grade with hard PVD coating, particularly suitable for machining steels above 48 HRC.
P SteelH Hardened Materials -
KC639M
PVD- (AlTiN) coated carbide on a submicron carbide substrate. This hard coating provides outstanding performance in milling hardened materials (58–65 HRC).
P SteelH Hardened Materials -
KDF310
Diamond coated carbide grade with PVD mono-layer. Specially designed for cutting graphite and
composite materials. This grade is characterized by high wear resistance and chemical stability.
| End Mill Tolerances | |||
| D1 | tolerance e8 | D | tolerance h6 + / - |
| ≤3 | -0,014/-0,028 | ≤3 | +0/-0,006 |
| 3–6 | -0,020/-0,038 | 3–6 | +0/-0,008 |
| 6–10 | -0,025/-0,047 | 6–10 | +0/-0,009 |
| 10–18 | -0,032/-0,059 | 10–18 | +0/-0,011 |
| 18–30 | -0,040/-0,073 | 18–30 | +0/-0,013 |
 <="" td=""> |  <="" td="" /> |
||||||||||||||||
| Profiling | KC639M | Feed per Tooth — Roughing (A). | |||||||||||||||
| A | Cutting Speed vc m/min | D1 Diameter | |||||||||||||||
| Material Group | ap | ae | Min | Max | mm | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | |
| P | 3 | 0,2 x D | 0,1 x D | 187 | 211 | fz | 0,0022 | 0,0030 | 0,0037 | 0,0044 | 0,0059 | 0,0075 | 0,0113 | 0,0152 | 0,0192 | 0,0232 | 0,0309 |
| 4 | 0,2 x D | 0,1 x D | 164 | 187 | fz | 0,0021 | 0,0028 | 0,0035 | 0,0042 | 0,0056 | 0,0070 | 0,0105 | 0,0141 | 0,0177 | 0,0213 | 0,0285 | |
| 1 | 0,15 x D | 0,1 x D | 126 | 176 | fz | 0,0031 | 0,0041 | 0,0052 | 0,0062 | 0,0083 | 0,0104 | 0,0157 | 0,0211 | 0,0265 | 0,0319 | 0,0426 | |
| H | 2 | 0,1 x D | 0,075 x D | 107 | 184 | fz | 0,0035 | 0,0047 | 0,0059 | 0,0070 | 0,0094 | 0,0118 | 0,0178 | 0,0238 | 0,0299 | 0,0360 | 0,0480 |
| 3 | 0,05 x D | 0,05 x D | 124 | 186 | fz | 0,0040 | 0,0053 | 0,0066 | 0,0080 | 0,0106 | 0,0133 | 0,0201 | 0,0269 | 0,0338 | 0,0408 | 0,0544 | |
| 4 | 0,05 x D | 0,05 x D | 104 | 145 | fz | 0,0027 | 0,0035 | 0,0044 | 0,0053 | 0,0071 | 0,0089 | 0,0134 | 0,0179 | 0,0226 | 0,0272 | 0,0362 | |
| <="" td=""> | <="" td="" /> |
||||||||||||||||
| Profiling | KC639M | Feed per Tooth — Semi-Finishing (A). | |||||||||||||||
| A | Cutting Speed vc m/min | D1 Diameter | |||||||||||||||
| Material Group | ap | ae | Min | Max | mm | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | |
| P | 3 | 0,1 x D | 0,05 x D | 245 | 275 | fz | 0,0050 | 0,0066 | 0,0083 | 0,0099 | 0,0133 | 0,0167 | 0,0253 | 0,0339 | 0,0428 | 0,0518 | 0,0690 |
| 4 | 0,1 x D | 0,05 x D | 214 | 245 | fz | 0,0046 | 0,0062 | 0,0077 | 0,0093 | 0,0124 | 0,0155 | 0,0235 | 0,0314 | 0,0396 | 0,0477 | 0,0636 | |
| 1 | 0,07 x D | 0,1 x D | 180 | 252 | fz | 0,0058 | 0,0077 | 0,0097 | 0,0116 | 0,0155 | 0,0194 | 0,0294 | 0,0393 | 0,0495 | 0,0596 | 0,0795 | |
| H | 2 | 0,05 x D | 0,04 x D | 145 | 248 | fz | 0,0050 | 0,0067 | 0,0084 | 0,0101 | 0,0135 | 0,0169 | 0,0255 | 0,0342 | 0,0430 | 0,0518 | 0,0690 |
| 3 | 0,03 x D | 0,03 x D | 157 | 235 | fz | 0,0045 | 0,0061 | 0,0076 | 0,0091 | 0,0122 | 0,0152 | 0,0230 | 0,0308 | 0,0387 | 0,0466 | 0,0621 | |
| 4 | 0,03 x D | 0,03 x D | 131 | 183 | fz | 0,0030 | 0,0040 | 0,0051 | 0,0061 | 0,0081 | 0,0102 | 0,0153 | 0,0205 | 0,0258 | 0,0311 | 0,0414 | |
| <="" td=""> | <="" td="" /> |
||||||||||||||||
| Profiling | KC639M | Feed per Tooth — Finishing (A). | |||||||||||||||
| A | Cutting Speed vc m/min | D1 Diameter | |||||||||||||||
| Material Group | ap | ae | Min | Max | mm | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | |
| P | 3 | 0,04 x D | 0,04 x D | 374 | 421 | fz | 0,0076 | 0,0102 | 0,0127 | 0,0153 | 0,0204 | 0,0256 | 0,0389 | 0,0522 | 0,0659 | 0,0796 | 0,1062 |
| 4 | 0,04 x D | 0,04 x D | 328 | 374 | fz | 0,0071 | 0,0095 | 0,0119 | 0,0143 | 0,0191 | 0,0239 | 0,0361 | 0,0484 | 0,0609 | 0,0734 | 0,0979 | |
| 1 | 0,03 x D | 0,03 x D | 261 | 365 | fz | 0,0076 | 0,0102 | 0,0127 | 0,0153 | 0,0204 | 0,0255 | 0,0386 | 0,0517 | 0,0650 | 0,0784 | 0,1045 | |
| H | 2 | 0,03 x D | 0,03 x D | 183 | 313 | fz | 0,0058 | 0,0077 | 0,0096 | 0,0116 | 0,0154 | 0,0193 | 0,0292 | 0,0391 | 0,0491 | 0,0592 | 0,0789 |
| 3 | 0,02 x D | 0,02 x D | 194 | 292 | fz | 0,0049 | 0,0065 | 0,0081 | 0,0097 | 0,0130 | 0,0163 | 0,0245 | 0,0328 | 0,0413 | 0,0497 | 0,0663 | |
| 4 | 0.02 x D | 0,02 x D | 162 | 227 | fz | 0,0032 | 0,0043 | 0,0054 | 0,0065 | 0,0087 | 0,0108 | 0,0164 | 0,0219 | 0,0275 | 0,0331 | 0,0442 | |
