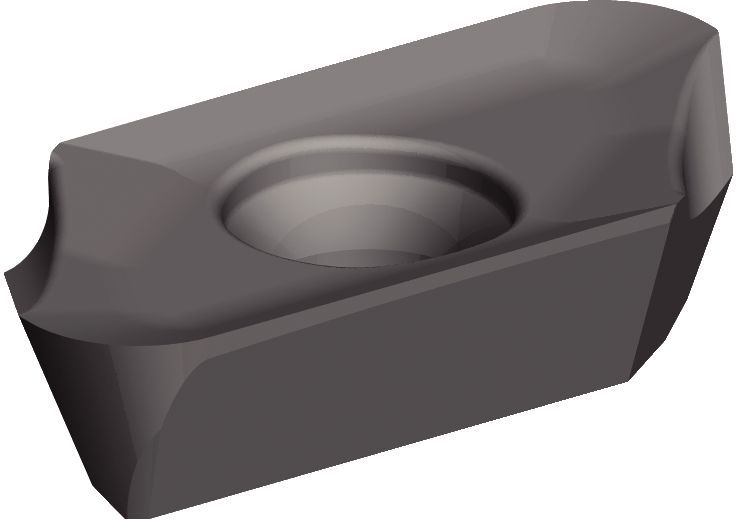

ZDET16-FR721 • Stellram • Sharp edge for finishing applications
Milling Inserts
Features and benefits
- Sharp edge preparation for finishing applications.
Workpiece Materials
K
Cast Iron
N
Non-Ferrous
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Workpiece Material
Workpiece Material
-
K Cast Iron (11)
-
K1Gray Cast Iron 120-290 HB; <32 HRC; 125-500 N/mm^2 UTS(11)
-
K2Low and Medium Strength CGI and Ductile Irons 130-260 HB; <28 HRC; <600 N/mm^2 UTS(11)
-
K3High Strength Ductile and Austempered Ductile Iron 180-350 HB; <43 HRC; >600 N/mm^2 UTS(11)
-
-
N Non-Ferrous Materials (11)
-
N1Wrought Aluminum(11)
-
N2Low-Silicon Aluminum Alloys and Magnesium Alloys Si <12.2%(11)
-
N3High-Silicon Aluminum Alloys Si >12.2%(11)
-
Corner Radius
Corner Radius
-
0.012 in (1)
-
0.016 in (1)
-
0.031 in (1)
-
0.049 in (1)
-
0.066 in (1)
-
0.083 in (1)
-
0.103 in (1)
-
0.122 in (1)
-
0.13 in (1)
-
0.206 in (1)
-
0.244 in (1)
to
Corner Radius
Corner Radius
-
0.301 mm (1)
-
0.4 mm (1)
-
0.8 mm (1)
-
1.25 mm (1)
-
1.675 mm (1)
-
2.1 mm (1)
-
2.6 mm (1)
-
3.1 mm (1)
-
3.301 mm (1)
-
5.2 mm (1)
-
6.2 mm (1)
to
Insert Geometry
Cutting Edge Length
Cutting Edge Length
-
16.375 mm (2)
-
16.401 mm (9)
to
Cutting Edge Length
Cutting Edge Length
-
0.645 in (2)
-
0.646 in (9)
to
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 10
of 11 results
Metric
Inch
Show
Metric
Inch
| SAP Material Number | ISO Catalog Number | ANSI Catalog Number | Grade | [LI] Insert Length | [LI] Insert Length | [W] Insert Width | [W] Insert Width | [S] Insert Thickness | [S] Insert Thickness | Resultant WorkPiece Radius | Resultant WorkPiece Radius | [Rε] Corner Radius | [Rε] Corner Radius | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5667946 | ZDET16M504FR721 | ZDET16M504FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 0.4000 | .0200 | 0.4000 | .0150 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5665949 | ZDET16M508FR721 | ZDET16M508FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 0.8000 | .0320 | 0.8000 | .0320 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5661037 | ZDET16M512FR721 | ZDET16M512FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 1.2000 | .0470 | 1.2400 | .0490 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5666376 | ZDET16M516FR721 | ZDET16M516FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 1.6000 | .0630 | 1.6800 | .0660 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5659912 | ZDET16M520FR721 | ZDET16M520FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 2.0000 | .0790 | 2.1000 | .0830 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5667922 | ZDET16M525FR721 | ZDET16M525FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 2.5000 | .0980 | 2.6000 | .1020 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5667498 | ZDET16M530FR721 | ZDET16M530FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 3.0000 | .1180 | 3.1000 | .1230 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5659913 | ZDET16M532FR721 | ZDET16M532FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 3.2000 | .1260 | 3.3000 | .1310 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5682154 | ZDET16M550FR721 | ZDET16M550FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 5.0000 | .1970 | 5.2000 | .2050 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5659914 | ZDET16M560FR721 | ZDET16M560FR721 | GH1 | 23.0200 | .9060 | 11.2500 | .4430 | 5.0000 | .1970 | 6.0000 | .2360 | 6.2000 | .2440 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5665804 | ZDET16M5PDFR721 | ZDET16M5PDFR721 | GH1 | 22.9200 | .9020 | 11.2500 | .4430 | 5.0000 | .1970 | 0.3000 | .0100 | 0.3000 | .0130 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$39.06
/each
Your price:
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
Grades
-
GH1
Uncoated submicron carbide grade with high wear resistance. GH1 is suitable for machining of aluminum and non-ferrous materials. Also a good choice for the finishing of cast iron. This grade can be used both wet and dry and is designed for light and general machining.
K Cast IronN Non-Ferrous
| Material Group | Light Machining | General Purpose | Heavy Machining | |||
| – | (Light geometry) | (Strong geometry) | ||||
| – | wear resistance |  <="" td=""> | toughness | |||
| – | Geometry | Grade | Geometry | Grade | Geometry | Grade |
| P1–P2 | – | – | – | – | – | – |
| P3–P4 | – | – | – | – | – | – |
| P5–P6 | – | – | – | – | – | – |
| M1–M2 | – | – | – | – | – | – |
| M3 | – | – | – | – | – | – |
| K1–K2 | – | – | – | – | – | – |
| K3 | – | – | – | – | – | – |
| N1–N2 | .F..721 | GH1 | .F..721 | GH1 | .F..721 | GH1 |
| N3 | .F..721 | GH1 | .F..721 | GH1 | .F..721 | GH1 |
| S1–S2 | – | – | – | – | – | – |
| S3 | – | – | – | – | – | – |
| S4 | – | – | – | – | – | – |
| H1 | – | – | – | – | – | – |
Recommended Starting Feeds [mm]
| Insert Geometry | Programmed Feed per Tooth (fz) at % Radial Depth of Cut (ae) of Working Diameter (Dw) | Insert Geometry | ||||||||||||
| 5% | 10% | 20% | 40–100% | |||||||||||
| ...FR721 | 0,03 | 0,33 | 0,41 | 0,025 | 0,25 | 0,31 | 0,021 | 0,21 | 0,27 | 0,02 | 0,20 | 0,25 | ...FR721 | |
| ...ER721 | 0,07 | 0,33 | 0,41 | 0,06 | 0,25 | 0,31 | 0,05 | 0,21 | 0,27 | 0,04 | 0,20 | 0,25 | ...ER721 | |
5720VZ16 Feeds fz (mm/tooth)
| Light Machining | General Purpose | Heavy Machining |
| size | Geometry | grade | operation | N | |
| Aluminium and Alloys 16% Si 116 HBN | Aluminium and Silicon 16% Si 92 HBN | ||||
| min–max | min–max | ||||
| 14mm | ...721 | GH1 | Profiling/Pocketing | 0,02 0,25 | 0,02 0,20 |
Recommended Starting Feeds [IPT]
| Light Machining | General Purpose | Heavy Machining |
| Insert Geometry | Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae) | Insert Geometry | |||||||||||
| 10% | 20% | 30% | 40–100% | ||||||||||
| .F..721 | .001 | .013 | .016 | .001 | .010 | .012 | .001 | .008 | .011 | .001 | .008 | .010 | .F..721 |
| .E..721 | .003 | .013 | .016 | .002 | .010 | .012 | .002 | .008 | .011 | .002 | .008 | .010 | .E..721 |
